YZPST-800DDM17

Двухключевой модуль IGBT

P/N:YZPST-800DDM17

КЛЮЧЕВЫЕ ПАРАМЕТРЫ

VCES :1700V

VCE(sat)* (typ):2.7V

IC (max):800A

IC(PK) (max):1600V

ХАРАКТЕРИСТИКИ

• Выдерживает короткое замыкание длительностью 10 мкс
• Высокая стойкость к термоциклированию
• Силicon без сквозного пробоя
• Изолированное основание из AlSiC с подложками из AlN
• Безсвинцовая конструкция

ОБЛАСТИ ПРИМЕНЕНИЯ

• Высоконадежные инверторы
• Контроллеры двигателей
• Тяговые приводы

Линейка высокомощных модулей Powerline включает полумостовые, chopper, двухключевые, одноключевые и двунаправленные конфигурации переключателей, рассчитанные на напряжение от 1200 В до 6500 В и токи до 2400 А.

800DDM17 — это модуль двухключевого IGBT на 1700 В, с N-каналом, с режимом обогащения, биполярный транзистор с изолированным затвором

(IGBT).IGBT обладает широкей областью безопасной работы при обратном смещении (RBSOA), а также выдерживает короткое замыкание в течение 10 мкс.Это устройство оптимизировано для тяговых приводов и других применений, требующих высокой стойкости к тепловым циклам.

Модуль включает электрически изолированную основание-плиту и конструкцию с низкой индуктивностью, что позволяет разработчикам оптимизировать схемотехнику и использовать заземленные радиаторы для повышения безопасности.

ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ

Напряжения и нагрузки выше указанных в разделе «Абсолютные предельно допустимые значения» могут привести к необратимому повреждению устройства.В экстремальных условиях, как и у всех полупроводников, это может включать потенциально опасное разрушение корпуса.Всегда следует соблюдать соответствующие меры безопасности.Воздействие значений, превышающих абсолютные предельно допустимые, может повлиять на надежность устройства.

Tcase = 25°C, если не указано иное

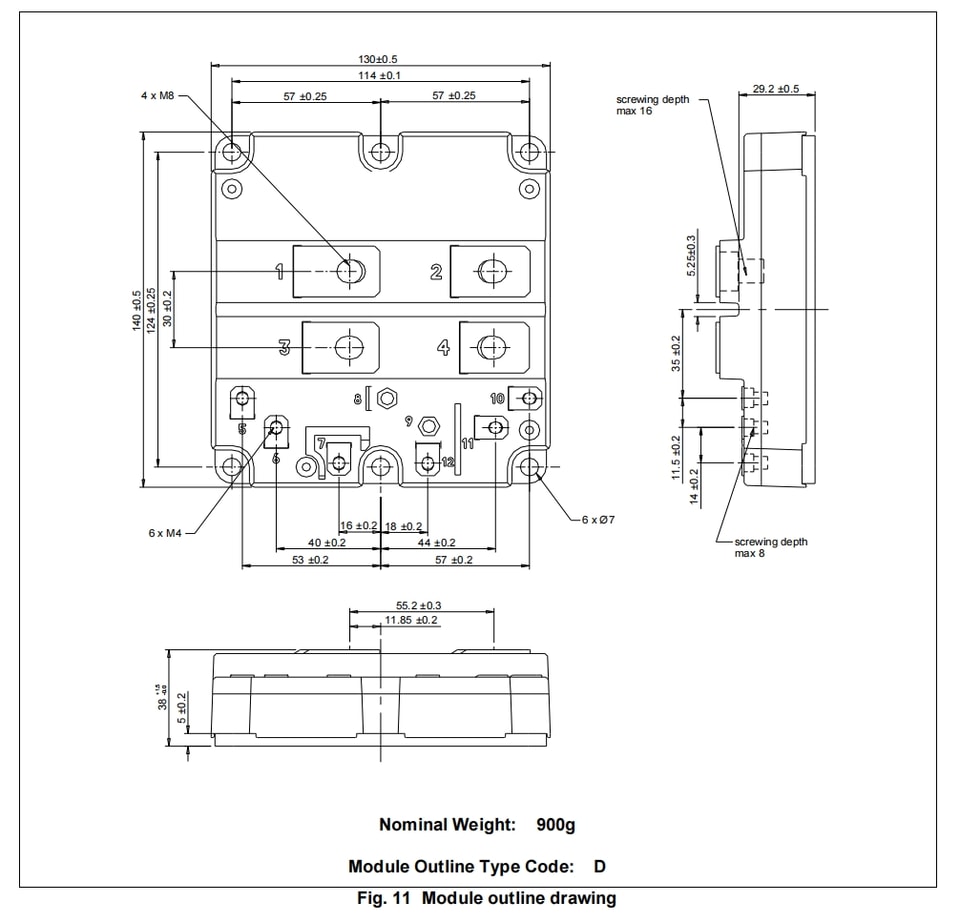

КОРПУС ДЕТАЛИ

Все размеры указаны в мм, если не оговорено иное.

НЕ МАСШТАБИРОВАТЬ.
