ОдиночныйТиристорные модули

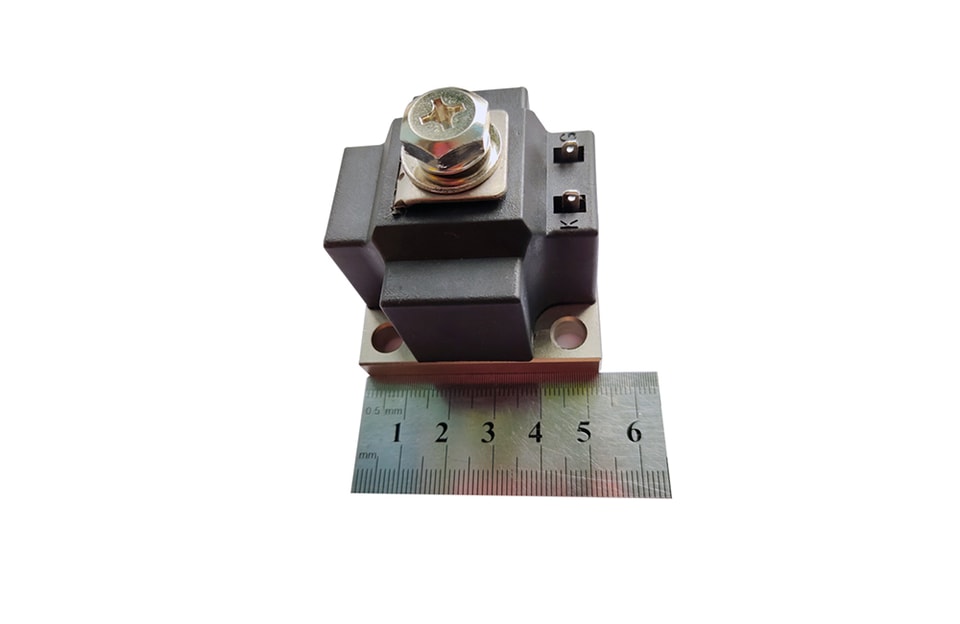

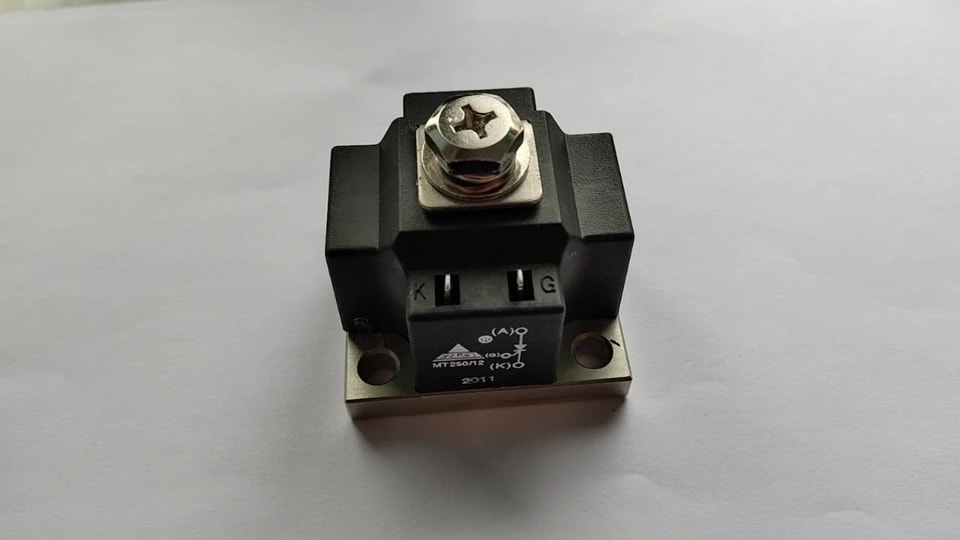

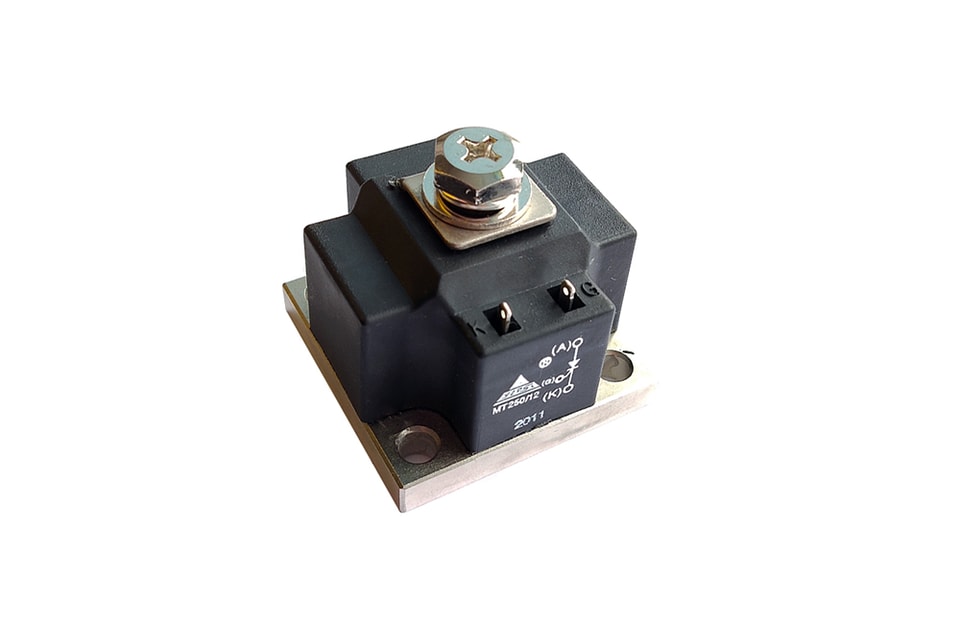

YZPST-MT(R)250A1200V

Особенности

· Стандартный промышленный корпус

· Электрически изолированное основание

· Отвод тепла через изолированную металлическую подложку из керамики на основе оксида алюминия

· Кристалл припаян к основе из меди с прямым медным соединением и₂O₃керамики

· Тиристорный кристалл с центральным затвором

Типичные области применения

· Управление двигателем постоянного тока

· Плавный пуск двигателей переменного тока

· Регулирование температуры

· Профессиональное регулирование яркости освещения

V_DRM/В_RRM		1200/1200	V
V_RSM		1300	V

Предельные значения

Электрические характеристики

Обозначение	Условия	предельные значения	Ед. изм.
I_DRM/I_RRM	при V_DRM, T_j=125°C	85	мА
V_T	Ток в открытом состоянии 750 А, T_j=25°C	1.43	V
V_T(TO)	T_j=125°C	0.81	V
t_gd	T_j=25°C	1	us
t_q	T_j=125°C	150	us
I_GT/В_GT	T_j=25°C	145 / 2	мА/В
V_GD	T_j=125°C	0.25	V
(dv/dt)_cr	T_j=125°C	1000	В/мкс
I_В	T_j=25°C, тип. / макс.	140/450	мА
I_L	T_j=25°C, тип. / макс.	200/1800	мА
R_th(j-c)	На модуль	0.0455	К/Вт
