TТиристорные модули

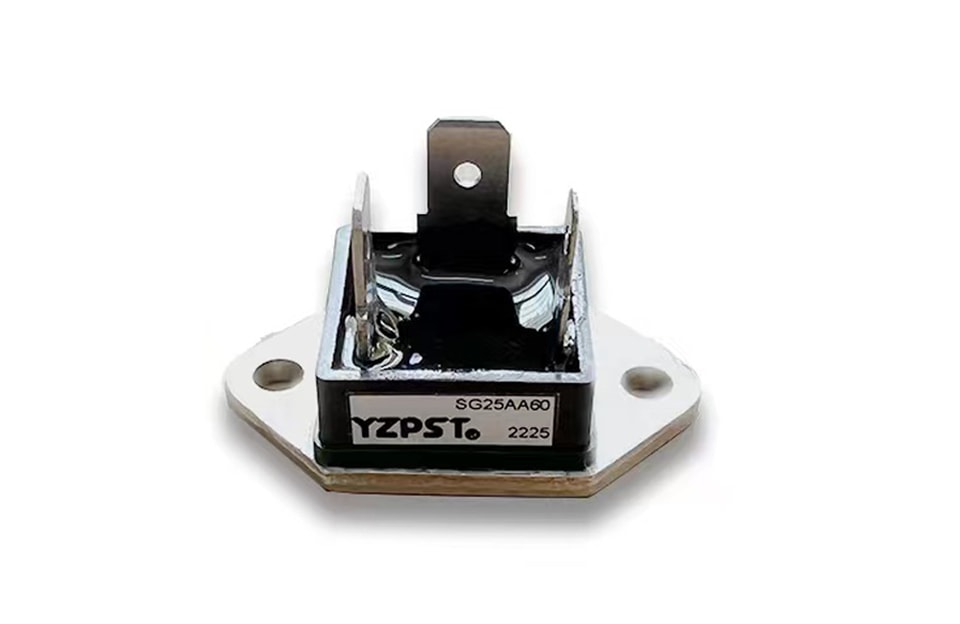

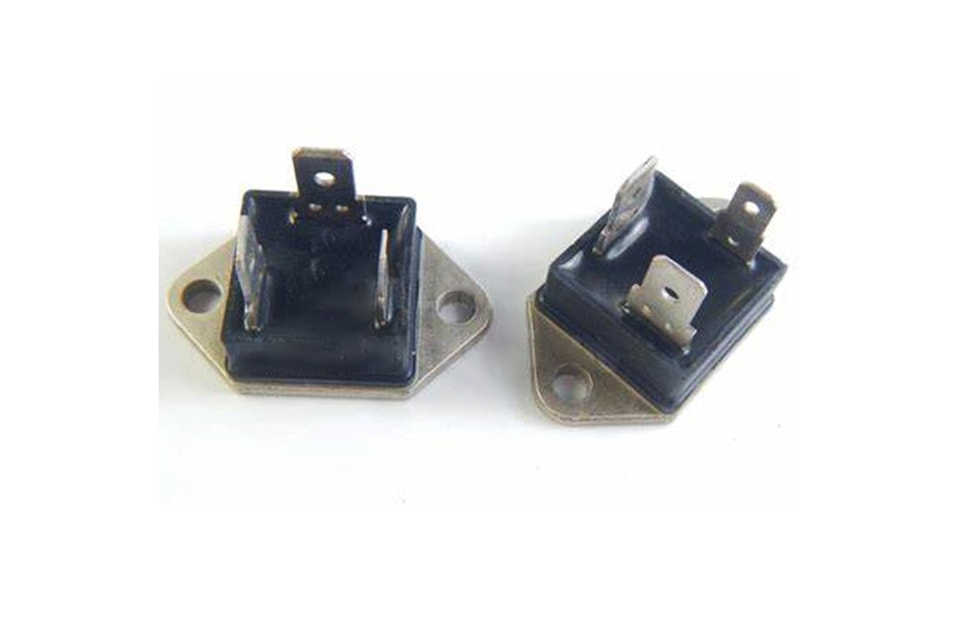

YZPST-SG25AA60

Особенности
Отвод тепла через изолированную металлическую подложку из керамики на основе нитрида алюминия
Контактное давление из благородного металла для высокой надежности
Тиристор с усилительным затвором

Типичное Области примененияs

· Управление двигателем постоянного тока

· Регулирование температуры

· Профессиональное диммирование света

Максимальные предельные значения

Sсимвол	Conтоя	Параметрs	UЕд.
IT(сред.)	Одиночный фазный ，полупериодное волна ，sin180°проводимость ;TC=70°C	25	A
IСКЗ	Одиночный фазный ，полупериодное волна ，sin180°проводимость	39	A
ITSM	Tj= Tj МАКС	0.45	kA
I2t	Tj= Tj МАКС	1.04	kA2S
VDRM/VRRM	Tj= Tj МАКС	600	V
di/dt	не-повторяющееся	100	A/us
Vпредназначенo	A.C. 1минута/1S	2000	V
Tj		-40 ~ + 125	°C
Tstg		-40 ~ + 125	°C
W	About	23	g

Электрические характеристики

Sсимвол	Conтоя	Параметрs	UЕд.
IDRM /IRRM	при VDRM ，Одиночный фазный ，полупериодное волна ，Tj= Tj МАКС	5	mA
VTM	во-включенном Ток 78A ，Tj=25°C	1.40	V
VT(TO)	Tj= Tj МАКС	-	V
T	Tj= Tj МАКС	-	mОм
RК1G1		-	Ом
RК2G2		-	Ом
tgd	Tj=25°C;VD=0.4VDRM ; ITM=ITAV	-	us
tq	dvD/dt50V/us; Tj= Tj МАКС; ITM=ITAV	-	us
IGT/VGT	Tj=25°C ，IT=1A ，VD=6V	40 / 3.0	мА/V
VGD	VD=67%VDRM	0.2	V
DV/DT	VD=67%VDRM	100	V/us
IВ	Tj=25°C	30	mA
IL	Tj=25°C	-	mA
Rth(j-c)	Тепловое сопротивление Переход до case; на модуль	1.6	°C /W
Rth(c-h)	Тепловое сопротивление case до радиатор; на модуль	-	К/Вт
