YZPST-30TPS12
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы

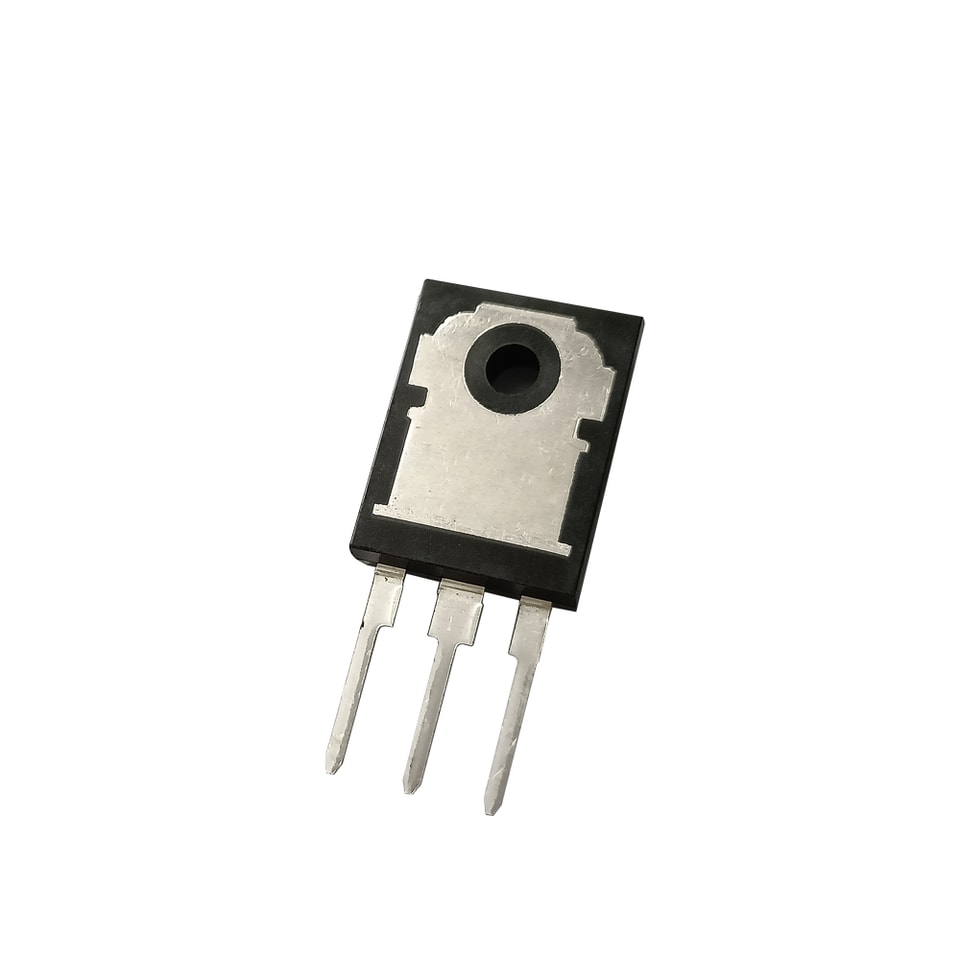

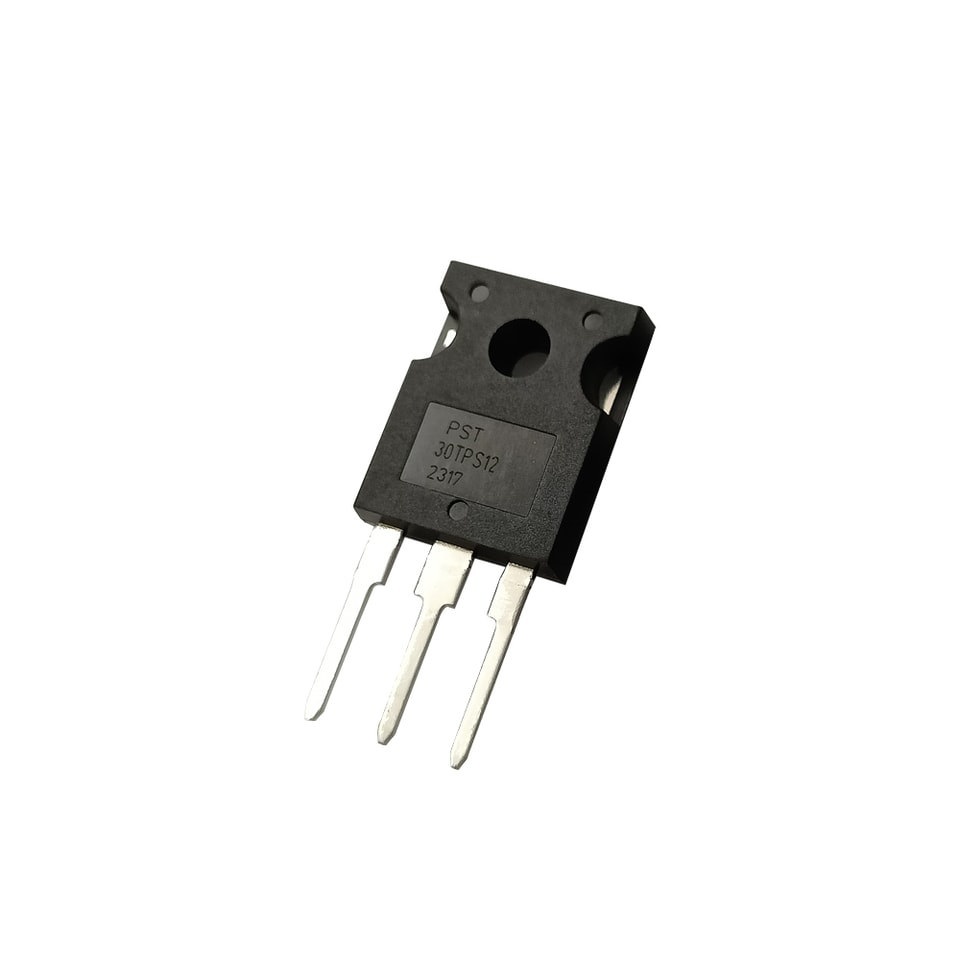

30TPS12 Тиристоры P/N:YZPST-30TPS12

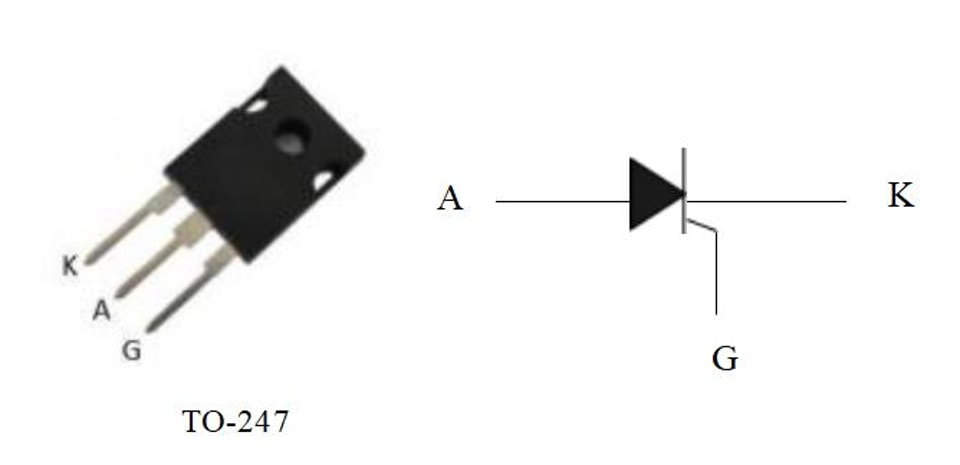

Высоковольтный SCR 30TPS12 30A TO-247
ОПИСАНИЕ:
Серия высоковольтных кремниевых управляемых выпрямителей 30TPS12 специально разработана для коммутации средней мощности и фазового управления. Используемая технология стеклянной пассивации обеспечивает надежную работу при температуре перехода до 125 °C. Типичные области применения — входное выпрямление (плавный пуск); эти изделия предназначены для совместного использования с входными диодами, переключателями и выходными выпрямителями, доступными в идентичном исполнении корпуса.
Обозначение
Обозначение | Значение |
IGT | ≤35 мА |
IT(RMS) | 30 А |
VRRM | 1200 В |
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ (TC = 25°C, если не указано иное)
Обозначение | ПАРАМЕТР | Значение | Ед. изм. |
V DRM | Повторяющееся пиковое напряжение в закрытом состоянии (Tj = 25°C) | 1200 | V |
VRRM | Повторяющееся пиковое обратное напряжение (Tj = 25°C) | 1200 | V |
IT(AV) | Средний ток в открытом состоянии (угол проводимости 180°) | 20 | A |
IT(RMS) | Действующее значение тока в открытом состоянии (полная синусоида) | 30 | A |
ITSM | Неповторяющийся импульсный пиковый ток во включенном состоянии (угол проводимости 180°, F=50 Гц, TC=85°C) | 300 | A |
I2t | I²t при перегорании (t = 10 мс) | 450 | А²·с |
dI/dt | Критическая скорость нарастания тока в открытом состоянии (I = 2 × IGT, tr ≤ 100 нс) | 50 | A/μs |
IGM | Пиковый ток затвора | 4 | A |
PG(AV) | Средняя рассеиваемая мощность затвора | 1 | W |
Tstg | Диапазон температуры перехода при хранении | -40 ~ 150 | °C |
TJ | Диапазон температуры перехода при эксплуатации | -40 ~ 125 | °C |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Tj = 25°C, если не указано иное)
| Обозначение | Условия испытаний | Значение | Ед. изм. | |
| Мин | Макс. | |||
| IGT | V = 12 В R = 33 Ом | 35 | мА | |
| VGT | 1.3 | V | ||
| VGD | VD=VDRM Tj=125℃ | 0.2 | V | |
| IL | IG=1.2IGT | 180 | мА | |
| IH | IT=500 мА | 120 | мА | |
| dV/dt | VD = 2/3 VDRM, затвор разомкнут, Tj = 125°C | 500 | В/мкс | |
| VTM | ITM = 45 А tp = 380 мкс | 1.7 | V | |
| IDRM | VD=VDRM VR=VRRM | 20 | мкА | |
| IRRM | 4 | мА | ||

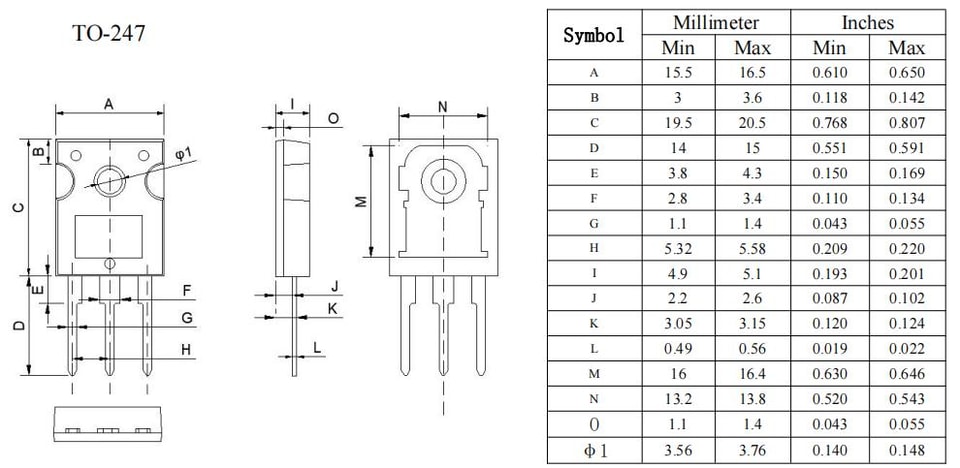

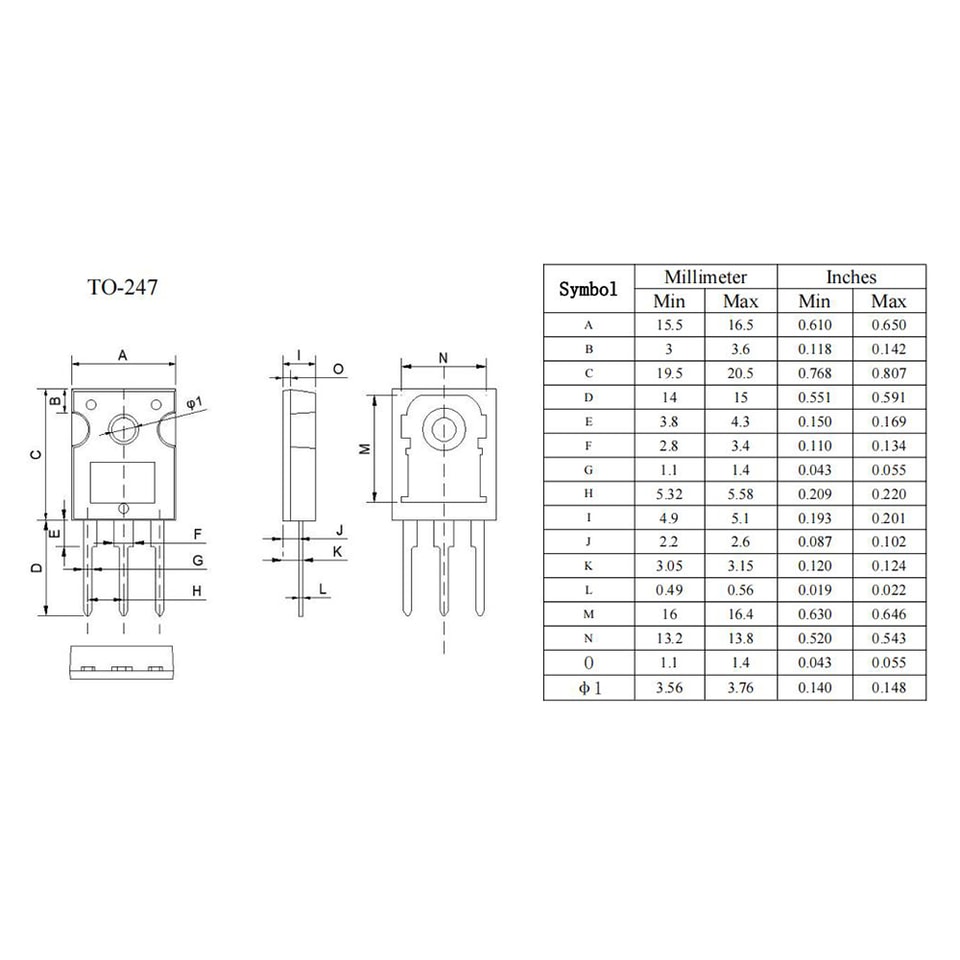

МЕХАНИЧЕСКИЕ ДАННЫЕ КОРПУСА
