СИЛОВОЙ КОМПОНЕНТ

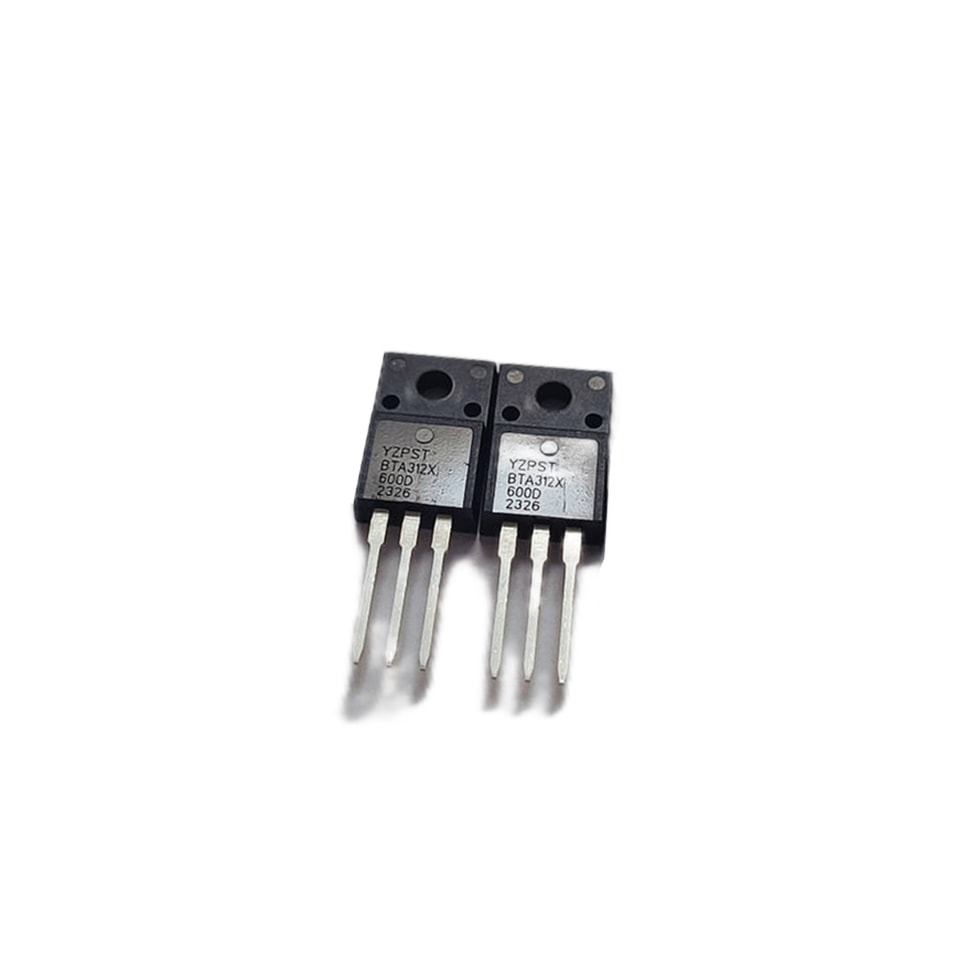

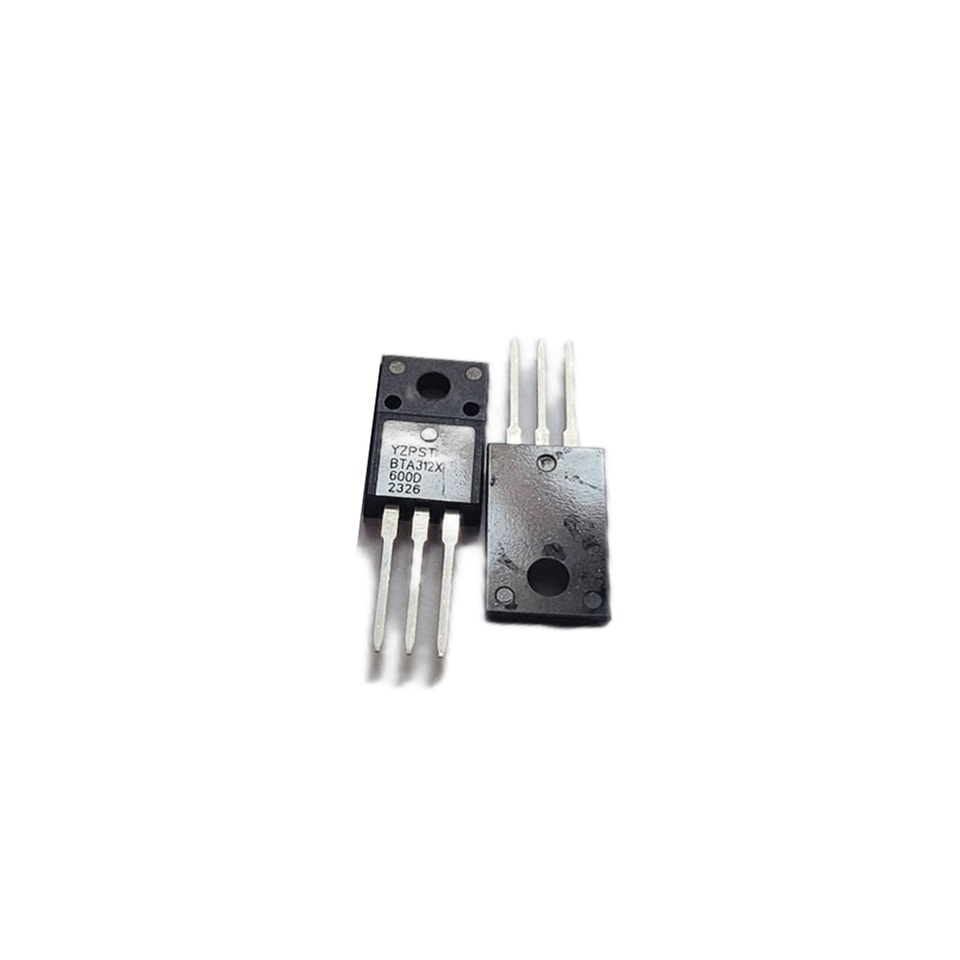

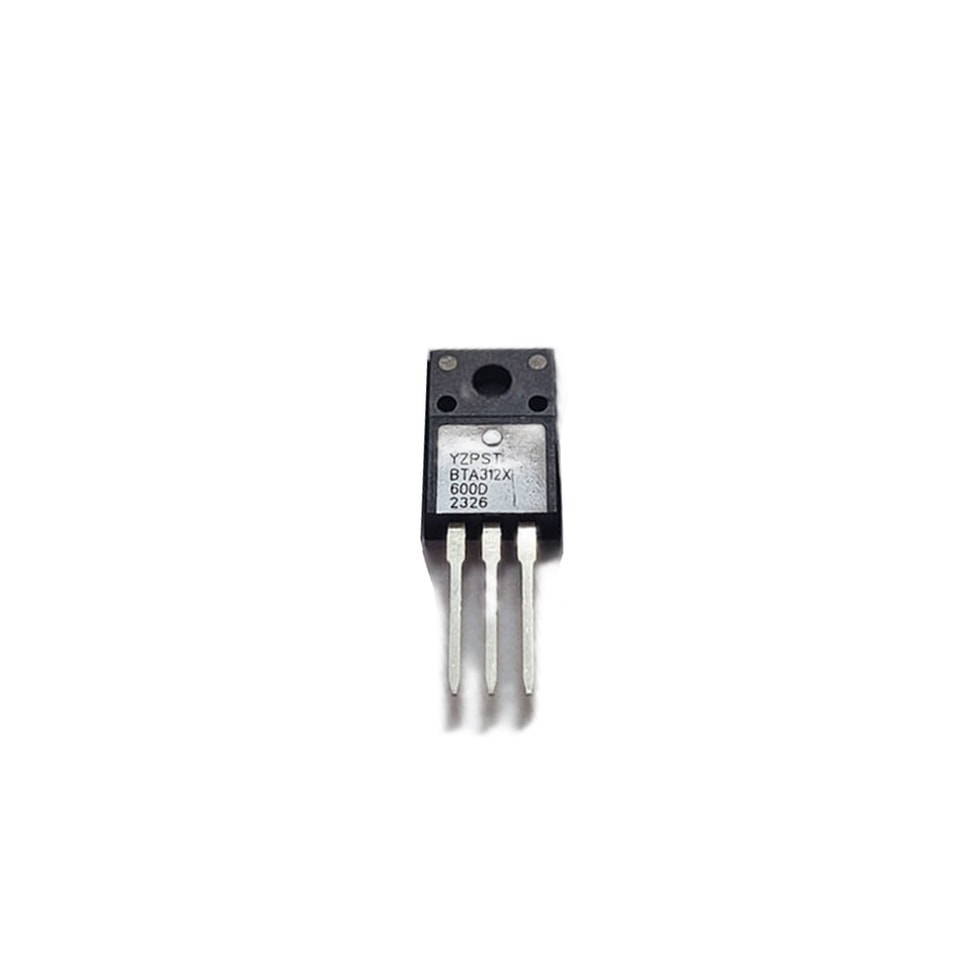

YZPST-BTA312X-600D
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы
P/N:YZPST-BTA312X-600D ТИРИСТОРЫ TRIAC
ОПИСАНИЕ
Благодаря технологии mesa и стеклянной пассивации эти приборы обладают хорошими
характеристиками по dv/dt и высокой надежностью. Серия триаков подходит для общего
назначения в цепях переключения переменного тока. Их можно использовать для управления мощными двигателями, например
стиральных машин, пылесосов, а также холодильных и кондиционерных
компрессоров, электронных термостатов.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
| Обозначение | Значение | Ед. изм. |
| IT(СКЗ) | 12 | A |
| VDRM/ВRRM | 600 | V |
| IGT | ≤5 | мА |
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ
| Обозначение | ПАРАМЕТР | Значение | Ед. изм. | |
| IT(СКЗ) | Среднеквадратичный ток в открытом состоянии (при полнойсинусоидальной волне) | TO-220F ，Th≤61℃ | 12 | A |
| пиковый неповторяющийся ток в открытом состоянии | F=50Гц ，t=20мс | 95 | ||
| ITSM | (полная синусоида волна, Tj=25℃) | F=60Гц ，t= 16.7мс | 105 | A |
| I2t | I2Значение t для предохранения | tp= 10мс | 45 | A2S |
| di/dt | Повторяющееся скорость для нарастания для on-состояние Ток после срабатывания | IT = 20 А; IG = 0,2 А; dIG/dt = 0,2 А/мкс | A/μs | |
| 100 | ||||
| VDRM VRRM | Повторяющееся пиковое напряжение в закрытом состоянии Повторяющееся Пиковое обратное напряжение | Tj=25℃ | ||
| 600 | V | |||
| IGM | Пиковый ток затвора | tp=20us | 2 | A |
| PGM | пиковое затвор мощность | 5 | W | |
| PG(AV) | Среднее рассеяние мощности затвора | свыше любые 20 мс периода | 0.5 | W |
| Tstg | хранения переход температуры диапазон | -40 до +150 | ℃ | |
| Tj | Рабочий переход температуры диапазон | 125 | ℃ | |
СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение | Условия испытаний | Квадрант | Значение | Ед. изм. | ||
| МИН | ТИП. | МАКС | ||||
| T2+ G+ | 5 | |||||
| VD= 12 В, IT=0. 1 А, T=25 °C См. рис. 8 | T2+ G- | 5 | ||||
| IGT | T2- G- | 5 | ||||
| T2+ G+ | 10 | |||||
| VD= 12 В, IT=0. 1 А, T=25 °C См. рис. 10 | T2+ G- | 15 | ||||
| IL | T2- G- | 15 | ||||
| IВ | VD = 12 В; Tj = 25 ℃ , См. рис. 11 | 10 | мА | |||
| VT | IT=0. 1 А, Tj=25 °C ，См. рис.9 | 1.3 | 1.6 | |||
| VD= 12 В, IT=0. 1 А, T=25 °C ，См. рис.7 | 0.7 | 1.5 | ||||
| VGT | VD=400 В, IT=0. 1 А, Tj=125 °C ，См. рис. 11 | 0.25 | 0.4 | V | ||
| ID | VD = 600 В; Tj = 125 °C | 0.1 | 0.5 | мА | ||
Динамические характеристики
| Обозначение | Условия испытаний | Значение | Ед. изм. | ||
| МИН | ТИП. | МАКС | |||
| dVD/dt | VDM = 402 В; Tj = 125 °C; экспоненциальная | 20 | В/мкс | ||
| форма сигнала; цепь затвора разомкнута | |||||
| VD = 400 В; Tj = 125 °C; IT(RMS) = 12 А; | 1 | А/мс | |||
| dVcom/dt = 20 В/мкс; затвор разомкнут цепь; | |||||
| условие «без снаббера» | |||||
| dIком/dt | VD = 400 В; Tj = 125 °C; IT(RMS) = 12 А; | 1.5 | А/мс | ||
| dVcom/dt = 10 В/мкс; затвор разомкнут цепьit | |||||
| VD = 400 В; Tj = 125 °C; IT(RMS) = 12 А; | 4.5 | А/мс | |||
| dVcom/dt = 1 В/мкс; затвор разомкнут цепьit | |||||
| tgt | ITM = 20 А; VD = 600 В; IG = 0. 1 А; | 2 | |||
| dIG/dt = 5 А/мкс | us | ||||

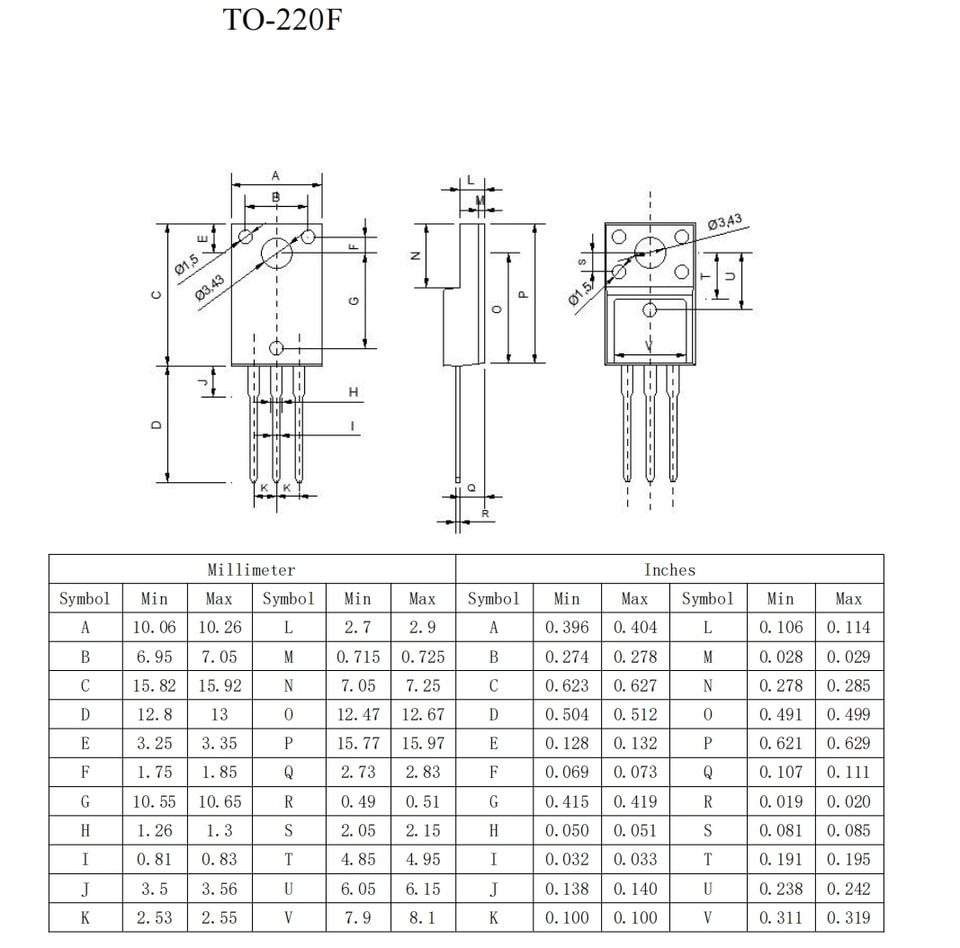

МЕХАНИЧЕСКИЕ ДАННЫЕ КОРПУСА

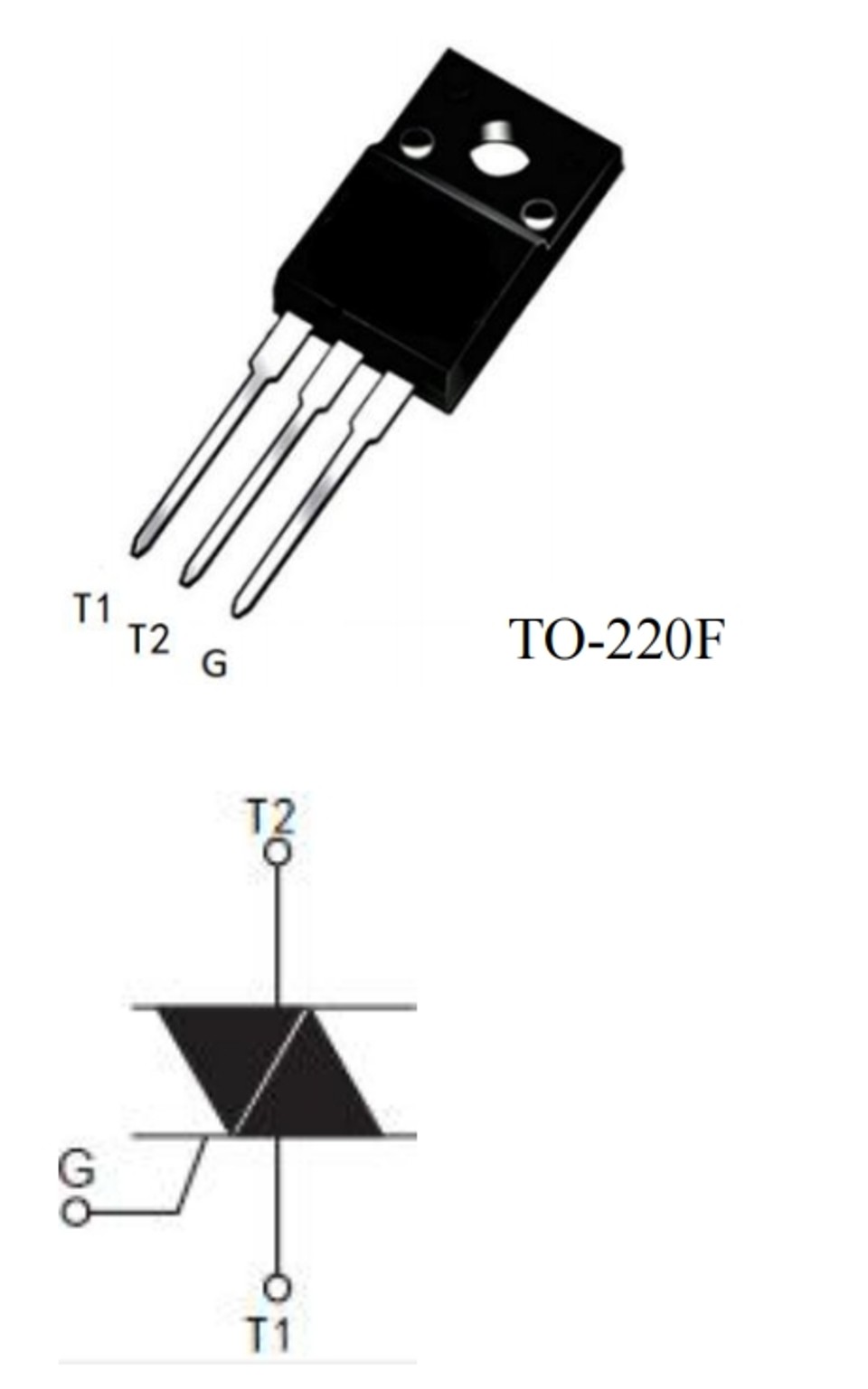

TO-220F
Дополнительная информация о продукте отсутствует.
