Особенности
- Стандартный международный корпус SOT-227
- Очень низкое VF
- Чрезвычайно низкие потери при переключении
- Низкие значения IRM
- Медная подложка с внутренней изоляцией DBC
- Изолированный корпус (V1so = 2500 VRMS)
ВИЗУАЛЬНЫЙ ОБЗОР ПРОДУКТА01 / ГАЛЕРЕЯ
СИЛОВОЙ КОМПОНЕНТ

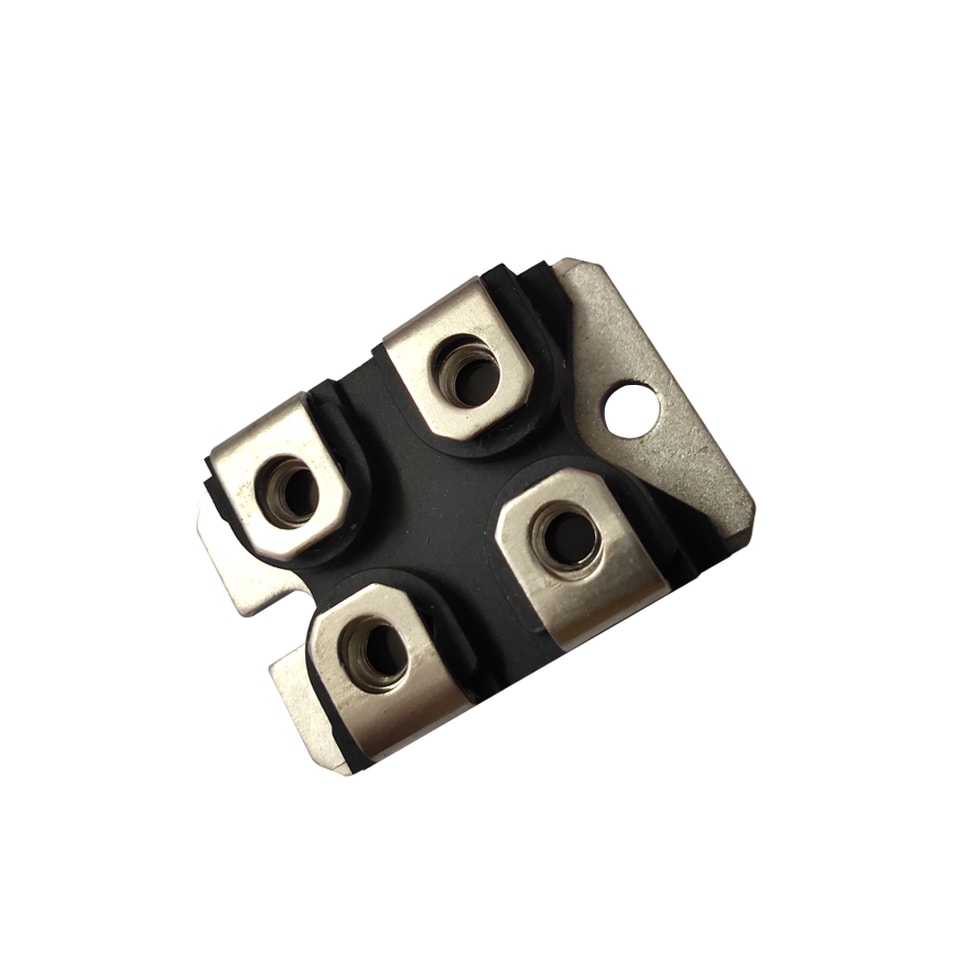

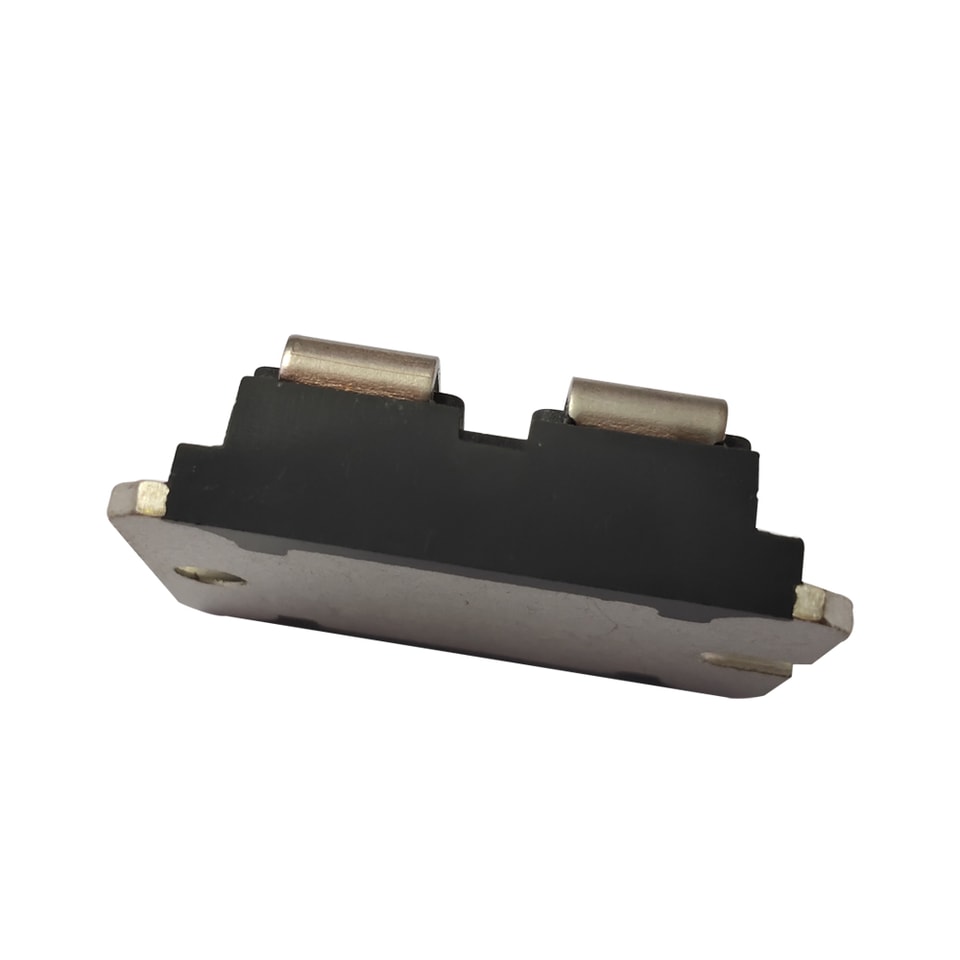

YZPST-CK1S/CK2S2x120 - 200
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Области применения
- Выпрямители в импульсных источниках питания (SMPS)
- Диод свободного хода в низковольтных преобразователях
Преимущества
- Надежная работа схемы
- Низкие пиковые напряжения, что позволяет упростить защитные цепи
- Малошумное переключение
- Низкие потери
Предельные значения | ||||
Обозначение | Условия испытаний | Номинальные значения | Единицы измерения | |
IFRMS | 150 | A | ||
IFAVM |
0
Tc =105 C; прямоугольный d=0.5; для диода | 120 | ||
0
Tc =105 C; прямоугольный d=0.5; для модуля | 240 | |||
IFSM |
0
TVJ = 45 C ; tp = 10 мс (50 Гц) синусоидальный | 1600 | ||
Es |
0
IAS = 20A; L = 180 мкГн; TVJ = 25 C; неповторяющийся | 0.51 | мДж | |
IAR | VA=1.5.VRRM typ.; f=10кГц; повторяющийся | 2.5 | A | |
TVJ | -40–+150 | C | ||
TSl9 | -40–+150 | |||
Ptot |
0
Tc=25 C | 350 | W | |
Md | Момент затяжки крепления (M4) | 1,1–1,5 | Н·м | |
Момент затяжки клеммного соединения (M4) | 1,1–1,5 | |||
Масса | Типовое | 30 | 9 | |
V1SOl | 50/60Гц RMS Iisol<1 мА | 1 секунда | 3000 | V |
1 минута | 2500 | |||
Электрические и тепловые характеристики | |||||
Обозначение | Условия испытаний | Значения | Единицы измерения | ||
Тип. | Макс. | ||||
IR |
0
VR=VRRM; TvJ=25 C (длительность импульса=5 мс, коэффициент заполнения <2,0%) | 2 | мА | ||
VR=VRRM; TvJ=125 C (длительность импульса=5 мс, коэффициент заполнения <2,0%) | 40 | ||||
V F |
0
IF =120A ; TvJ=125 C | 0.85 | V | ||
0
IF =120A ; TvJ=25 C | 0.95 | ||||
0
IF =240A TVJ=125 C | 1.2 | ||||
R thJC | От перехода к корпусу | На параллельное плечо | 0.90 | °C/Вт | |
Итого | 0.4 | ||||
R thCH | 0.10 | ||||
Для получения дополнительной информации о модуле Шоттки загрузите PDF-файл выше под названием «YANGZHOU POSITIONING TECH CO детали тиристоров и диодов Power»
Дополнительная информация о продукте отсутствует.
