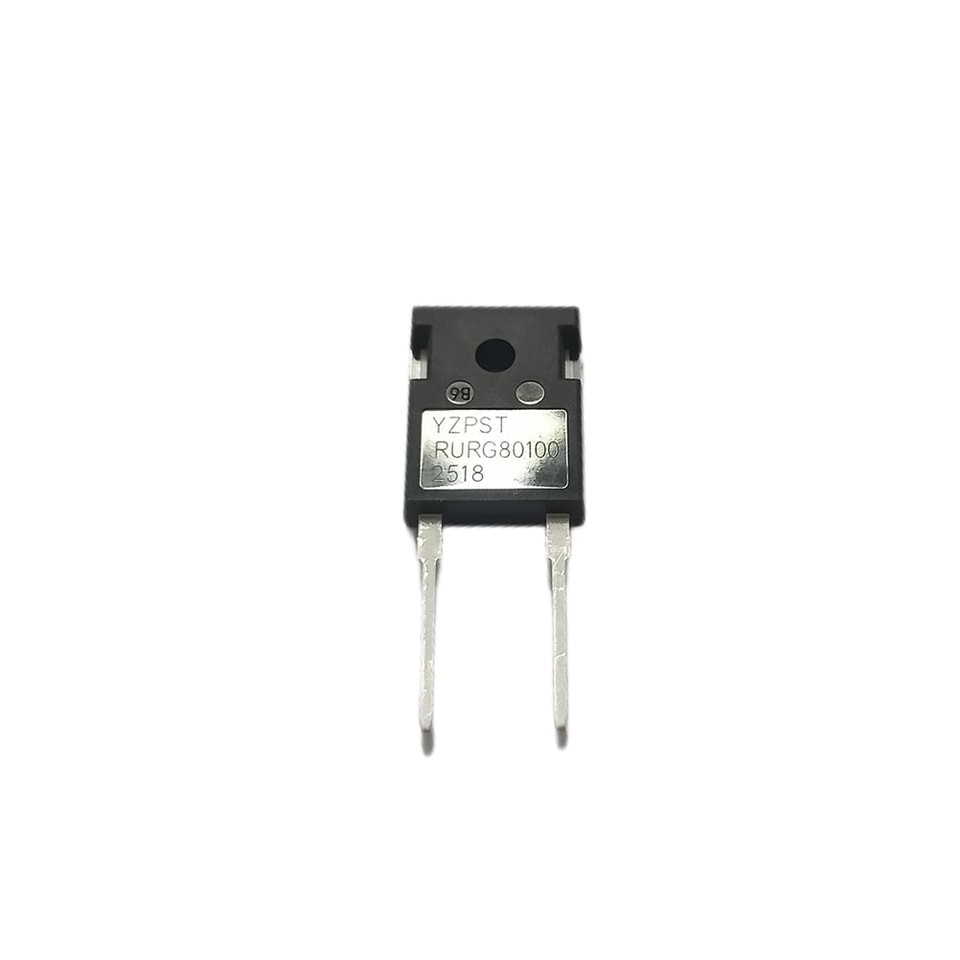

YZPST-RURG80100( YZPST-RA75U120H)
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Быстровосстанавливающийся диод
P/N: YZPST-RA75U120H
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
IF(AV) | 75A |
VRRM | 1200 V |
Tj(max) | 150℃ |
VF(typ) | 2.2V |
trr（тип.） | 50ns |
ОБЛАСТИ ПРИМЕНЕНИЯ
Снабберный диод
Импульсные источники питания и ИБП
Антипараллельный диод для высокочастотных коммутационных устройств
ХАРАКТЕРИСТИКИ
Низкие потери мощности, высокая эффективность
Высокая надежность
Изделие, соответствующее RoHS
ПРЕДЕЛЬНЫЕ НОМИНАЛЬНЫЕ ЗНАЧЕНИЯ (Tc=25℃)
Параметр | Обозначение | Значение | Ед. изм. | |
Повторяющийся пик обратное напряжение | VRRM | 1200 | V | |
Средний прямой ток | TB CB=100℃ (TO-247-2L) |
IF(AV) |
75 |
A |
Импульсный ток одного цикла Импульсный Прямой (неповторяющийся) t=10ms |
IFSM |
420 |
A | |
Температура перехода | Tj | -50~+150 | ℃ | |
Диапазон температуры хранения | TSTG | -50~+150 | ℃ | |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Tc=25℃ если не указано иное иначе)
Параметр | Условия испытаний | Значение (min) | Значение (typ) | Значение (max) | Ед. изм. | |
VRRM | IR =50μA | 1200 |
|
| V | |
IR | Tj =25℃ | VR=VRRM |
|
| 200 | мкА |
Tj =125℃ |
|
| 1 | мА | ||
VF | Tj =25℃ | IF=75A |
| 2.2 | 3.2 | V |
Tj =125℃ |
| 1.8 | 2.8 | V | ||
trr | IF=1A, VR=30V, diF/dt=-200A/μs |
| 50 | 90 | нс | |
trr | IF=60A, VR=840V, diF/dt=-400A/μs |
| 279 |
| нс | |
Irr |
| 29.8 |
| A | ||

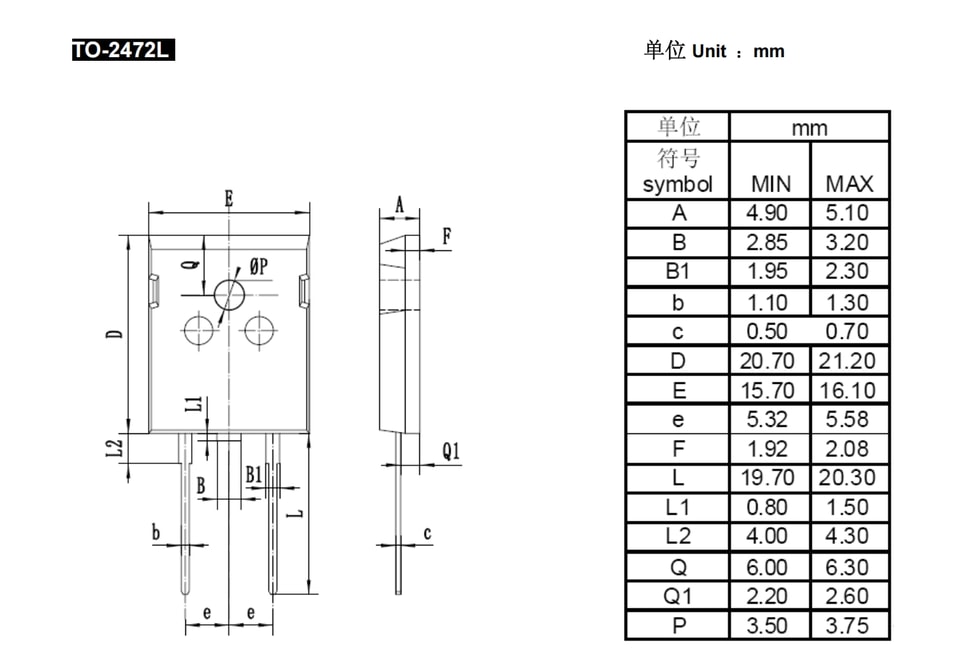

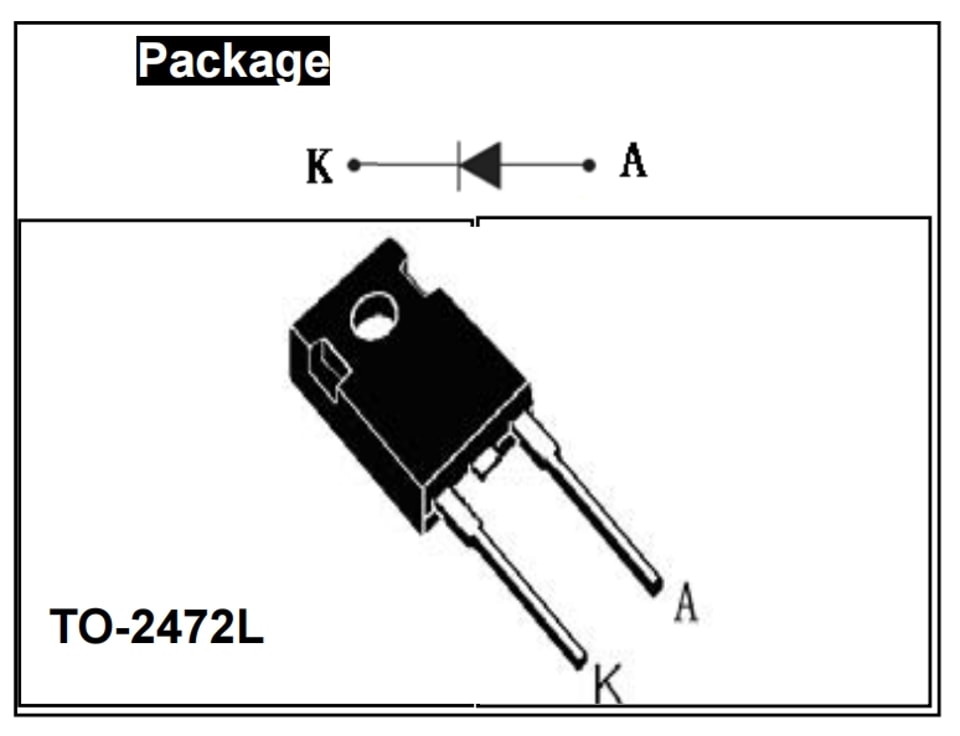

TO-2472L
