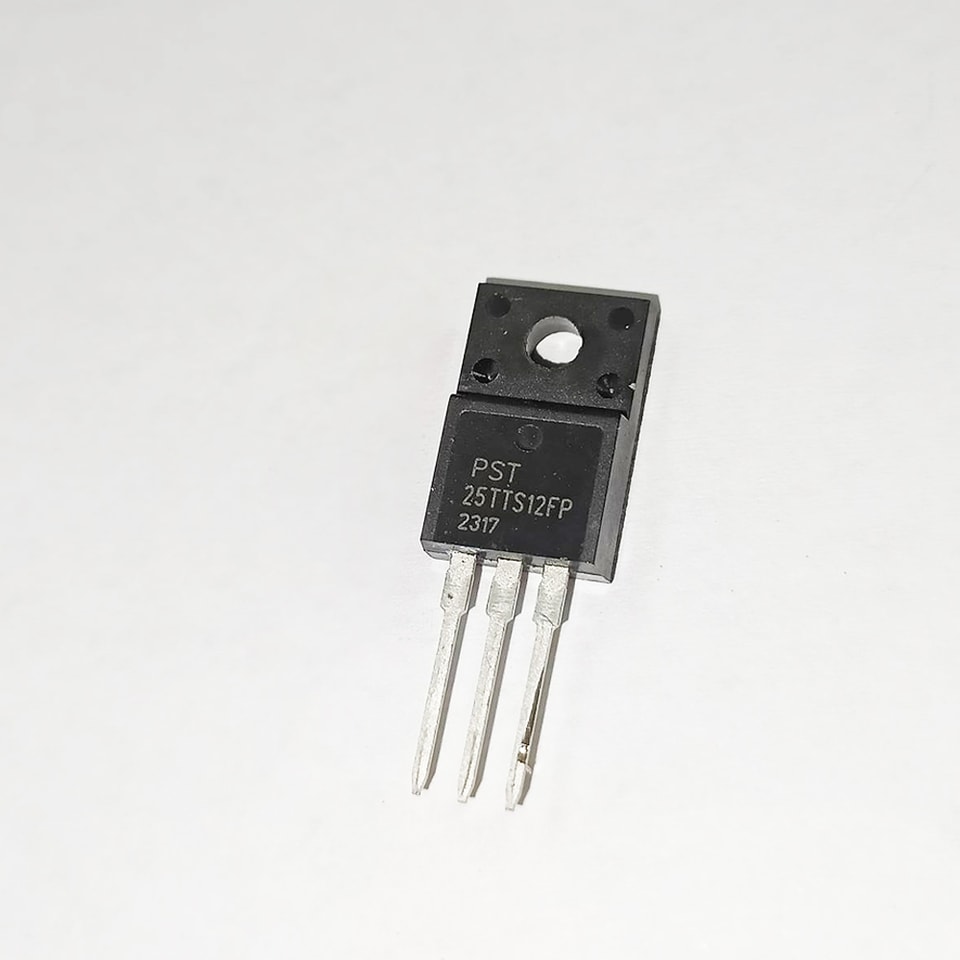

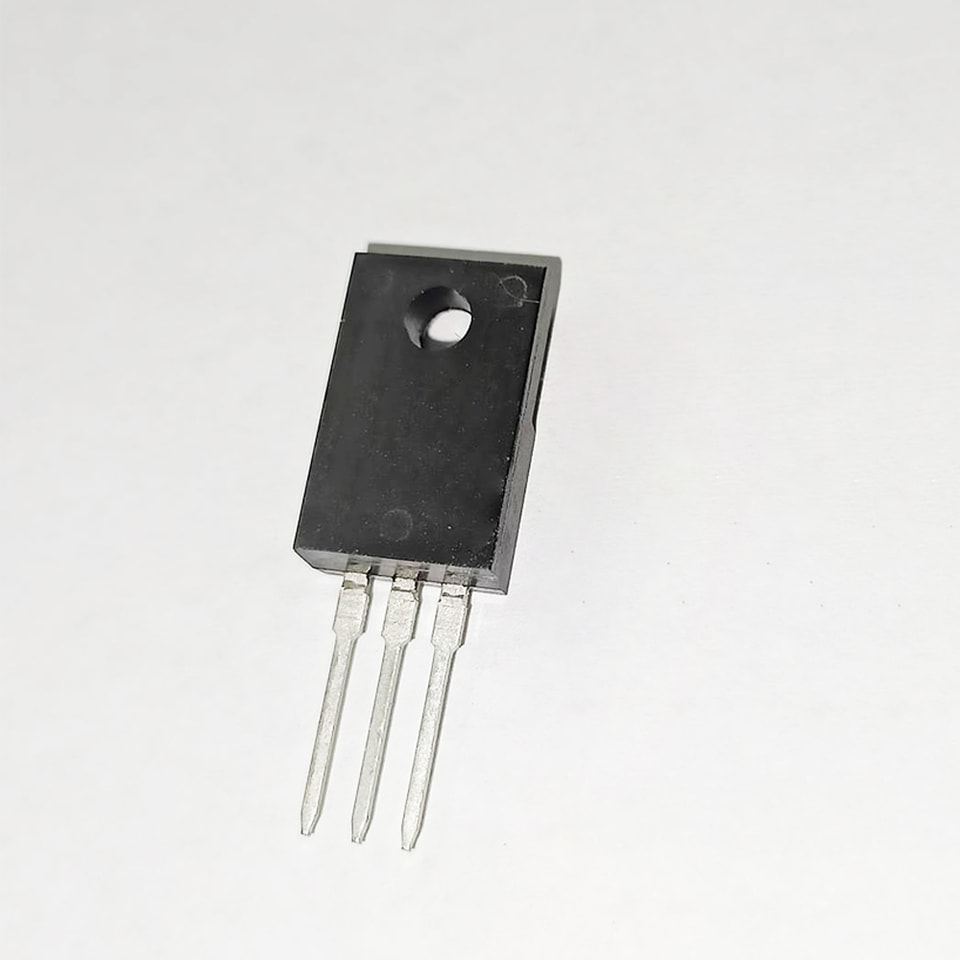

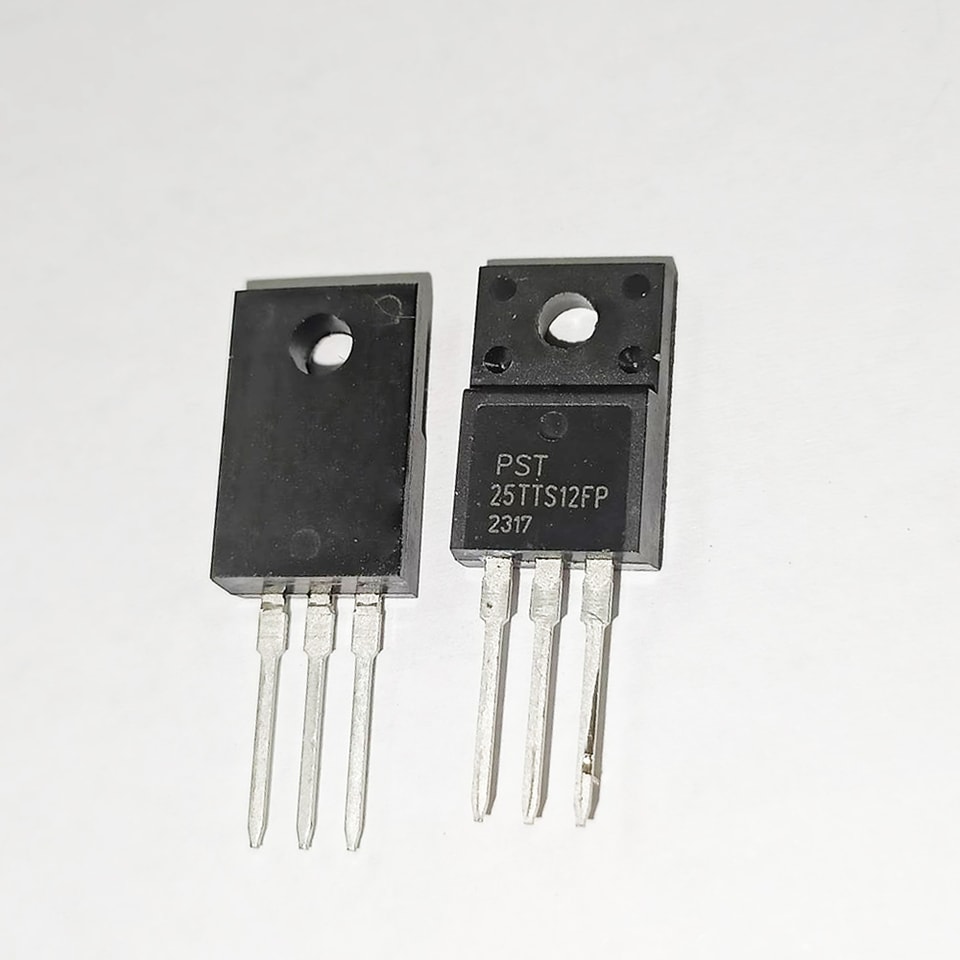

YZPST-25TTS12FP

Обозначение

Значение

Ед. изм.

IT(RMS)

25

A

VDRM/VRRM

1200

V

IGT

10–20

мА

Обозначение

ПАРАМЕТР

Значение

Ед. изм.

IT(RMS)

Действующее значение тока в открытом состоянии (все углы проводимости)

TO-220AB

Tc=90℃

25

A

ITSM

Неповторяющийся импульсный пиковый ток в открытом состоянии (полусинусоидальный цикл, Tj=25℃)

F=50HZ    tp=10ms

250

A

I2t

Значение I2t для предохранения

tp=10мс

312

A2 S

di/dt

Повторяющаяся скорость нарастания тока в открытом состоянии

Ток после запуска

F=120HZ,Tj=125℃

100

A/μs

VDRM

VRRM

Повторяющееся пиковое напряжение в закрытом состоянии

Повторяющееся пиковое обратное напряжение

Tj=25℃

1200

V

IGM

Пиковый ток затвора, tp=20us,

Tj=125℃

4

A

PG(AV)

Среднее рассеяние мощности затвора

Tj=125℃

1

W

Tstg

Диапазон температуры перехода при хранении

от -40 до +150

℃

Tj

Диапазон температуры перехода при эксплуатации

от -40 до +125

℃

Обозначение

Условия испытаний

Квадрант

Значение

Ед. изм.

IGT

VAK=12V, R=50Ω, T=25°C

Ⅰ

МАКС

25

мА

VGT

VAK=12V, R=50Ω, T=25°C

Ⅰ

МАКС

1.2

V

VGD

VD=VDRM RL=3.5KΩ Tj=125℃

МИН

0.2

V

IH

IT=100mA, IG=50mA

МАКС

50

мА

IL

IG=1.2IGT

Ⅰ

МАКС

80

мА

dv/dt

VD=67% VDRM затвор открыт(Tj=125℃)

МИН

1000

В/мкс

Обозначение

Параметр

Значение

Ед. изм.

VTM

IT=50A, IG=50mA, T=25°C

МАКС

1.50

V

IDRM/IRRM

VD=VDRM VR=VRRM, Tj=25℃

МАКС

5

мкА

H.T.IDRM/IRRM

VD=VDRM VR=VRRM, Tj=125℃

МАКС

1

мА

Rth(j-c)

Переход-к-корпусу (DC), TO-220A

МАКС

0.9

℃/W
