СИЛОВОЙ КОМПОНЕНТ
YZPST-ZPK20A-1800V
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы
Быстродействующий выпрямительный диод STUD
Тип: YZPST-ZPK20A/1800V
Прямое проведение
| Параметр | Обозначение | Мин. | Макс. | Тип. | Единицы | Условия |
| Повторяющийся пик обратное напряжение | VRRM | 1800 | V | Tc=125oC | ||
| Неповторяющийся пиковое обратное напряжение | VRSM | 1900 | V | Tc=125oC | ||
| Макс. средний прямой ток | IF(сред.) | 20 | A | Синусоида, 180o | ||
| проводимость, Tc=120oC | ||||||
| Макс. Среднеквадратичный прямой ток | IF(RMS) | 38 | A | Номинальное значение | ||
| Макс. пиковый однопериодный прямой неповторяющийся импульсный ток | IFSM | 240 | A | 10,0 мс (50 Гц), полусинусоида, Tj = Tj МАКС | ||
| Максимальные I2tfor предохранителей | I2t | 400 | A2s | |||
| Макс. падение прямого напряжения | VF | 1.95 | V | IF = 60A; Tj = 25oC | ||
| Пороговое напряжение | VF0 | 1.08 | V | Tj = Tj МАКС | ||
| Наклонное сопротивление | rt | 6.33 | мОм | Tj = Tj МАКС |
Тепловые и механические характеристикиции
| Параметр | Обозначение | Мин. | Макс. | Тип. | Единицы | Условия |
| Повторяющийся пиковый обратный ток утечки and в выключенном состоянии | IRRM | 10 | мА | |||
| Рабочая температура | Tj | -40 | 125 | oC | ||
| Температура хранения | Tstg | -40 | 150 | oC | ||
| Максимальные Обратное Время восстановления | Trr | 1500 | нс | IF=70A,tp=170us | ||
| Заряд обратного восстановления заряд | Qrr | - | мкКл | |||
| Тепловое сопротивление — перехода к case | RΘ (j-c) | 0.6 | - | К/Вт | ||
| Тепловое сопротивление - корпус к радиатор | RΘ (c-s) | 0.25 | - | oC/Вт | ||
| Усилие монтажа | P | 2.2 | Н·м | ± 20% | ||
| Вес | W | - | - | - | g | О компании |
| Тип корпуса | - | См. схему Таблица |

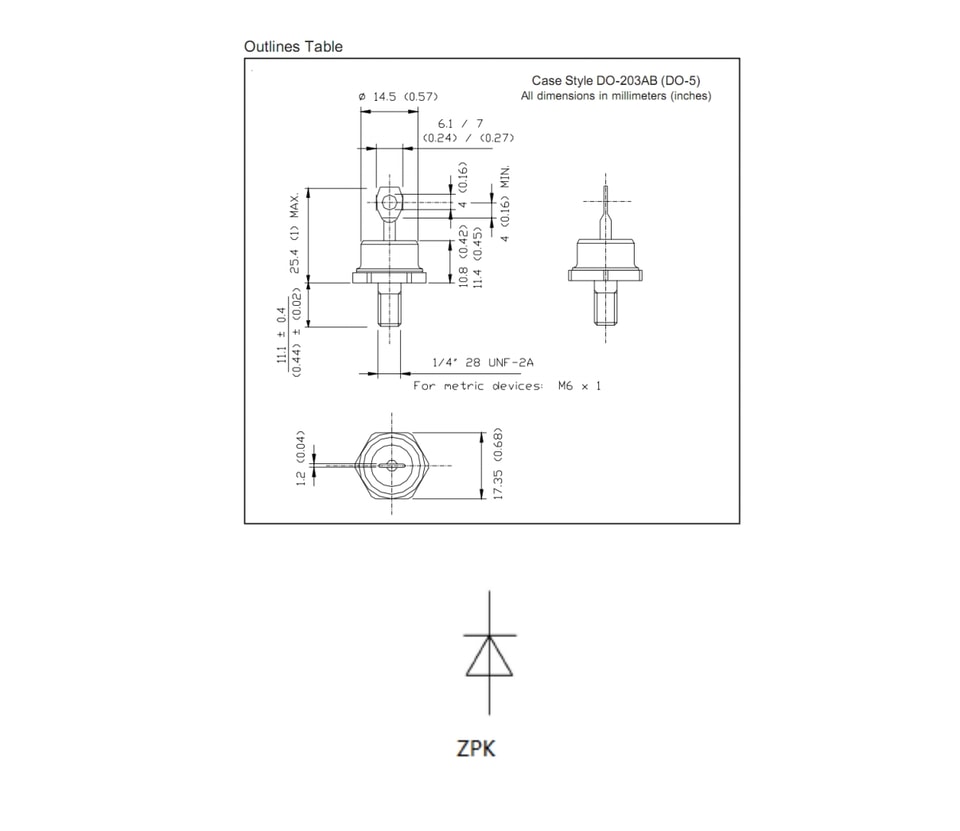

ГАБАРИТНЫЙ ЧЕРТЕЖ КОРПУСА И РАЗМЕРЫ：
Дополнительная информация о продукте отсутствует.
