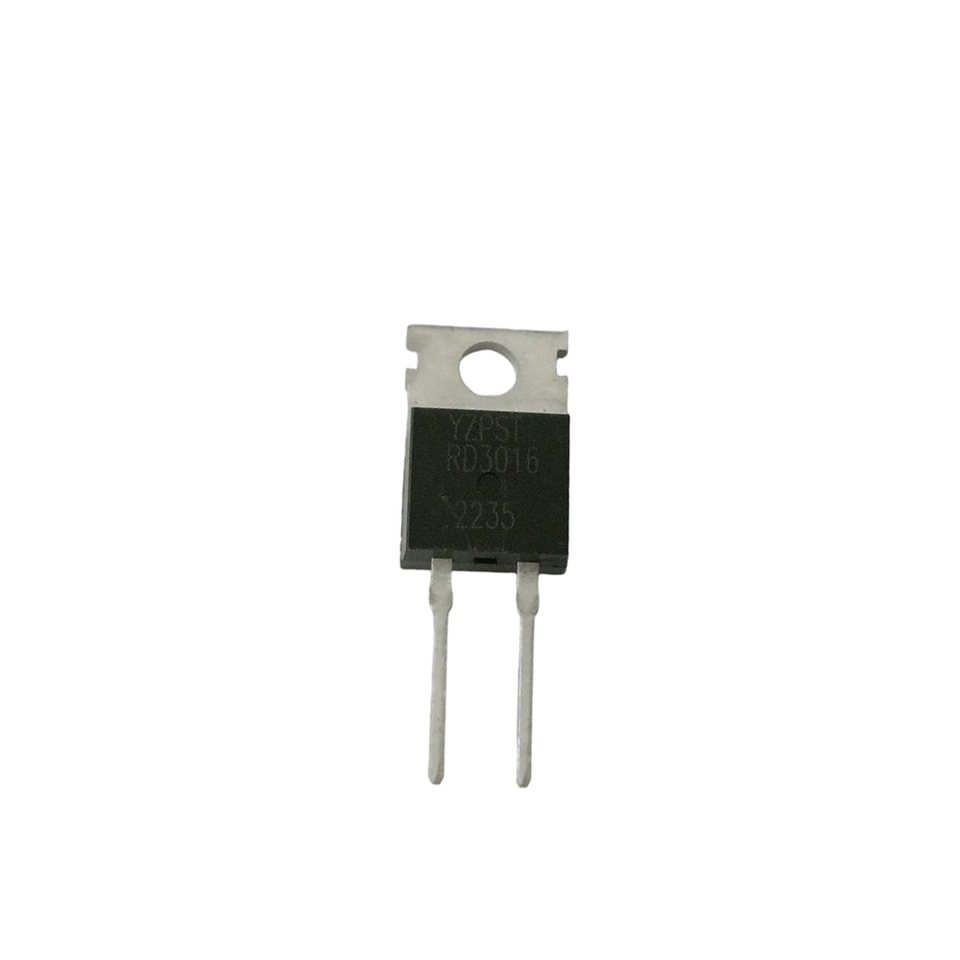

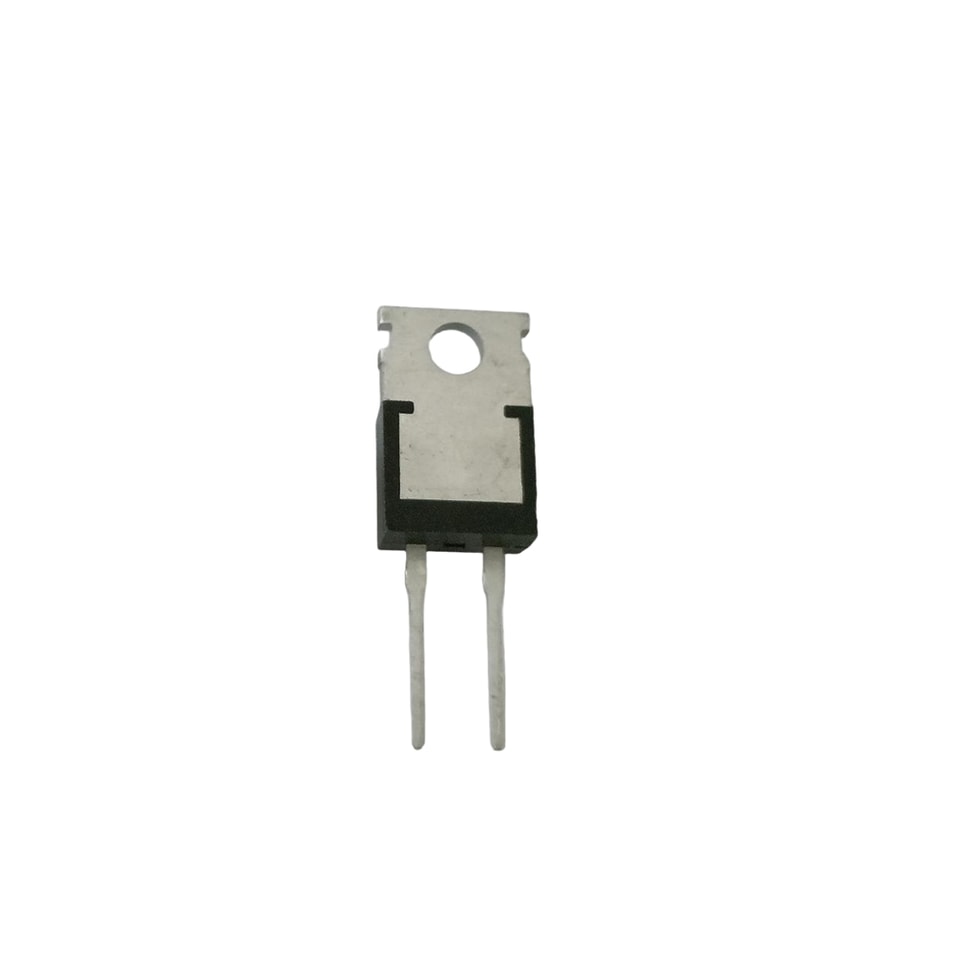

Выпрямительный диод RD30 30A
YZPST-RD3016
ХАРАКТЕРИСТИКИ
Стеклопассивированный кристалл перехода
Высокая способность выдерживать импульсный ток
Высокое напряжение и долговечность
ОБЛАСТИ ПРИМЕНЕНИЯ
Источники питания постоянного тока
Полевое питание для двигателей постоянного тока
Силовые выпрямители
ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ | |||
Параметр | Обозначение | Значение | Ед. изм. |
хранения переход температуры диапазон | Tstg | -55 ~ 150 | ℃ |
Рабочий переход температуры диапазон | Tj | -55~ 150 | ℃ |
Максимальное повторяющееся пиковое обратное напряжение | VRRM | 1600 | V |
Максимальное среднеквадратичное напряжение | VRMS | 1120 | V |
Максимальное постоянное запирающее напряжение | VDC | 1600 | V |
Средний прямой ток | IF(AV) | 30 | A |
Импульсный прямой ток (неповторяющийся) @60 Гц полупериод синусоидальной волны, 1 цикл, Tj=25℃ |
IFSM | 350 |
A |
Типичное барьерная емкость VR=4,0 В, f= 1 МГц |
CДж |
150 |
пФ |
Тепловые сопротивления | |||
Обозначение | Параметр | Значение | Ед. изм. |
Rth(j-c) |
тепловой сопротивление переход до case |
0.9 |
℃/W |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (T=25℃, если неуказано иное) | ||||
Параметр | Обозначение | Значение | Ед. изм. | |
Максимальное мгновенное прямое падение напряжения надиоде @ IF=30A | VF | 1.2 | V | |
Максимальный постоянный обратный ток при номинальном постоянном блокирующем напряжение на диод | Tj=25℃ |
IR | 5 | мкА |
Tj=150℃ | 1 | мА | ||
