Кремниевые мощные PNP-транзисторы MJE2955T

ОПИСАНИЕ:
MJE2955T — это PNP-транзистор, комплементарный MJE3055T, который используется в схемах усиления звука и преобразования мощности.

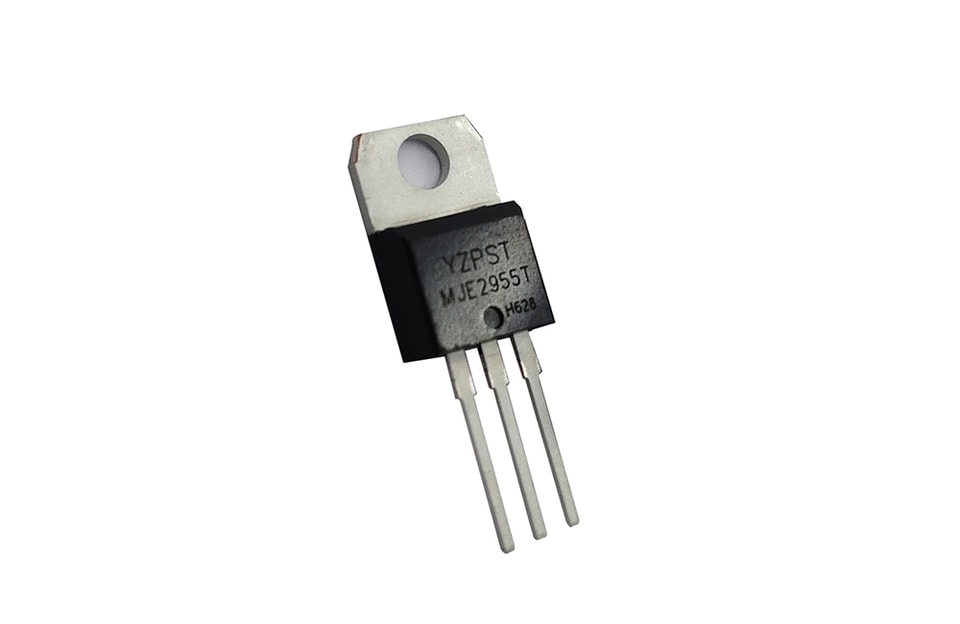

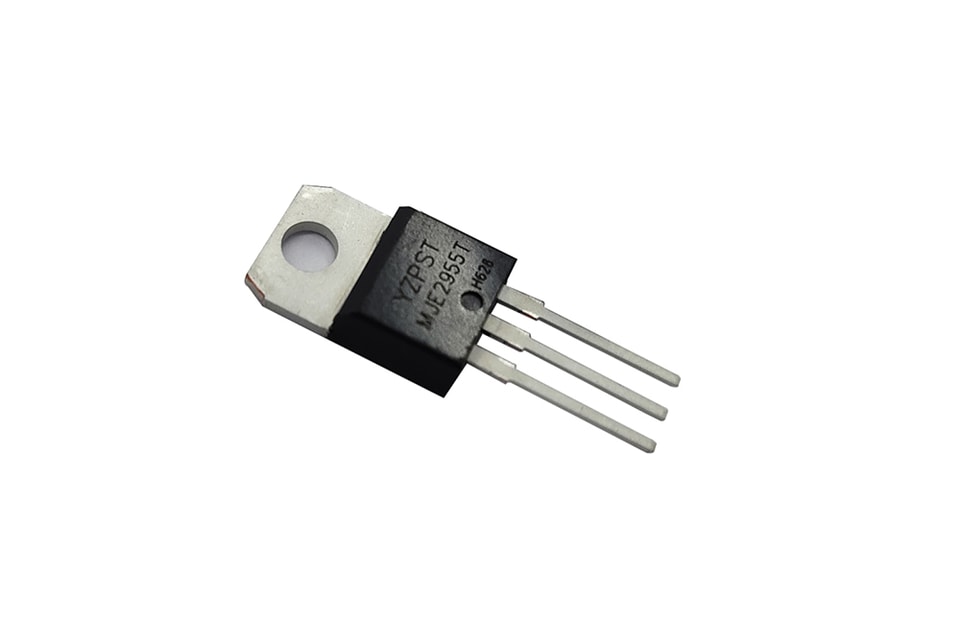

Корпус: TO-220

Обозначение	Параметр	Значение	Ед. изм.
VCBO	Напряжение коллектор-база	-70	V
VГЕНЕРАЛЬНЫЙ ДИРЕКТОР	Напряжение коллектор-эмиттер	-60	V
VEBO	Напряжение эмиттер-база	-5	V
IC	Непрерывный ток коллектора	-10	A
PTOT	Полное рассеяние при Tcase=25 ℃	75	W
T_j	Температура перехода	150	℃
T_stg	Диапазон температуры хранения	-55-150	℃

● ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ(TC = 25°C, если не указано иное) указано)

Обозначение	Параметр	Условия испытаний	Значение			Ед. изм.
Обозначение	Параметр	Условия испытаний	Мин	Тип	Макс.	Ед. изм.
VCBO	Напряжение пробоя коллектор-база	I_C= -10 мА	-70			V
VГЕНЕРАЛЬНЫЙ ДИРЕКТОР	Напряжение пробоя коллектор-эмиттер	I_C= -200 мА	-60			V
VEBO	Напряжение пробоя эмиттер-база	I_E= -10 мА	- 5			V
ICBO	Ток отсечки коллектора	V_CB= -70 В			1	мА
IEBO	Ток отсечки эмиттера	V_EB= -5V			5	мА
hFE	Коэффициент усиления по постоянному току	I_C= -4A,V_CE= -4V	20		100
VCE(sat)	Напряжение пробоя коллектор-база	I_C= -4A,I_B= -0.4A			-1.1	V
VBE(sat)	Напряжение насыщения база-эмиттер	I_C= -4A,I_B= -4A			-1.8	V
f_T	Частота перехода	VCE=10V, IC=0.5A，f=1MHZ	2			МГц
a：Импульсные испытания，tp ≤300us，δ≤2%
