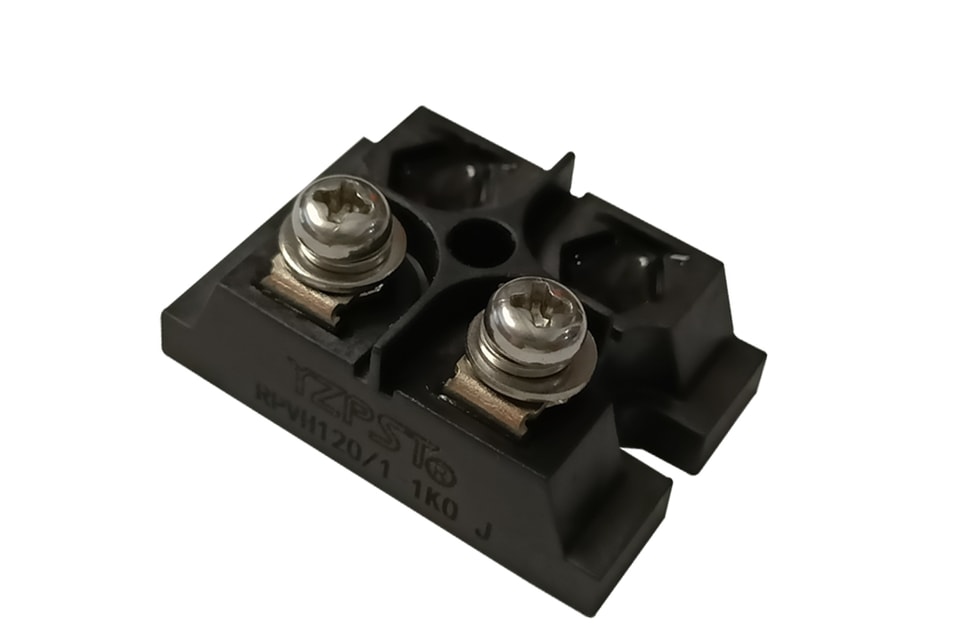

YZPST-RPVH120-1K
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Силовые толстопленочные резисторы RPVH120
Область применения：
Данная спецификация устанавливает общие характеристики и требования к силовым толстопленочным резисторам типа RPVH120.
Габариты: размер: мм Тип корпуса: SOT-227
Структура резистора：
Нормативный документ：
GB/T 5729-2003 Фиксированные резисторы для электронного оборудования. Часть 1: Общие технические условия
GB/T 2828.1-2012 Приемочный контроль по партиям — процедура выборочного контроля и таблица выборки GB/T 2691-2016 Метод маркировки резисторов и конденсаторов
Основные технические параметры：
Номинальная мощность | Когда температура базовой пластины составляет≤70℃, номинальная мощность составляет 120 Вт |
Сопротивление /Ом | 1--1M |
Допуск | ±5% |
Температурный коэффициент | ±250 ppm/℃(25-85℃) |
Максимальное рабочее напряжение | 1500 В DC |
Испытательное напряжение изоляции | 5 кВ DC 1 мин |
Распределенная емкость | ＜45 пФ |
Сопротивление изоляции | ＞10 GОм |
Диапазон рабочей температуры | -55℃-+155℃ |
Основные пункты контроля, методы контроля и требования к характеристикам：
пункт |
Условия испытаний |
Требование к характеристикам |
Прочность выводов | Проверка на отрыв мягкого вывода: 10 Н, для штырькового типа крутящий момент 1,0 Н·м | ΔR≤±（1%R+0,05 Ω） |
Вибрация высокой частоты | Частота 10~500 Гц, 10 g, 6 ч | ΔR≤±（1%R+0,05 Ω） |
перегрузка | Прикладывать напряжение, в 1,5 раза превышающее номинальное, в течение 10 с |
ΔR≤±（0,4%R+0,1Ω） |
Надёжность при комнатной температуре | Номинальная нагрузка при мощности 1000 ч, а температура основания менее 70 °C℃ |
ΔR≤±（5%R+0,05Ω） |
Метод и требования к монтажу на радиатор
Резистор устанавливается на радиатор с помощью 2 винтов M4, момент затяжки не должен превышать 1,3 Н·м (для обеспечения работы при мощности и отличного теплоотвода);
Контактная поверхность должна быть очищена;
Плоскостность радиатора: 0,05–0,1 мм (в пределах 100 мм); шероховатость радиатора должна быть 6,3 мкм;
Для улучшения теплопроводности контактные поверхности (глинозём, теплоотводы) следует покрыть силиконовой смазкой.
Для получения дополнительной информации оYZPST-RPVH120-1KПожалуйста, скачайте PDF-файл выше под названием «YZPST-RPVH120 Resistor Spec.SOT-227-R090»
