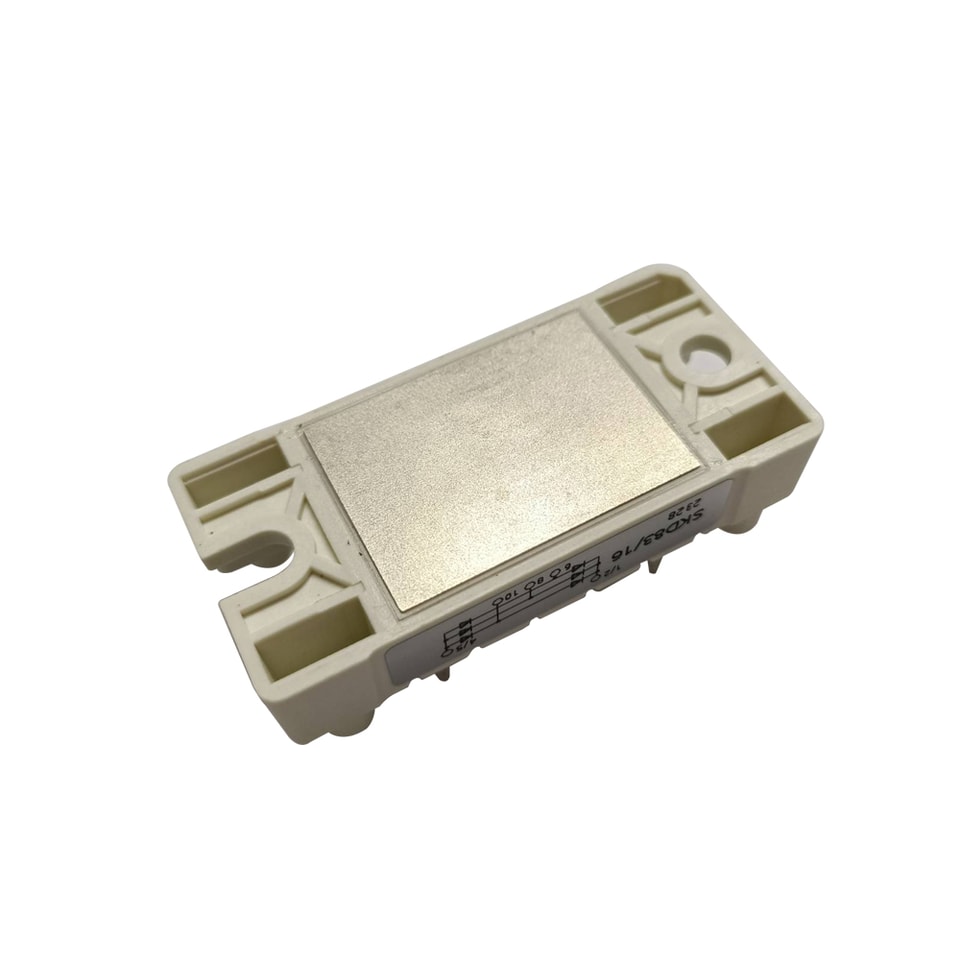

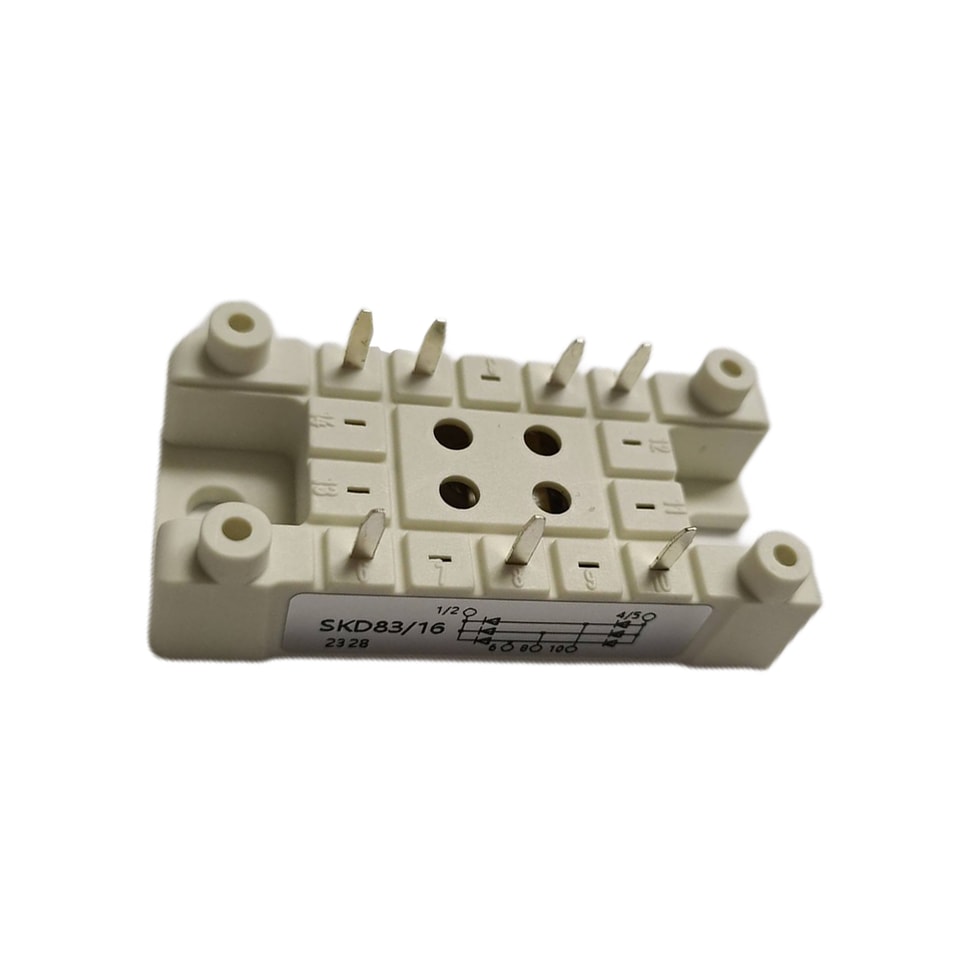

СИЛОВОЙ КОМПОНЕНТ
YZPST-SKD83-16
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы
СИЛОВЫЕ МОСТОВЫЕ ВЫПРЯМИТЕЛИ
ТИП: YZPST-SKD83-16
1600 В 83 А мостовой силовой выпрямитель SKD83-16, мостовой силовой выпрямитель 83 А
| Параметр | Обозначение | Условия | Значения | Единицы |
| Повторяющееся Пиковое напряжение в закрытом состоянии | VDRM | - | V | |
| Не Повторяющееся Пиковое напряжение в закрытомсостоянии | VDSM | - | ||
| Повторяющееся пиковое обратное напряжение | VRRM | 1600 | V | |
| Не Повторяющееся пиковое обратное напряжение | VRSM | 1700 | V | |
| Средний выпрямленный выходток Ток | IO(AV) | TC=95°C | 83 | A |
| Импульсный прямой ток Ток | IFSM | 50 Гц; Полусинусоида, 1 импульс, Неповторяющийся Tj= 150°C | 560 | A |
| I Квадратичная t | I2t | от 2 мс до 10 мс Tj= 150°C | 1.57 | кА2s |
| Импульсный ток в открытом состоянии Ток | ITSM | 50 Гц; Полусинусоида, 1 импульс, Неповторяющееся | A | |
| - | ||||
| I Квадратичная t | I2t | от 2 мс до 10 мс | - | кА2s |
| пиковое Прямое напряжение | VFM | Tj=25 °C; IF=80 А | 1.45 | V |
| Пиковое напряжение в открытом состоянии | VTM | - | ||
| Пороговое напряжение | VF(TO | Tj= 150°C | 0.8 | V |
| Сопротивление прямого наклона | rF | Tj= 150°C | 7.5 | mОм |
| пиковое Обратный ток | IRM | VRM= VRRM, Tj= 125°C | - | мА |
| VD=2/3VDRM, ITM=2•IO, | ||||
| Критическая Скорость нарастания тока включения | di/dt | Tj=125 °C | - | A/μs |
| IG=200мА, diG/dt=0,2 А/мкс | ||||
| Критическая Скорость нарастания напряжения в закрытом состоянии | dv/dt | VD=2/3VDRM Tj=125 °C | - | В/мкс |
| Ток управления для включения | IGT | VD=6 В,IT=1 А,Tj=25°C | - | мА |
| Напряжение управления для включения | VGT | - | V | |
| Ток удержания | IВ | - | мА | |
| Тепловое сопротивление | Rth(j-c) | Переход — Корпус | 1.4 | К/Вт |
| Rth(c-f) | Корпус — Ребро | 2.83 | К/Вт | |
| Tvj | -40~+150 | °C | ||
| Tstg | -40~+125 | °C | ||
| Vизол | перем. тока, 50 Гц; среднеквадр.; 1 мин./1 с | 3000/3600 | V | |
| Момент затяжки | M | Монтаж корпуса | 2 | Н·м |
| Клеммы |

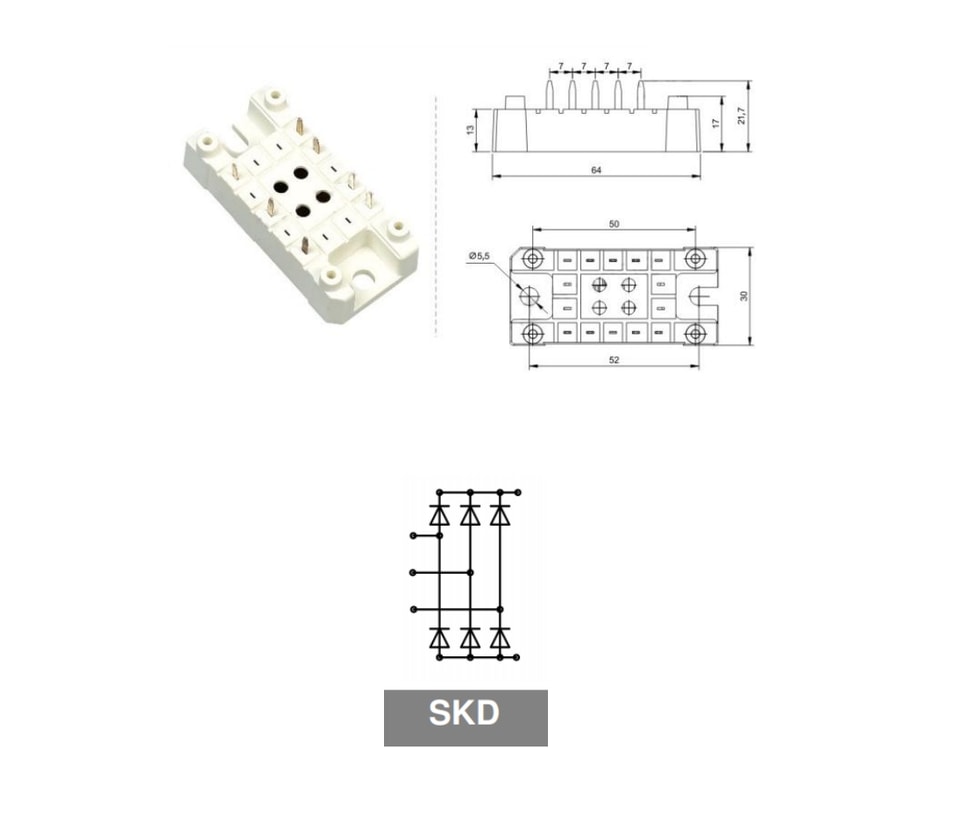

ГАБАРИТНЫЙ ЧЕРТЕЖ (размеры в мм)
Дополнительная информация о продукте отсутствует.
