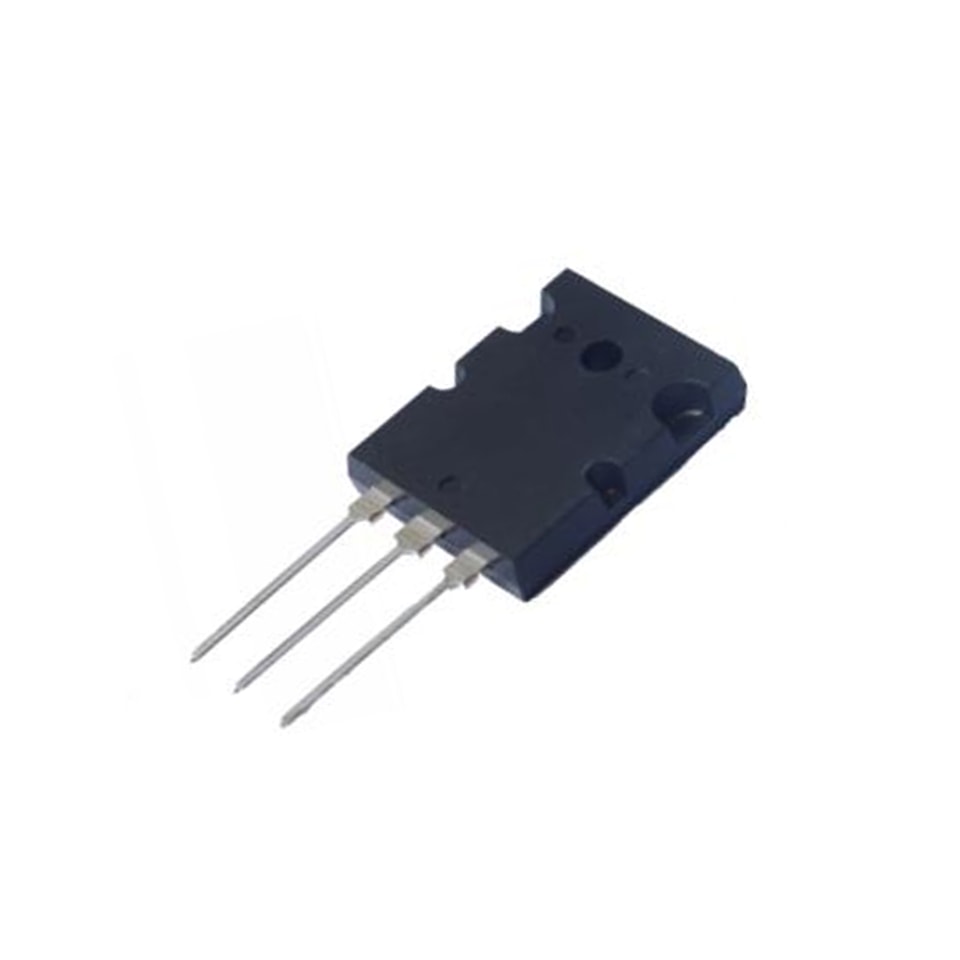

YZPST-2SC5200/YZPST-2SA1943
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Транзистор NPN-типа2SC5200
1. Обзор
2SC5200 — транзистор NPN-типа, комплементарный к 2SA1943, применяется в схемах звукового усиления мощности и преобразования энергии.

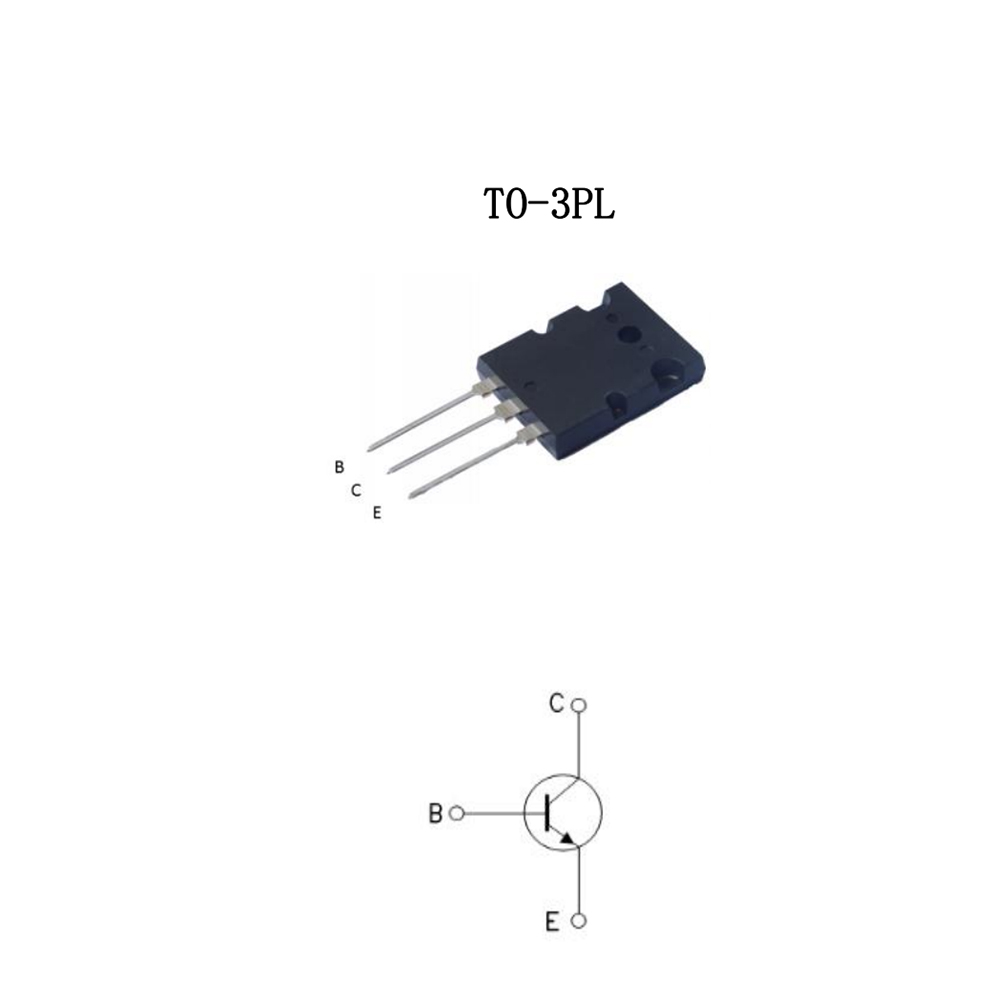

Тип корпуса: TO-3PL
- Электрические характеристики
2.1 Предельные значения
Обозначение | Номинальное значение | ед. |
VCEO | 230 | V |
VCBO | 230 | V |
VEBO | 5 | V |
Ic | 15 | A |
IB | 1.5 | A |
Ptot | 150 | W |
Tj | 150 | ℃ |
Tstg | -55- 150 | ℃ |
2.2 Электрические параметры
| Значение спецификации |
| |||
Обозначение | Условия испытаний | Мин | Типичное | Макс. | ед. |
ICBO | VCB= 230 V ，IE = 0 |
|
| 5 | мкА |
IEBO | VEB= 5 V ，IC = 0 |
|
| 5 | мкА |
VCBO | IC= 1mA | 230 |
|
| V |
VCEO | IC= 1mA | 230 |
|
| V |
VEBO | IB= 1mA | 5 |
|
| V |
hFE（1） | IC= 1A,VCE= 5V | 55 |
| 160 |
|
hFE（2） | IC= 7A,VCE= 5V | 35 |
|
|
|
VCE sat | IC= 5A,IB= 0.5 A |
|
| 1.5 | V |
VBE sat | IC= 5A,IB= 0.5A |
|
| 2 | V |

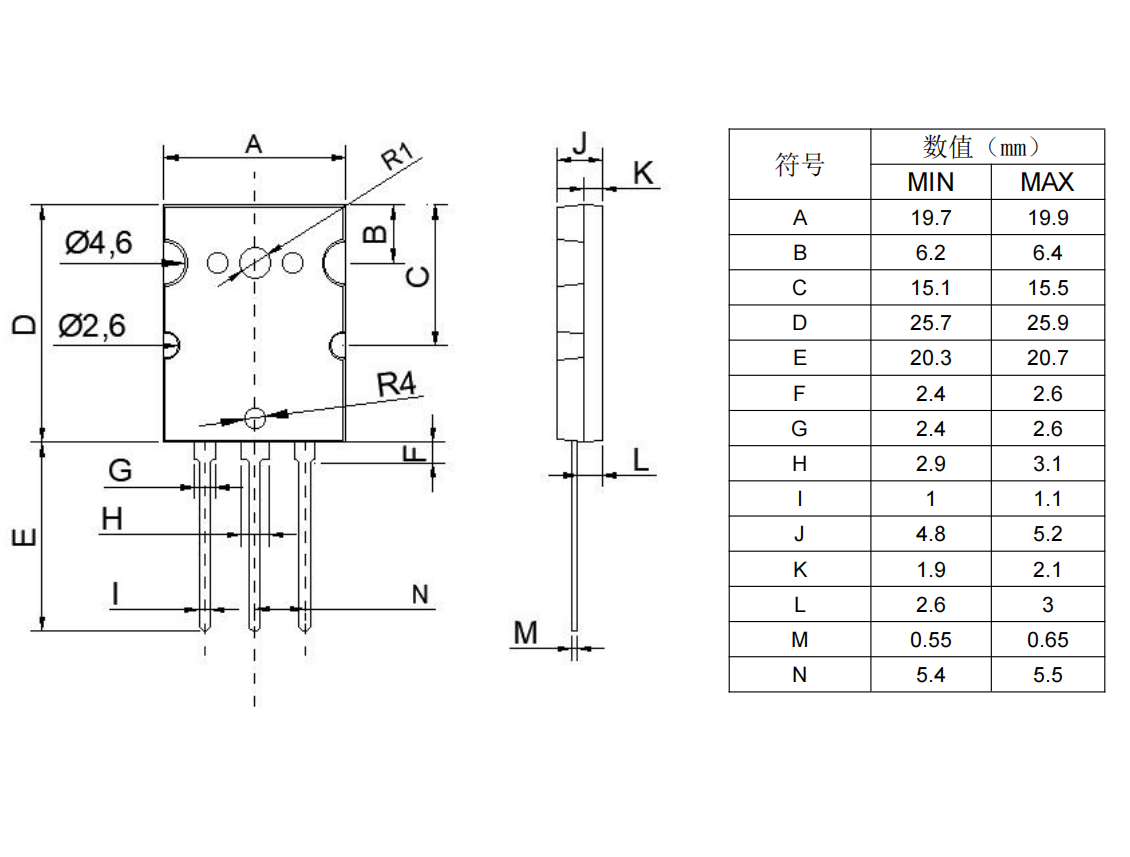

3.Размер
Транзистор NPN-типа2SA1943
1. Обзор
2SA1943 — это транзистор типа NPN, комплементарный 2SC5200, используется в схемах усиления аудиомощности и преобразования энергии.
Тип корпуса: TO-3PL
- Электрические характеристики
2.1 Предельные значения
Обозначение | Номинальное значение | ед. |
VCEO | -230 | V |
VCBO | -230 | V |
VEBO | -5 | V |
Ic | -15 | A |
IB | -1.5 |
|
Ptot | 150 | W |
Tj | 150 | ℃ |
Tstg | -55- 150 | ℃ |
2.2 Электрические параметры
| Значение спецификации |
| |||
Обозначение | Условия испытаний | Мин | Типичное | Макс. | ед. |
ICBO | VCB= -230 V |
|
| -5 | мкА |
IEBO | VEB= -5 V |
|
| -5 | мкА |
VCBO | IC= - 1mA | -230 |
|
| V |
VCEO | IC= - 1mA | -230 |
|
| V |
VEBO | IB= - 1mA | -5 |
|
| V |
hFE（1） | IC= - 1A,VCE= -5V | 55 |
| 160 |
|
hFE（2） | IC= -7A,VCE= -5V | 35 |
|
|
|
VCE sat | IC= -5A,IB= -0.5A |
|
| -1.5 | V |
VBE sat | IC= -5A,IB= -0.5A |
|
| -2 | V |

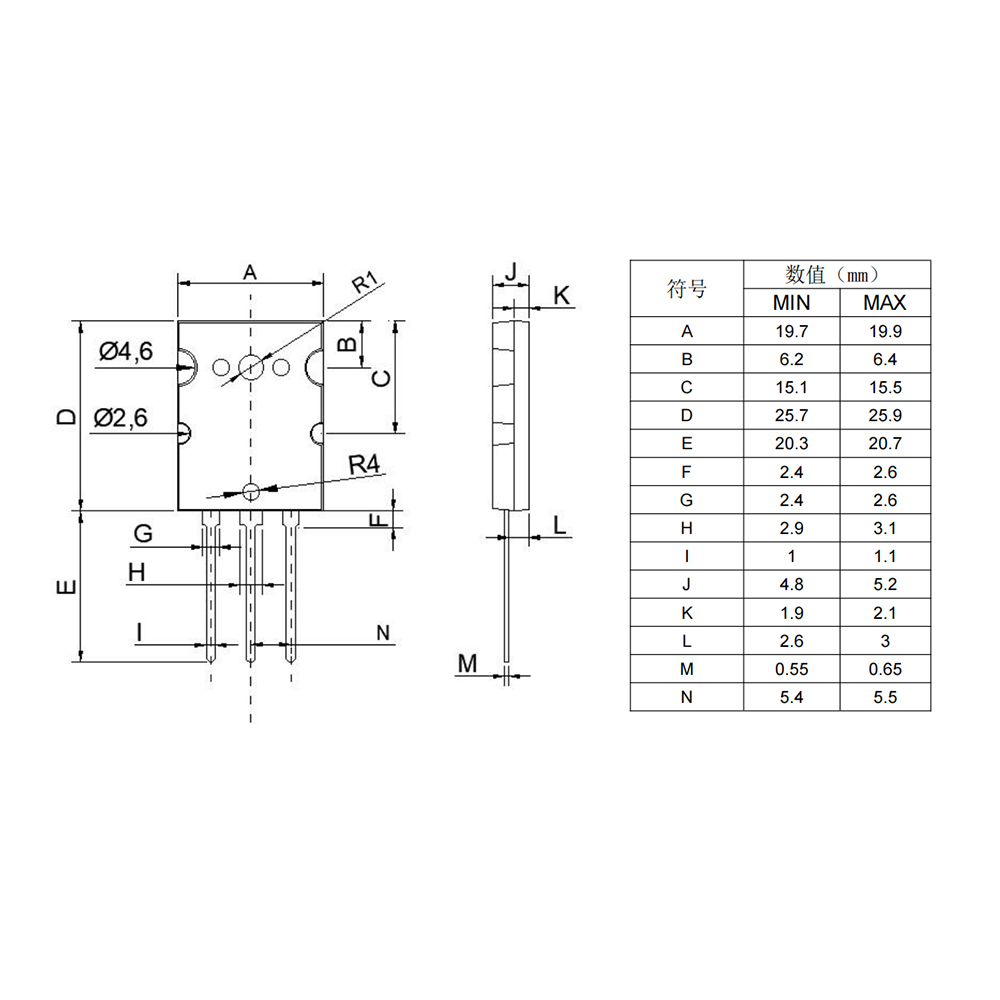

3.Размер
Для получения дополнительной информации оYZPST-2SC5200/YZPST-2SA1943пожалуйста, скачайте указанный выше PDF-файл под названием «YZPST-2SC5200» иYZPST-2SA1943"
