YZPST-SDKF2X300-06B2
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы

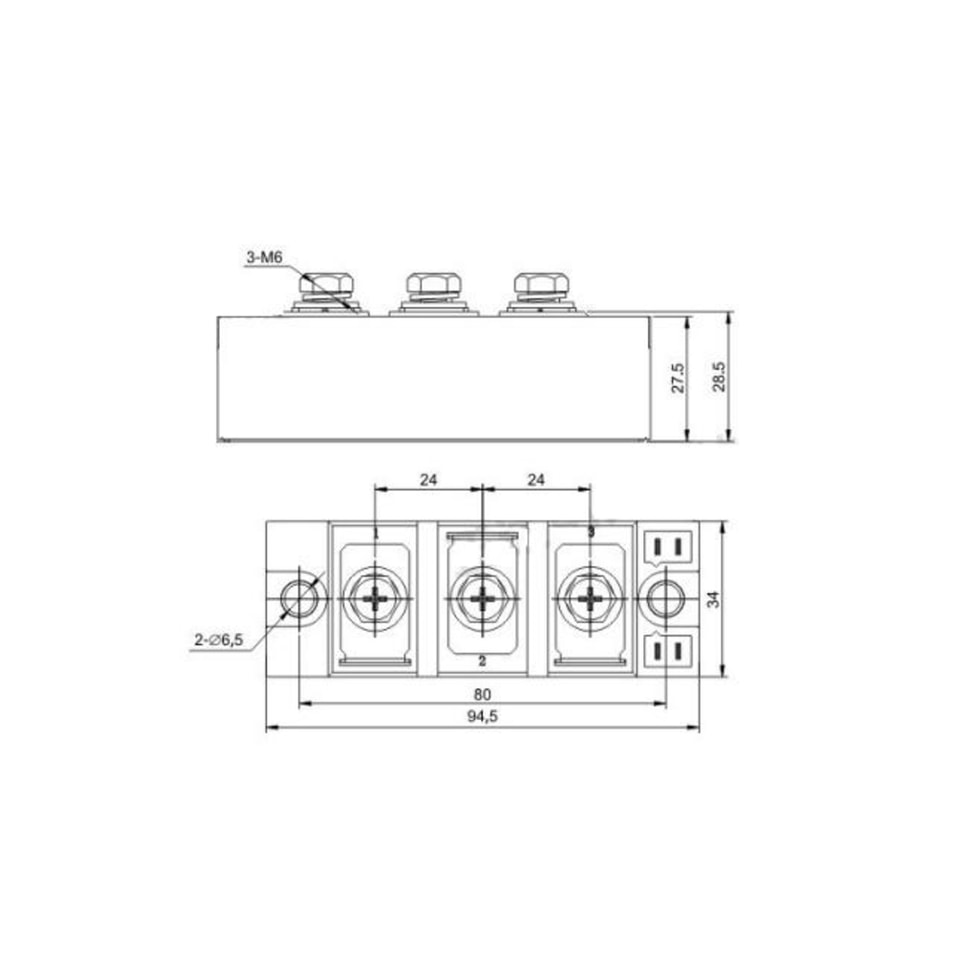

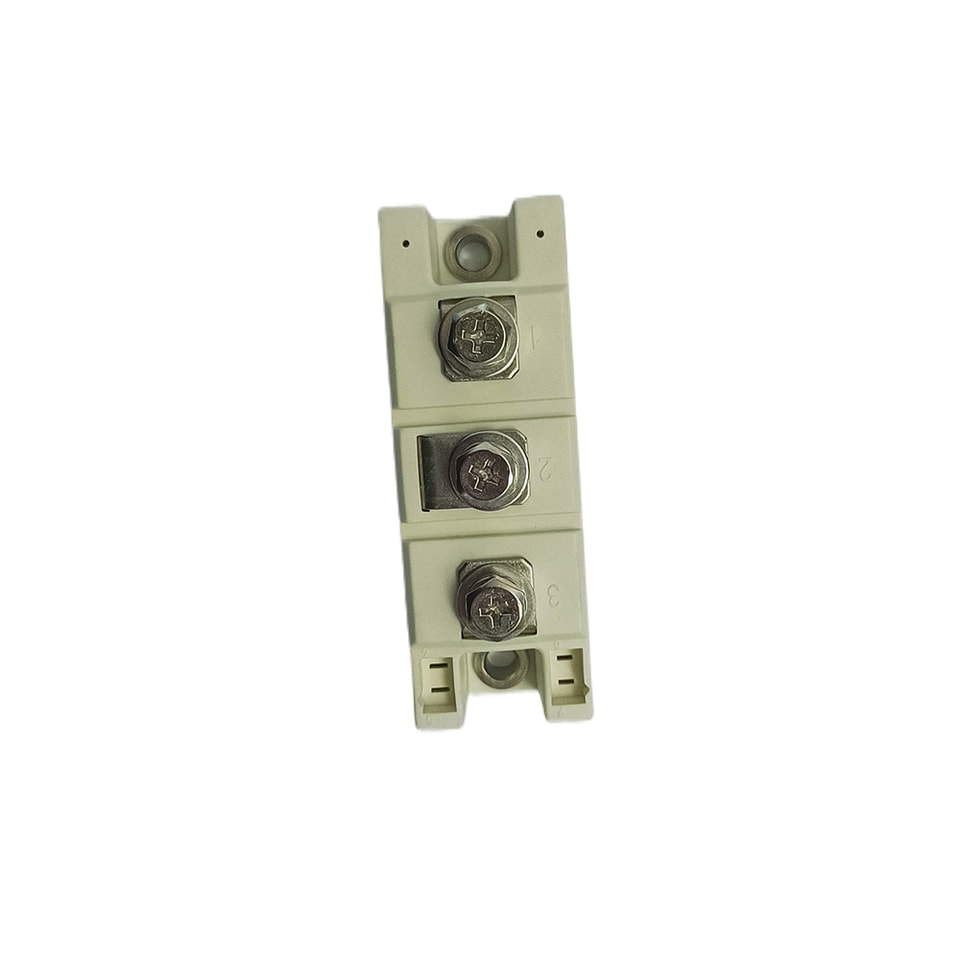

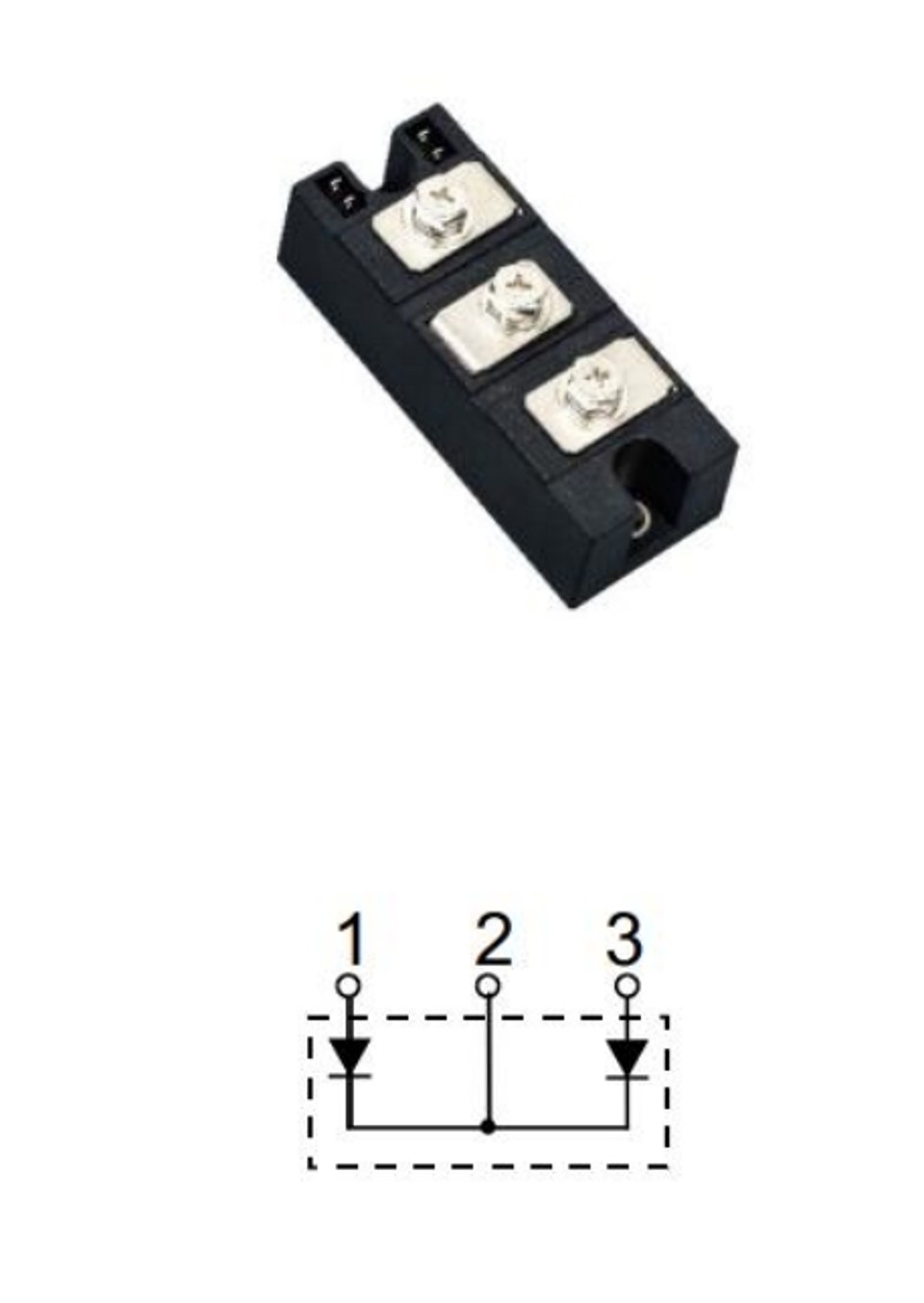

P/N: YZPST-SDKF2X300-06B2 модуль FRED 600 В 300 А
ХАРАКТЕРИСТИКИ ПРОДУКТА
Сверхбыстрое время обратного восстановления
Мягкие характеристики обратного восстановления
Низкие потери при обратном восстановлении
Низкое прямое падение напряжения
Высокая способность выдерживать импульсный ток
Низкий ток утечки
ОБЛАСТИ ПРИМЕНЕНИЯ
Инверторный сварочный аппарат
Источник бесперебойного питания
Источник питания для гальваники
Ультразвуковой очиститель и сварочный аппарат
Преобразователь и прерыватель
PFC
ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ НОМИНАЛЬНЫЕ ПАРАМЕТРЫ( T C=25 ° C если не указано указано)
Обозначение | Параметр/Условия испытаниянс | Значения | Ед. изм. | |
VR | Максимальные D.C. Обратное Напряжение | 600 | V | |
VRRM | Максимальные Повторяющееся обратное напряжение | |||
IF(сред.) | Средний Прямой ток | TC=75℃, За период Диод | 300 |
A |
TC=75℃, За период Модуль | 2X300 | |||
IF(RMS) | RMS Прямой ток | TC=75°C, За период Диод | 430 | |
IFSM | Не Повторяющийся импульсный Прямойой Ток | TДж=45℃,t=10/8.3мс,синусоиды,50/60Гц | 2400/2640 | |
TДж= 150℃ ,t=10/8.3мс,синусоиды,50/60Гц | 2160/2380 | |||
I2t | Для предохранителей | TДж=45℃,t=10/8.3мс,синусоиды,50/60Гц | 28800/29300 | A2S |
TДж= 150℃ ,t=10/8.3мс,синусоиды,50/60Гц | 23300/23800 | |||
Pобщ. | Рассеиваемая мощность рассеяние,TC=25℃, | 875 | W | |
TДж | Температура перехода | -40 до +150 | ℃ | |
TSTG | Температура хранения Диапазон | -40 до +125 | ℃ | |
Vизол | Изоляция сток-исток | AC, 50Гц(СКЗ), t=1минута/ 1с | 3000/3600 | V |
Md | Модуль к радиатору | Рекомендуемый（M6） | 4.7 | Н·м |
Модуль Электроды | Рекомендуемый（M6） | 4.7 | Н·м | |
RthJC | Тепловое сопротивление переход–корпус (Per Диод ) | 0.143 | ℃ /Вт | |
Вес |
| 170 | g | |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (T C=25 ° C если не указано указано)
| Обозначение | Параметр/Условия испытаниянс | Мин. | Тип. | Макс.. | Ед. изм. | ||
| IR | Максимальные Обратное Утечкток | VR = 600В, TДж = 25℃ | 12 | мА | |||
| VR = 480В, TДж = 25/ 125℃ | 3/80 | ||||||
| VF | Прямое напряжение | IF=150А,TДж=25/ 125℃ | 1.27/ 1.05 | V | |||
| IF=260А,TДж=25/ 125℃ | 1.36/ 1.19 | ||||||
| VTO | Для расчетов потерь мощности только | 0.85 | V | ||||
| trr | Обратное восстановление время(IF = 300А, d IF/dt = -400А/ мкс, VR = 300В,TДж = 100℃) | 250 | 300 | нс | |||
| rT | 1.34 | m Ом | |||||
| IRRM | Максимальные Обратное ток восстановления | IF=300А, VR =300В, d IF/dt =- 400А/ μs | TДж = 25℃ | 44 | |||
| TДж = 100℃ | 66 | A | |||||
