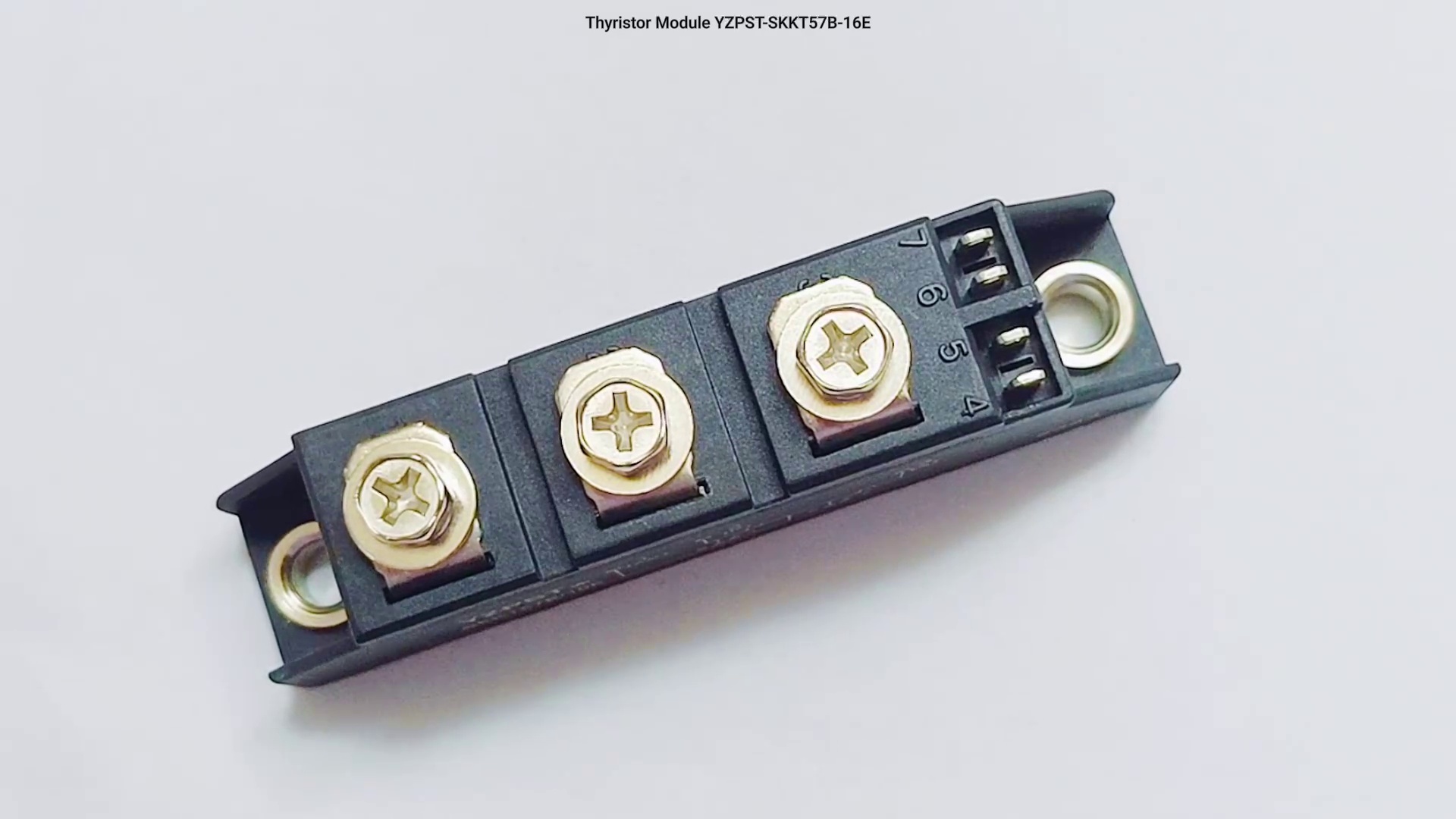

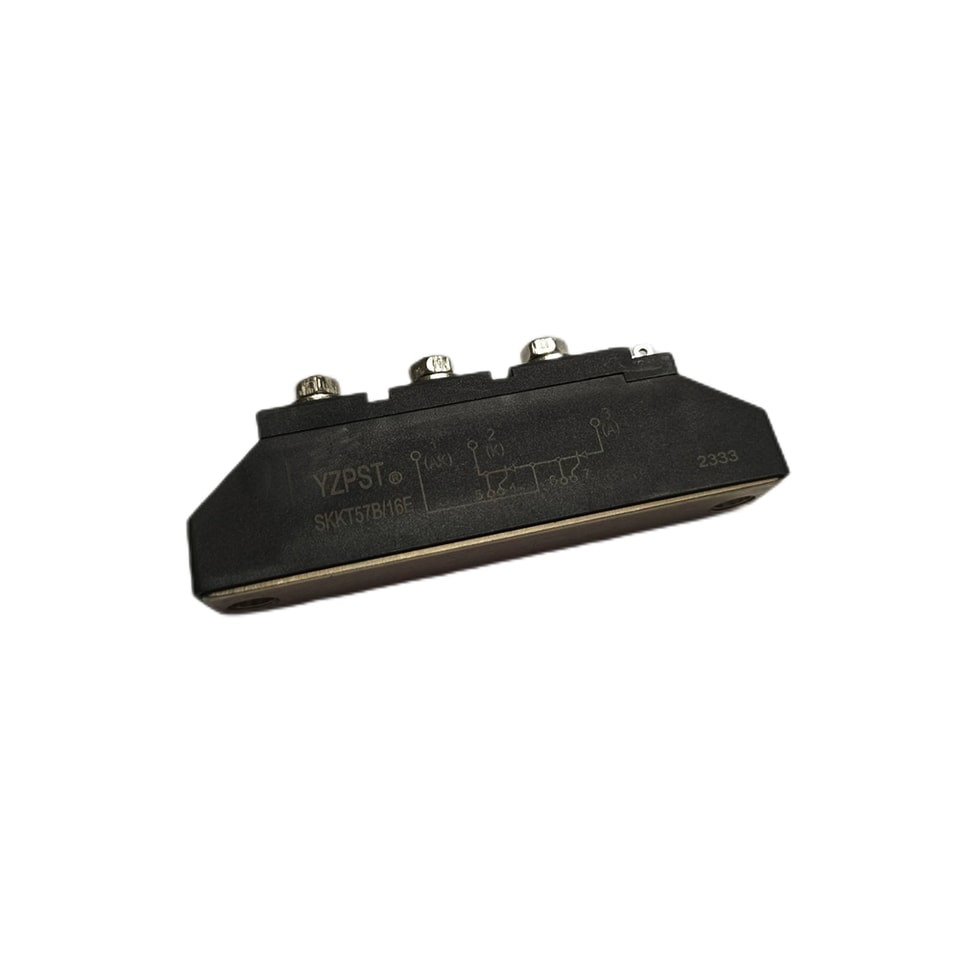

YZPST-SKKT57B-16E
Модули тиристоров
YZPST-SKKT57B-16E
Особенности
- Теплоотвод через изолированную металлическую пластину из алюминиевого нитрида керамики
- Драгоценные металлические давящие контакты для высокой надежности
- Тиристор с усиливающим затвором
Типичные применения
- Управление постоянным током
- Пускатели переменного тока
- Температурный контроль
- Профессиональное затемнение света
YZPST-SKKT57B-16E
High reliability 1200V SKKT57B-16E thyristor moduleThyristor Modules
YZPST-SKKT57B-16E
Features

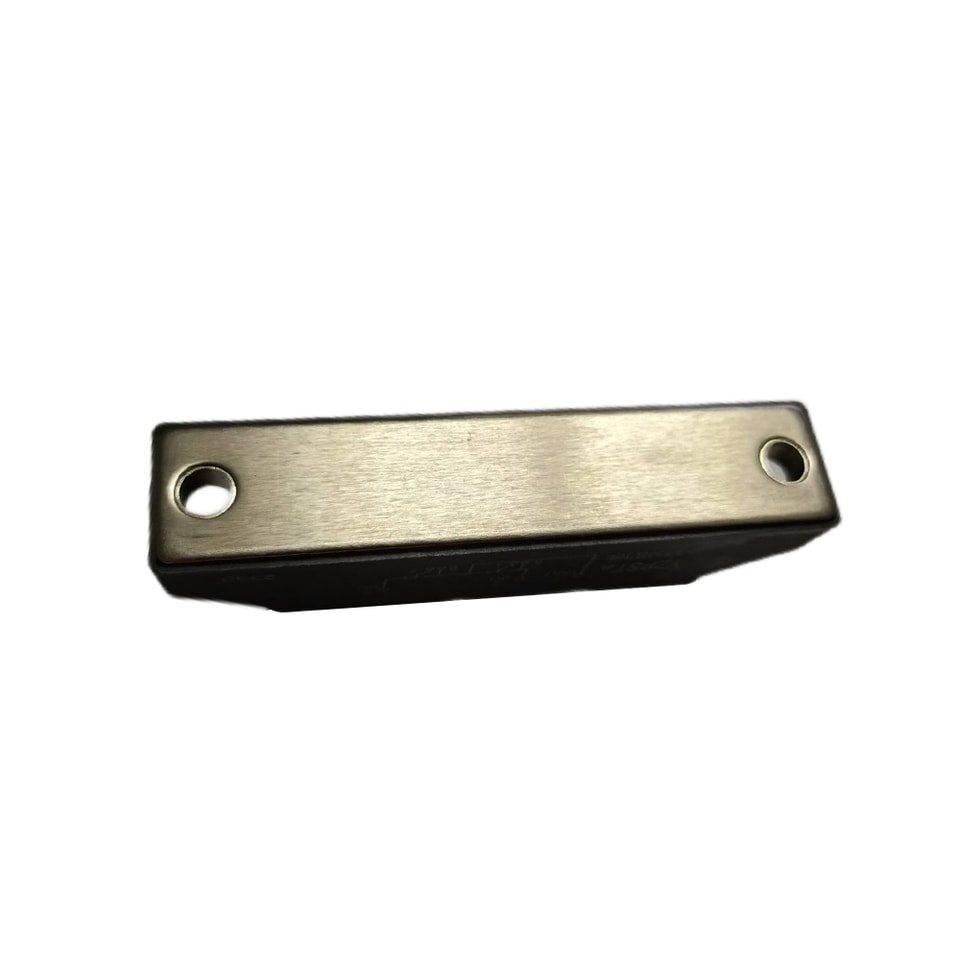

- Heat transfer through aluminium nitride ceramic isolated metal baseplate
- Precious metal pressure contacts for high reliability
- Thyristor with amplifying gate
ypical Applications
- DC motor control
- AC motor starters
- Temperature control
- Professional light dimming
|
VDRM |
VRRM |
VRSM |
|
1200V |
1200V |
1300V |
|
Symbol |
Conditions |
Values |
Units |
|
IT(AV) IF(AV) IRMS |
sin. 180; TC=85°C |
50
130/3×100 |
A |
|
ITSM I2t |
Tvj=25°C; 10ms Tvj=25°C; 8.3…10ms |
1500 11 |
A KA2s |
|
VT IDD IRD |
Tvj=25°C; IT=200A Tvj=125°C; VRD=VRRM ; VDD=VDRM |
max. 1.65 max. 15 |
V
mA |
|
tgd tgr |
Tvj=25°C; IG=1A; diG/dt=1A/μs; VD=2/3VDRM |
1 2 |
μs |
|
(di/dt)cr (dv/dt)cr tq IH IL |
Tvj=125°C Tvj=125°C Tvj=125°C Tvj=25°C; typ. /max. Tvj=25°C; RG=33Ω; typ. /max. |
max. 150 max. 1000 80 150/250 300/600 |
A/μs V/μs μs mA mA |
|
VGT IGT VGD IGD |
Tvj=25°C; d.c. Tvj=25°C; d.c. Tvj=125°C; d.c. Tvj=125°C; d.c. |
min. 3 min. 150 max. 0.25 max. 6 |
V mA V mA |
|
Rth(j-c) Rth(c-s) Tvj Tstg |
per thyristor /per module per thyristor /per module |
0.57/0.29 0.2/0.1 -40…+125 -40…+125 |
K/W K/W °C °C |
|
Visol |
a.c. 50Hz; r.m.s.; 1s/1min. |
3600/3000 |
V |
