Серия BTA60 — TRIAC на 60 А

ОПИСАНИЕ:

Серия триаков BTA60 подходит для всех моделей управления и применяется в таких областях, как управление двигателями, промышленное и бытовое освещение, нагрев и статическое переключение, регуляторы скорости двигателей и т. д. Благодаря технологии крепления на клипсе они обеспечивают превосходные характеристики по выдержке пусковых токов
За счет внутренней керамической прокладки серия BTA обеспечивает изолированный монтажный язычок (номинал 2500 VRMS), соответствующий стандартам UL

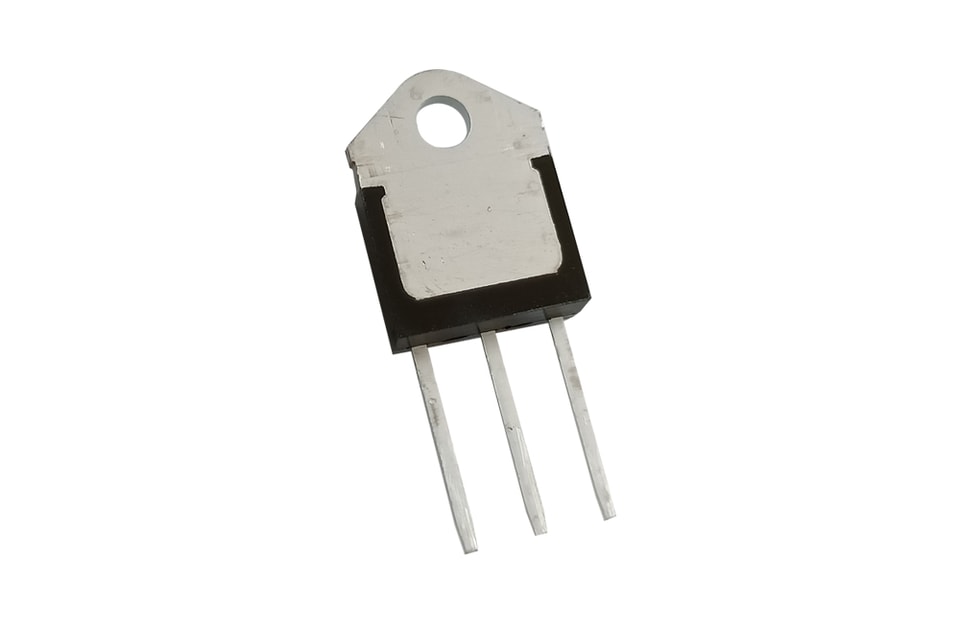

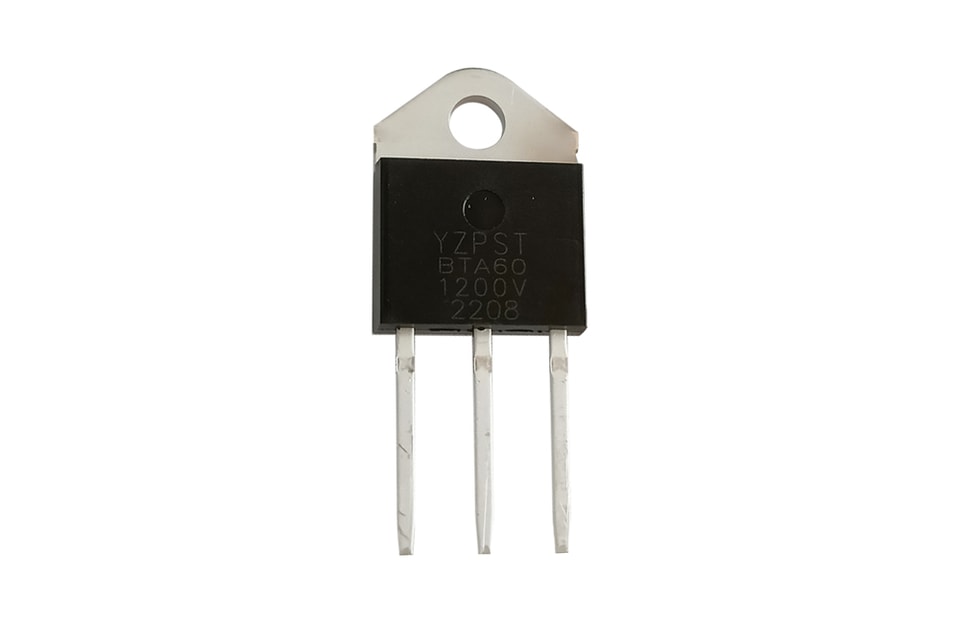

YZPST-BTA60 триак

Обозначение	Значение	Ед. изм.
IT(СКЗ)	60	A
VDRMVRRM	1200/1600	V
V_TM	1.55	V

ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ

Параметр	Обозначение	Значение	Ед. изм.
Диапазон температуры перехода при хранении	Tstg	-40 ~150	℃
Диапазон рабочей температуры p-n-перехода	Tj	-40~125	℃
Повторяющееся пиковое напряжение в закрытом состоянии (T =25℃)	V_DRM	1200/1600	V
Повторяющееся пиковое обратное напряжение (T =25℃)	V_RRM	1200/1600	V
Действующее значение тока в открытом состоянии	IT(СКЗ)	60	A
Неповторяющийся пиковый импульсный ток в открытом состоянии (полный цикл, F=50 Гц)	I_TSM	500	A
I2t-значение для плавления (tp=10 мс)	I2t	1250	A2S
Критическая скорость нарастания тока в открытом состоянии (I = 2×I_GT)	dI/dt	50	А/мкс
Пиковый ток затвора	I_GM	8	A
Среднее рассеяние мощности затвора	PG(AV)	1	W

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (T=25℃если не указано иное)

3 квадранта

Обозначение	Условия испытаний	Квадрант		Значение	Ед. изм.
I_GT	V =12V R =33Ω	Ⅰ Ⅱ Ⅲ	МАКС.	50	мА
V_GT	V =12V R =33Ω	Ⅰ-Ⅱ-Ⅲ	МАКС.	1.3	V
V_GD	V_D=V_DRMTj=125℃ R=3.3KΩ	Ⅰ-Ⅱ-Ⅲ	МИН.	0.2	V
I_L	I_G=1.2I_GT	Ⅰ-Ⅲ	МАКС.	80	мА
I_L	I_G=1.2I_GT	II	МАКС.	180	мА
I_В	I_T=100мА		МАКС.	80	мА
dV/dt	V_D=2/3V_DRM Управляющий электрод Открыт Tj=125℃		МИН.	1000	В/мкс

СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение	Параметр		Значение(МАКС.)	Ед. изм.
V_TM	I_TM=80 А tp=380 мкс	Tj =25℃	1.65	V
I_DRM	VD=VDRMVR=VRRM	Tj =25℃	10	мкА
I_RRM	VD=VDRMVR=VRRM	Tj =125℃	5	мА
