СИЛОВОЙ КОМПОНЕНТ

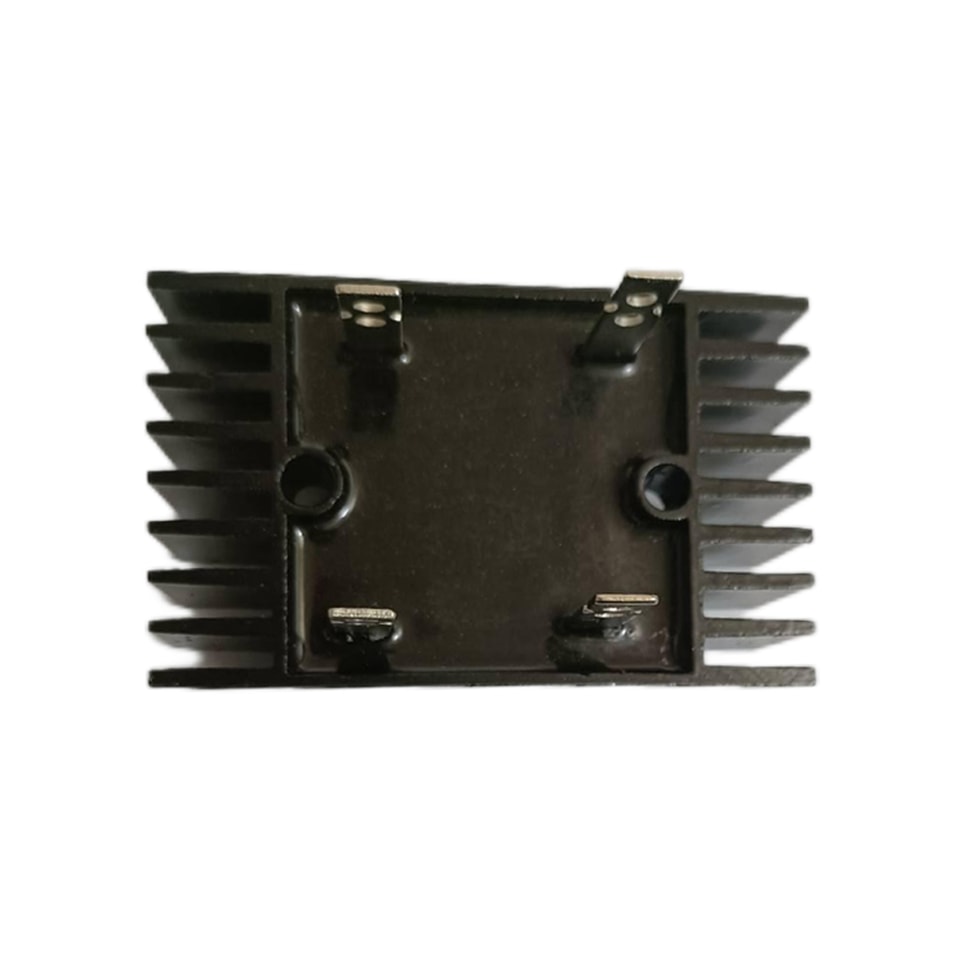

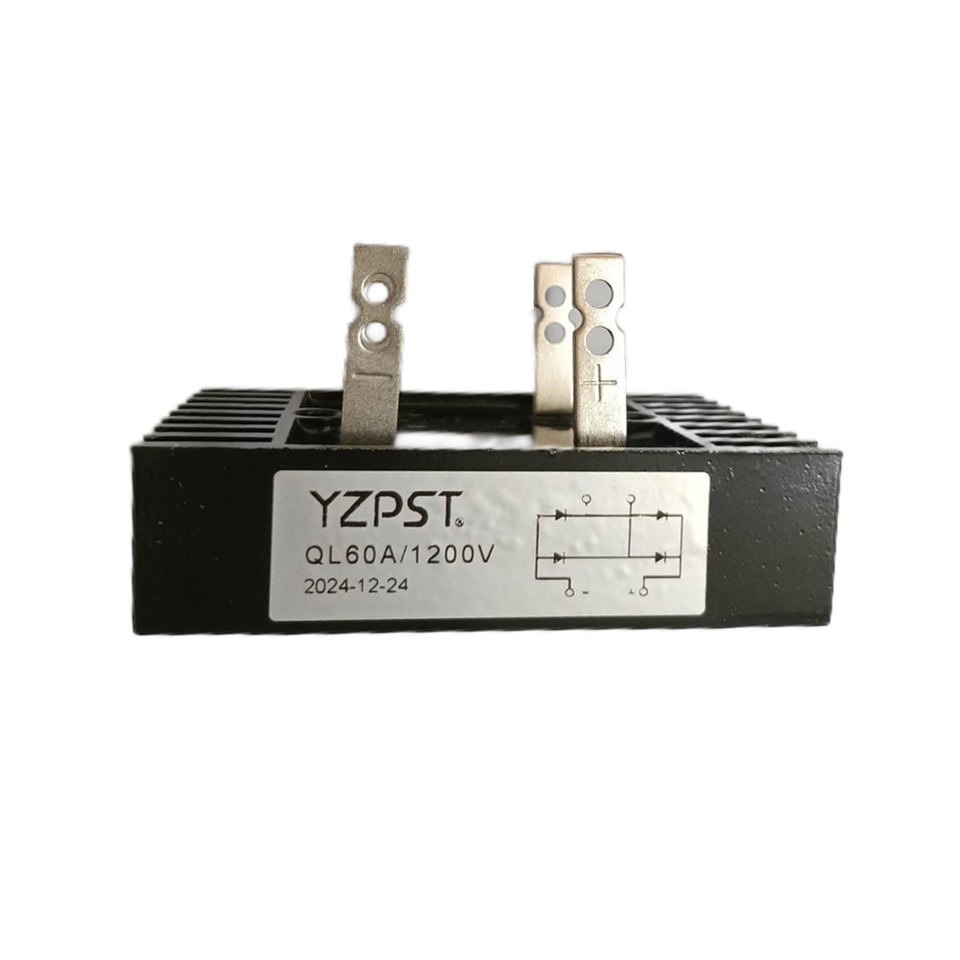

YZPST-QL60A-1200V
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы
YZPST-QL60A
Однофазный, 60 А
Кремниевые мостовые выпрямители
Особенности
Идеально подходит для печатных плат
Надежная и недорогая конструкция обеспечивает доступную стоимость изделия
Гарантируется пайка при высокой температуре: 260℃ / 10 секунд / 0,375” (9,5 мм)
длина выводов при натяжении 5 фунтов (2,3 кг)
Технические данные
Корпус: литой пластик
Выводы: луженые
Полярность: как указано
| DFR | QL | QL | QL | QL | QL | QL | QL | ||
| обозначение | ЕД. | ||||||||
| 60A-02 | 60A-04 | 60A-06 | 60A-08 | 60A-10 | 60A-12 | 60A-16 | |||
| Максимальные повторяющийся пиковое обратное напряжение | VRRM | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | V |
| Максимальное входное действующее напряжение напряжение | VRMS | 140 | 280 | 420 | 560 | 700 | 840 | 1120 | V |
| Максимальное постоянное блокирующее напряжение напряжение | VDC | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | V |
| Tc=55℃ | ID | 60 | A | ||||||
| Максимальные средний прямой выходной выпрямленный | |||||||||
| Пиковый прямой бросок ток коллектора 8,3 мс, один полупериод синусоидыve | IFSM | 1000 | A | ||||||
| IF =30 А, | VF | 1.1 | V | ||||||
| Максимальное прямое напряжениеage | |||||||||
| Максимальное обратное напряжениеage | IR | 10 | мкА | ||||||
| IR(H) | 200 | мкА | |||||||
| Тепловое сопротивление переход — корпус | RθJC | 0.45 | °C/Вт | ||||||
| Тепловое сопротивление корпус — окружающая среда | RθJA | 0.5 | °C | ||||||
| Диапазон рабочих температурДиапазон рабочих температур | TДж | -40～+125 | °C | ||||||
| Диапазон температур храненияДиапазон температур хранения | TSTG | -40～+150 | °C | ||||||
Дополнительная информация о продукте отсутствует.
