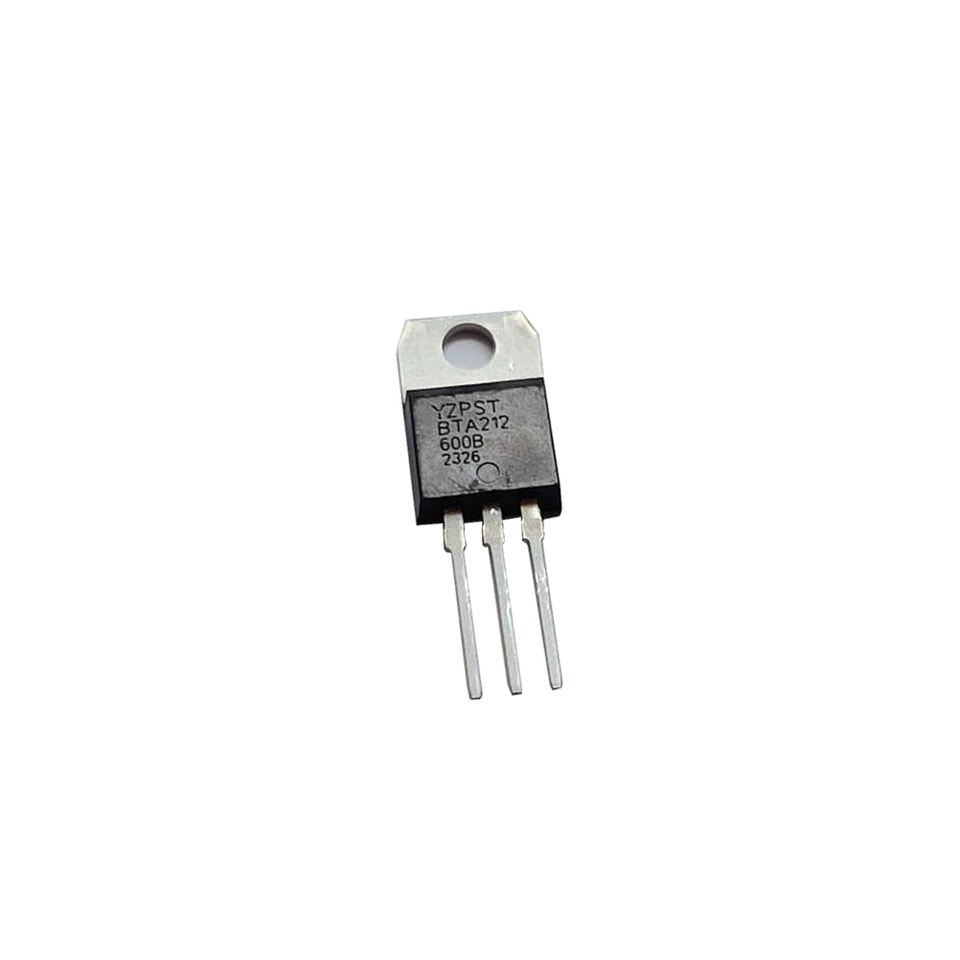

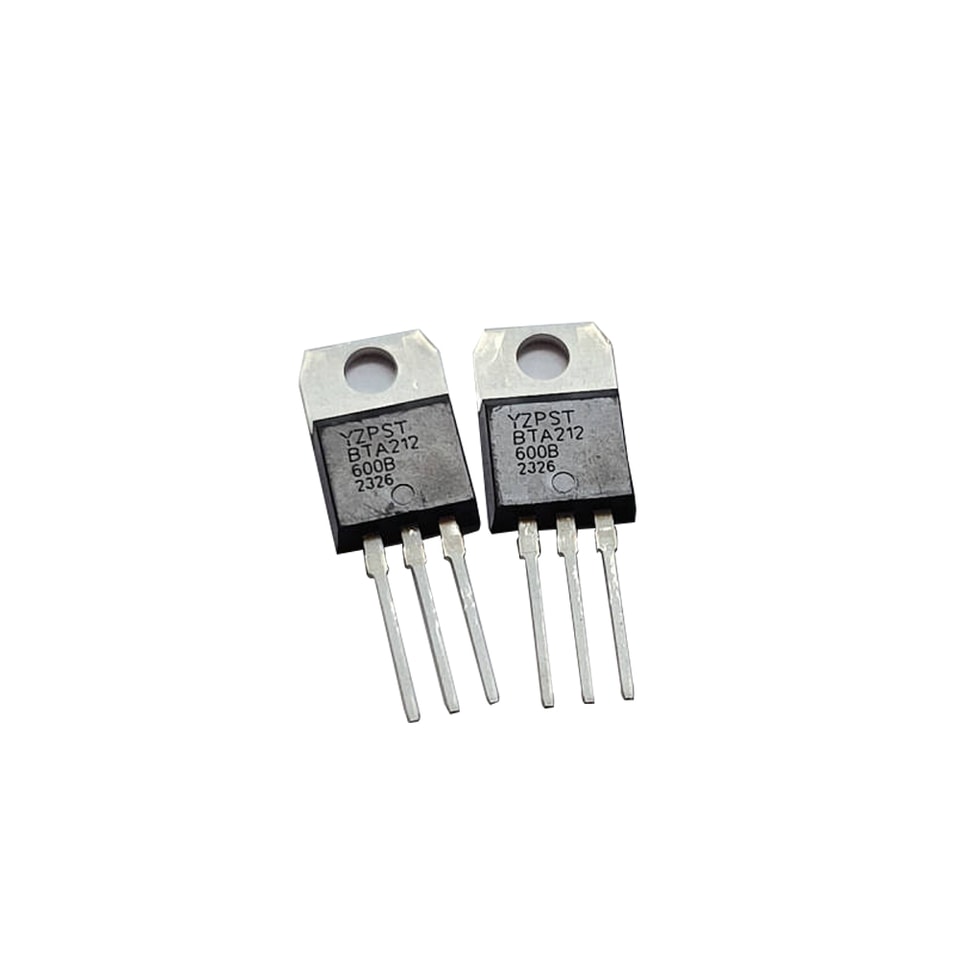

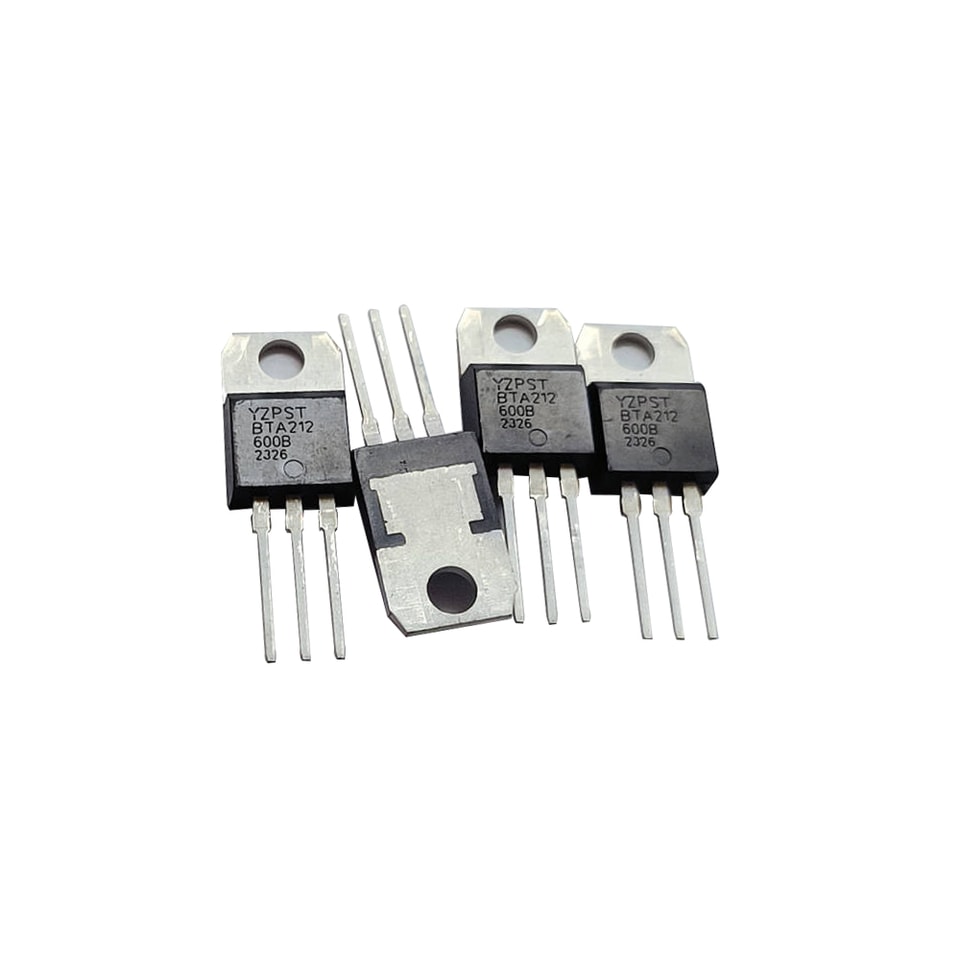

Симисторы с чувствительным затвором YZPST-BTA212-600B
ОБЩЕЕ ОПИСАНИЕ
Пассивационные симисторы с чувствительным затвором в пластиковом корпусе, предназначенные для общего двунаправленного переключения и фазового управления, где требуется высокая чувствительность во всех четырех квадрантах.
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯS ( Ta = 25 OC)
| Параметр | Обозначение | Тип | Ед. изм. |
| Повторяющееся пиковое запирающеесостояние напряжение | VDRM | 600 | V |
| VRRM | |||
| Действующее значение тока в открытом состоянии | IT(СКЗ) | 12 | A |
| Неповторяющийся пиковый | ITSM | 95 | A |
| ток в открытом состоянии | |||
| Макс. рабочая температура перехода | Tj | 110 | oC |
| температура | |||
| Температура хранения | Tstg | -45~ 150 | oC |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ( Ta = 25 OC)
| Параметр | Обозначение | Испытание Условия | Мин | Тип | Макс. | Ед. изм. | |
| Повторяющееся пиковое запирающее напряжениеes | VDRM | 600 | V | ||||
| VRRM | |||||||
| Действующее значение тока в открытом состоянии | IT(СКЗ) | полная синусоида; Tmb ≤107 oC | — | 12 | — | A | |
| Напряжение в открытом состоянии | VT | IT= 15 А | — | 1.4 | 1.65 | V | |
| Ток удержания | IВ | VD = 12 В; IGT = 0,1 А | 60 | мА | |||
| T2+G+ | — | — | 50 | ||||
| Ток срабатывания затвора | T2+G- | — | — | 50 | |||
| ток коллектора | T2-G- | IGT | VD = 12 В; IT = 0,1 А | — | — | 50 | мА |
| T2-G+ | 100 | ||||||
| T2+G+ | — | — | 60 | ||||
| Защёлкивающийся | T2+G- | 90 | |||||
| ток коллектора | T2-G- | IL | VD = 12 В; IGT = 0,1 А | 60 | мА | ||
| T2-G+ | — | — | 90 | ||||
| Управляющий электрод триггер напряжение | VGT | VD = 12 V; IT = 0,1 А | 0.7 | 1.5 | V | ||
