СИЛОВОЙ КОМПОНЕНТ
YZPST-FRD60B20
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы
СВЕРХБЫСТРЫЙ МЯГКОВОССТАНАВЛИВАЮЩИЙСЯ ВЫПРЯМИТЕЛЬНЫЙ ДИОД FRD60B20
P/N:YZPST-FRD60B20
● ОПИСАНИЕ:
FRD60B20 — это сверхбыстрый мягковосстанавливающийся выпрямительный диод. Он отличается низким прямым падением напряжения, низким током утечки, малыми потерями мощности, высокой надежностью систем и соответствует стандарту RoHS.

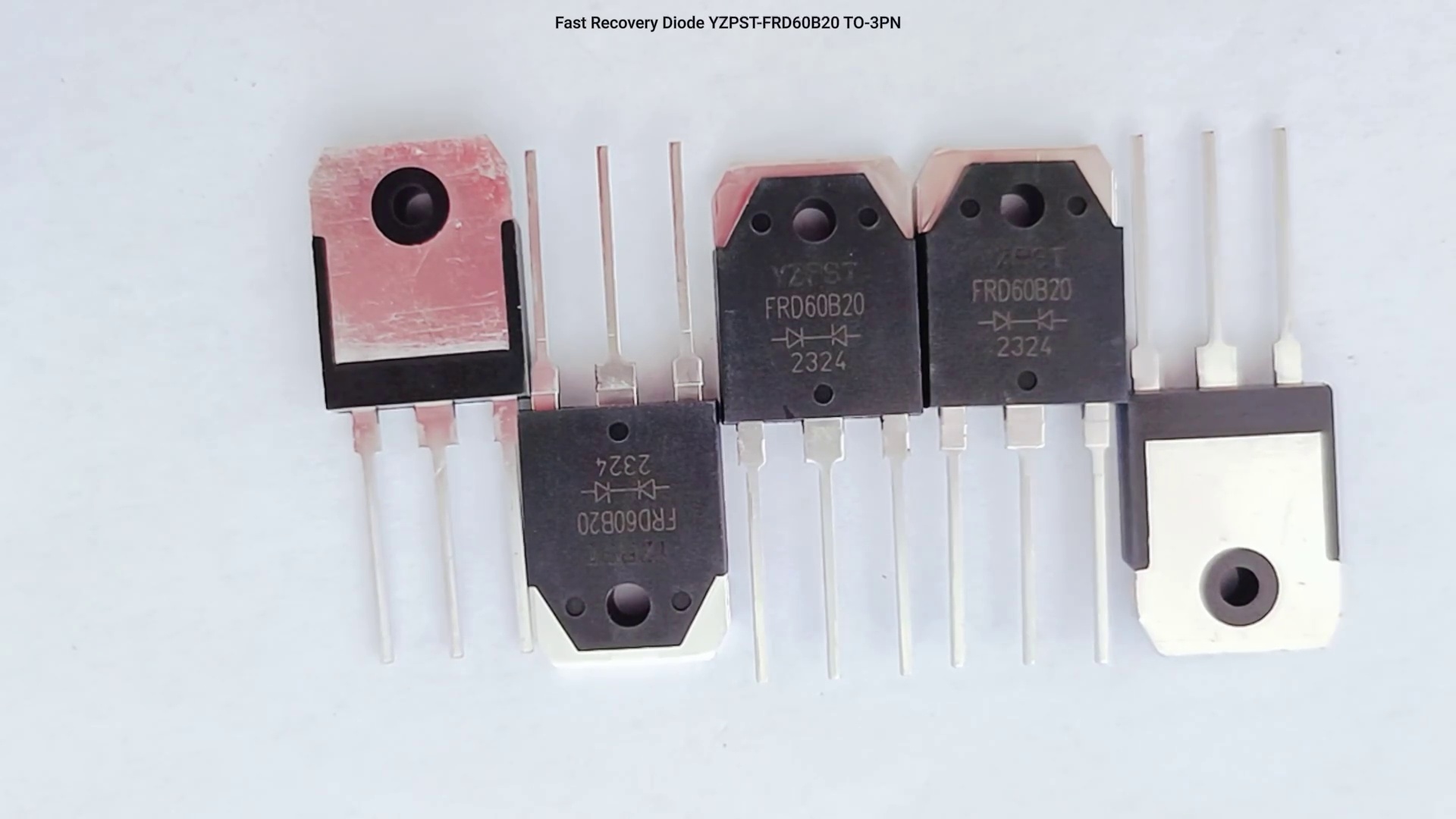

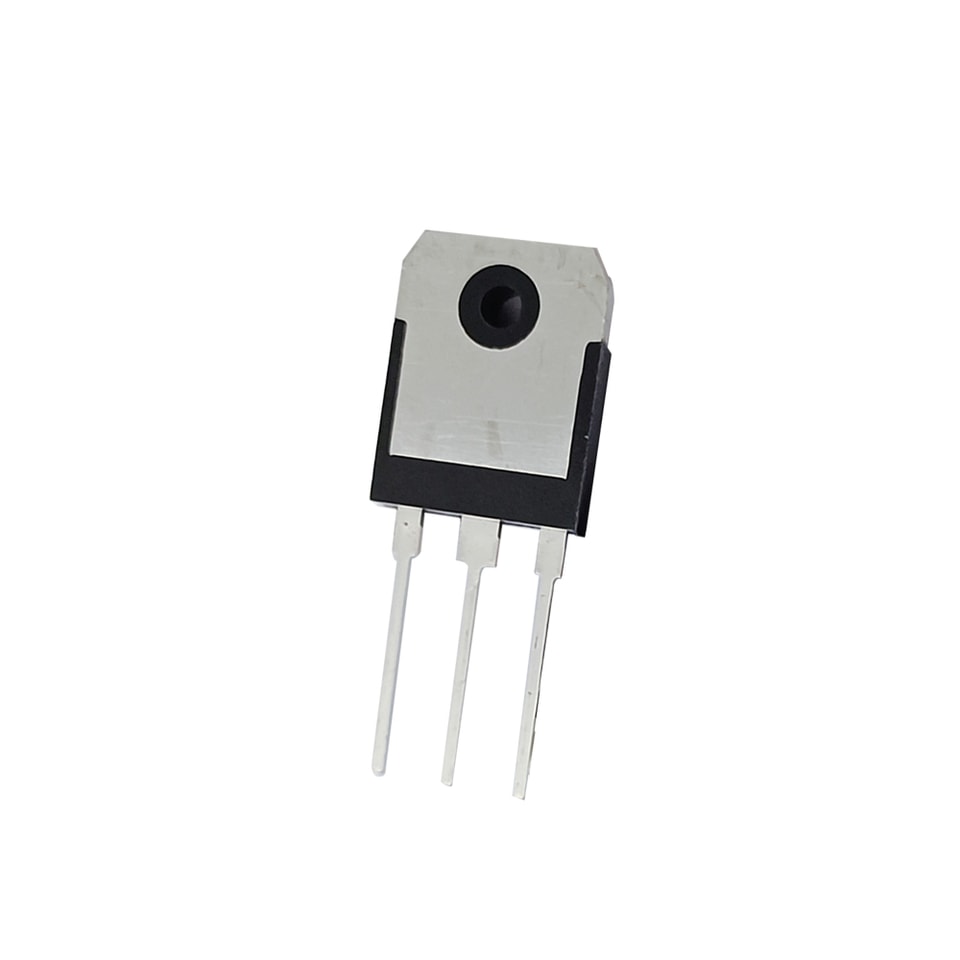

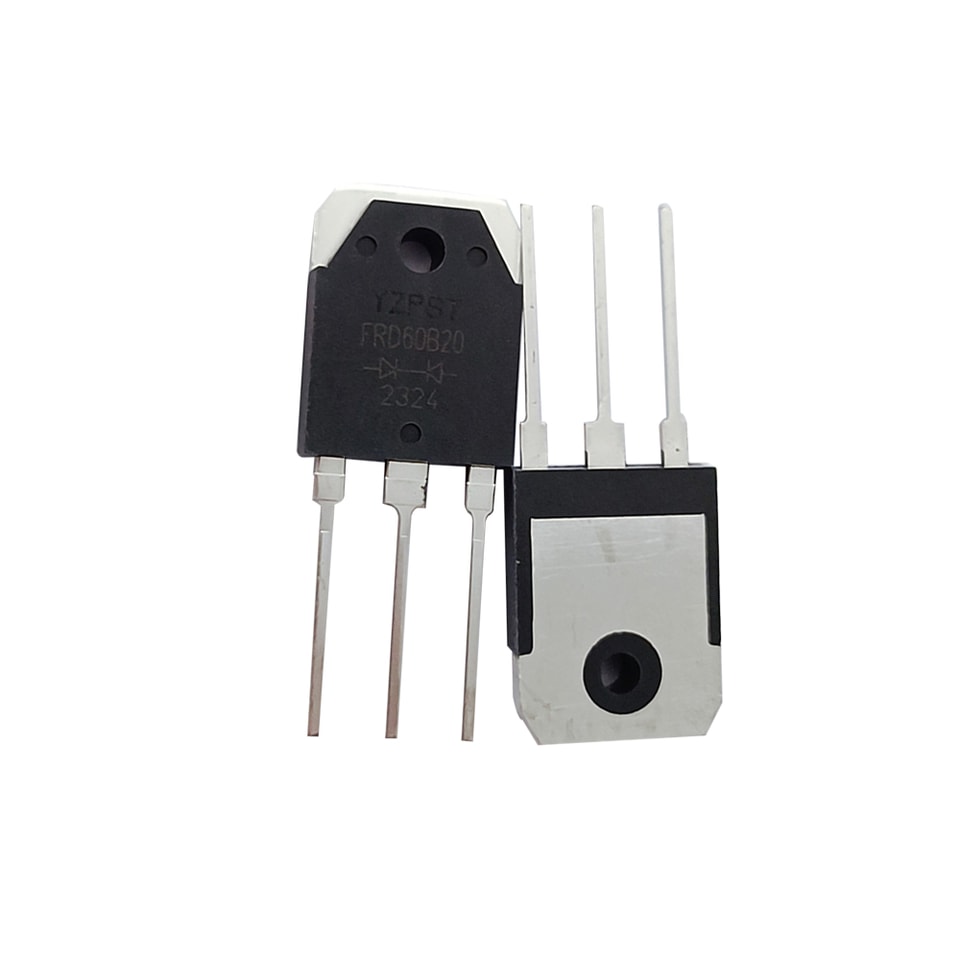

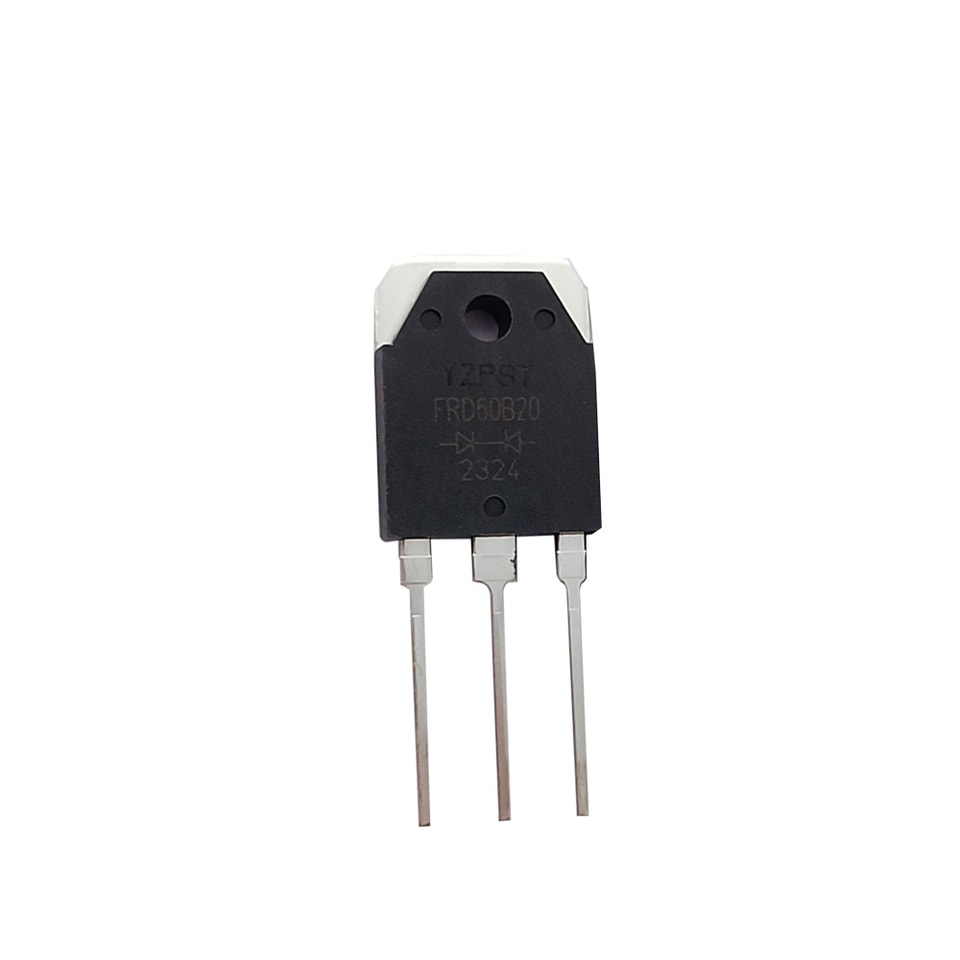

Сверхбыстрый мягковосстанавливающийся выпрямительный диод FRD60B20 в корпусе TO-3PN
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ Параметры (при температуре окружающей среды 25℃, если не указано иное.)
| Обозначение | Параметр | Значение | Ед. изм. |
| VR | Максимальное постоянное обратное напряжение | ||
| VRRM | Максимальное пиковое повторяющееся обратное напряжение | ||
| VRWM | Рабочее пиковое обратное напряжение | 200 | V |
| IF(сред.) | Непрерывный прямой ток коллектора ，TC= 110℃ | 60 | |
| IFSM | Одиночный импульс прямой ток коллектора ，TC=25℃ | 600 | A |
| TДж,TSTG | Температура эксплуатации и Температура храненияre Range | -55 до +175 | °C |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (при температуре окружающей среды 25℃, если не указано иное)
| Обозначение | Параметр | Условия испытаний | Значение | Ед. изм. | ||
| МИН | ТИП | МАКС | ||||
| VBR | Обратное напряжение пробоя | IR= 100µA | 200 | |||
| I F =30A | 0.96 | 1.15 | ||||
| VF | Прямое напряжение | I F =30A, Tj = 125℃ | 0.86 | 1 | V | |
| VR =200V | 20 | |||||
| IR | Обратный ток утечки ток коллектора | Tj = 150℃, VR =200V | 200 | мкА | ||
| I F =0.5A, I R = 1A, | 35 | |||||
| trr | Время обратного восстановления | I RR =0,25 А | нс | |||
| I F = 1A,VR =30V, di/dt=200A/us | 23 | 35 | ||||

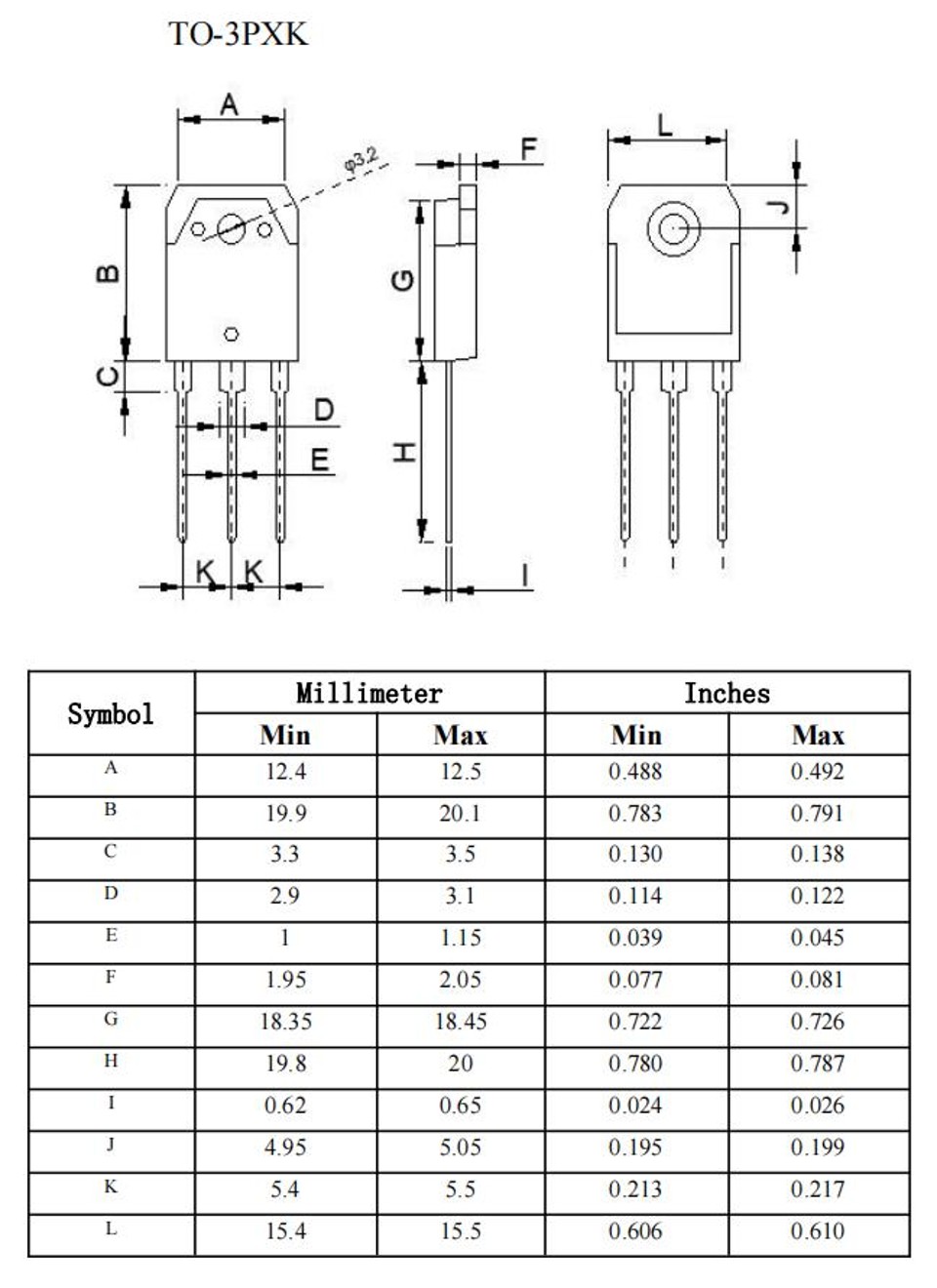

МЕХАНИЧЕСКИЕ ДАННЫЕ КОРПУСА
Дополнительная информация о продукте отсутствует.
