YZPST-2kVDC-0.25UF

Демпфирующий и поглощающий конденсатор

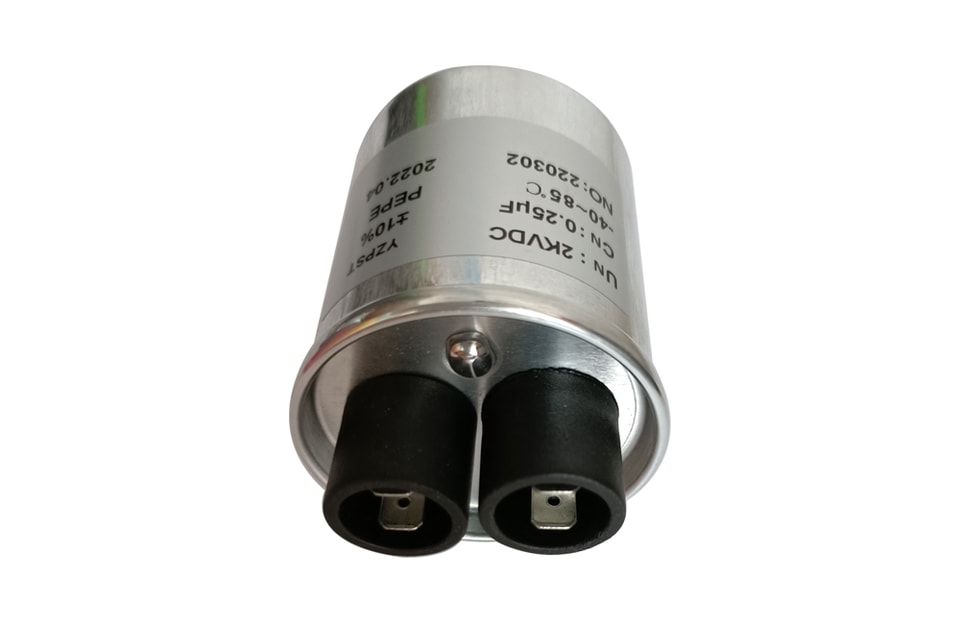

YZPST-2kVDC-0.25μF

1. Назначение изделия
Это изделие в основном используется для коммутации полупроводников, защиты, фильтрации и накопления энергии в электрооборудовании.
2. Характеристики изделия
2.1 Характеристики: Конденсатор содержит высококачественную полипропиленовую пленку и низкотемпературный изоляционный пропиточный состав, без PCB. Электроды изготовлены из специальной алюминиевой фольги для электроники; применяется неполярная рулонная намотка. Выдерживает кратковременные большие токи и импульсы высокого напряжения без потери емкости. Низкие потери, хорошая герметизация, хорошее теплоотведение, длительный срок службы, взрывобезопасность и высокая надежность.
2.2 Внешний вид: матовый корпус из оксида алюминия, привлекательный внешний вид. Антикоррозионная этикетка из PET не отслаивается и не выцветает, компактные размеры, малый вес, удобство монтажа и т. д.
3. Технические параметры
3.1 Основные параметры
3.1 При естественном воздушном охлаждении: максимальная температура корпуса работающего конденсатора составляет 70℃
3.2 Высота над уровнем моря: ≤1000 м
3.3 Относительная влажность: ≤95%
3.4 Номинальное напряжение: UN=2kVDC
3.5 Основная частота: 50Hz
3.6 Номинальная емкость: CN=0.25μF
3.7 Допуск по емкости: ±10%
3.8 Тангенс угла потерь конденсатора tanδ(1kHz)≤0.0005
3.9 Сопротивление изоляции: RC≥3000S
3.10 Испытательное напряжение между выводами: UTTDC=4kVDC, 10S
3.11 Напряжение между выводом и корпусом: UTTDC=5kVDC, 10S
3.12 Корпус: цилиндрический алюминиевый корпус
3.13 Испытание на герметичность: отсутствие утечки в течение 4 часов при номинальной температуре 75℃±5℃
3.14 Испытание на разряд между выводами: 1.1Nvoltage, выдерживает в течение 10 с 20 циклов заряд-разряд постоянным током в прямой и обратной полярности, без пробоя и потери емкости.
3.2 Перегрузка
Конденсатор может работать согласно приведенной ниже таблице, при этом перенапряжение выше
1.1Un основано на отсутствии заметного снижения срока службы конденсатора.

Таблица 1: Перенапряжение промышленной частоты

4. Условия эксплуатации
4.1 Установка для внутреннего применения
4.2 Высота места установки ≤1000 м
4.3 Влажность окружающей среды менее 85%
4.4 Температурная категория: −40/D
4.5 Температура длительной работы конденсатора менее 55℃
4.6 В окружающей среде не должно быть сильных коррозионных металлических паров или воздуха
4.7 Без сильной механической вибрации, без взрывоопасных или легковоспламеняющихся материалов
4.8 При установке следует избегать сильного магнитного поля
Чертеж изделия：

Для получения дополнительной информации оYZPST-2kVDC-0.25UFПожалуйста, скачайте PDF-файл выше под названием «YZPST-2kVDC-0.25UF»
