Плёночные конденсаторы — конденсаторы для переменного тока

Конденсаторы для работы двигателя

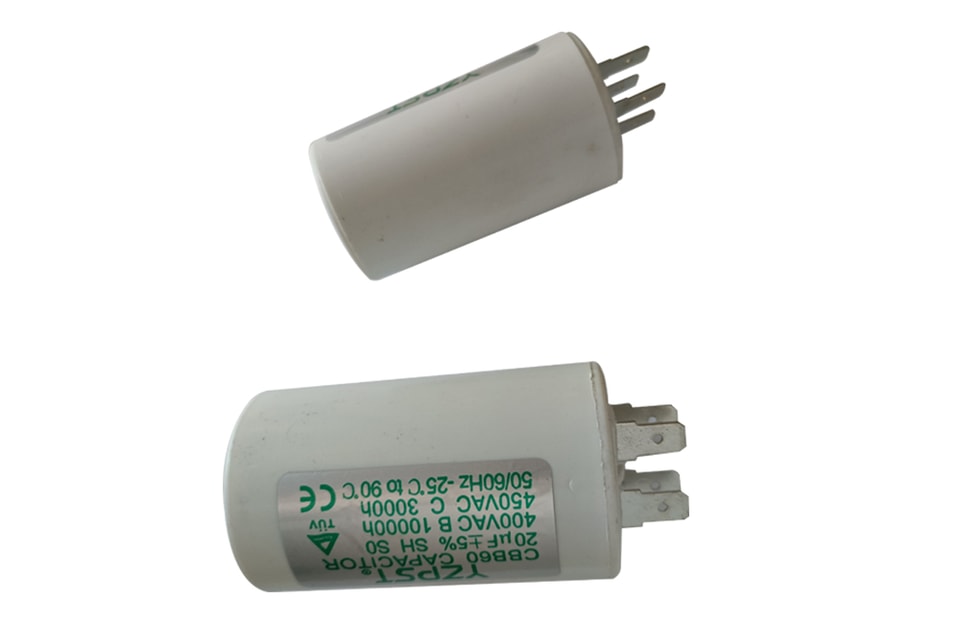

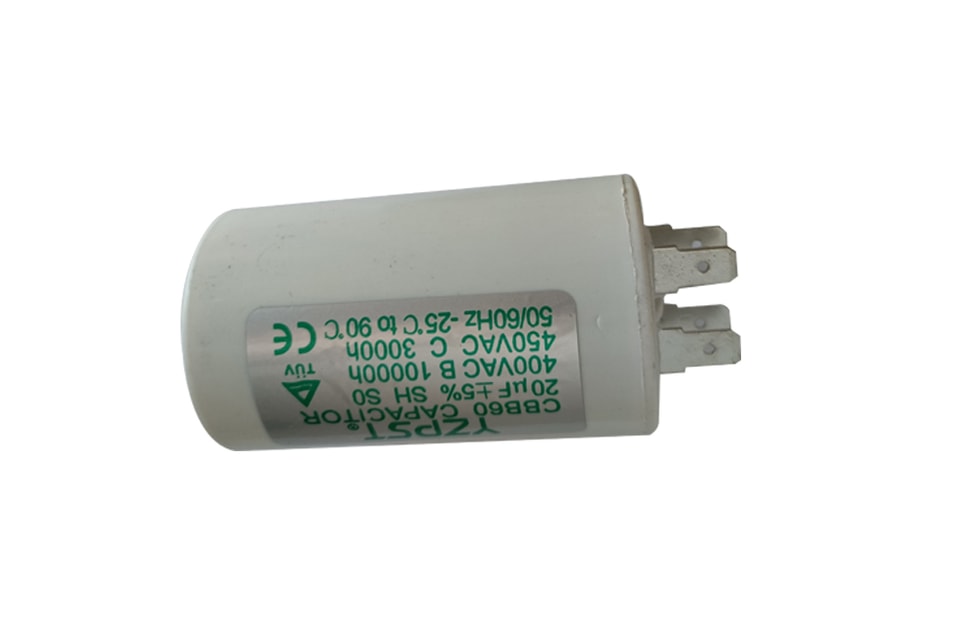

YZPST-CBB60

Конструкция

Диэлектрик: полипропиленовая плёнкаЭлектрод: металлизированная плёнкаАлюминиевый корпус, металлическая крышкаНаполнитель: растительное масло, соответствует RoHS

Особенности

Самовосстанавливающиеся свойства

Низкий коэффициент потерь

Защитное устройство отключения при избыточном давлении

Класс безопасности S2 согласно IEC 60252-1:2011+A1

Высокое сопротивление изоляции

Типичные области примененияДля общих применений с синусоидальным напряжением,в основном как рабочий конденсатор двигателяКлеммыклемма Fast-on 250# 1+1

Технические данные и характеристики
Справочные стандарты	IEC 60252-1：：2011+A1 GB/T3667
Класс безопасности по IEC 60252-1 2001-02	S0
Срок службы по IEC 60252 2001	Класс C
Номинальная ёмкость CR	3,15 мкФ 4 мкФ 5 мкФ
Допуск	±5%
Номинальное напряжение VR	450 В AC
Номинальная частота fR	50/60 Гц
Предельные значения
Максимально допустимое напряжение Vмакс.	1,1 ∙ VR (ВR= номинальное напряжение)
Максимально допустимый ток Iмакс.	1,3 ∙ IR (IR= номинальный ток)
Приемо-сдаточные испытания
Испытательное напряжение переменного тока, вывод-вывод, VT	2,0 ∙ VR, 10 с

Технические данные и характеристики
Справочные стандарты	IEC 60252-1：：2011+A1 GB/T3667
Класс безопасности по IEC 60252-1 2001-02	S0
Срок службы по IEC 60252 2001	Класс C
Номинальная ёмкость CR	3,15 мкФ 4 мкФ 5 мкФ
Допуск	±5%
Номинальное напряжение VR	450 В AC
Номинальная частота fR	50/60 Гц
Предельные значения
Максимально допустимое напряжение Vмакс.	1,1 ∙ VR (ВR= номинальное напряжение)
Максимально допустимый ток Iмакс.	1,3 ∙ IR (IR= номинальный ток)
Приемо-сдаточные испытания
Испытательное напряжение переменного тока, вывод-вывод, VT	2,0 ∙ VR, 10 с

Испытательное напряжение изоляции выводы — корпус	3000 В AC, 2 с
Сопротивление изоляции Rins или постоянная времени t Rins при 20 °C, относительная влажность ≤ 65 % (минимальные значения при поставке)	10000 с



Коэффициент потерь tan d при 20 °C/20 °C	£1,0 ∙ 10-3 (100 Гц)
Максимальная скорость нарастания напряжения dV/dtмакс.	10 В/ms
Климатические данные
Климатическая категория	25/85/21 по IEC 60068-1
Нижняя категория Tмин.	–25°C
Верхняя категория Tмакс.	+85 °C
Испытание на влажное тепло tиспытание	21 день
Механические и тепловые свойства материала изолятора выводов
Материал выводов
n совместимо с UL 94 V2
n Испытание раскаленной проволокой по IEC60335-1/IEC60695-2-1	Самозатухание в течение 2 секунд после удаления раскаленной проволоки без воспламенения оберточной бумаги по GWT
n Деталь совместима с EN 60335-1
Соответствие RoHS
Соответствие директиве 2002/95/EC
Одобрения: см. таблицу утвержденных номиналов
