Демпфирующий и поглощающий конденсатор

1. Назначение изделия

Данное изделие в основном используется для коммутации, защиты, фильтрации и накопления энергии в силовом электрооборудовании.

2. Характеристики изделия
2.1 Особенности: Конденсатор содержит высококачественную полипропиленовую пленку и низкотемпературный изоляционный компаунд, не содержит PCB. Электроды изготовлены из специальной алюминиевой фольги для электроники; применена безиндуктивная намотка. Выдерживает кратковременные большие токи и импульсы высокого напряжения без потери емкости. Низкие потери, хорошая герметизация, эффективный теплоотвод, длительный срок службы, взрывозащищенное исполнение и высокая безопасность.

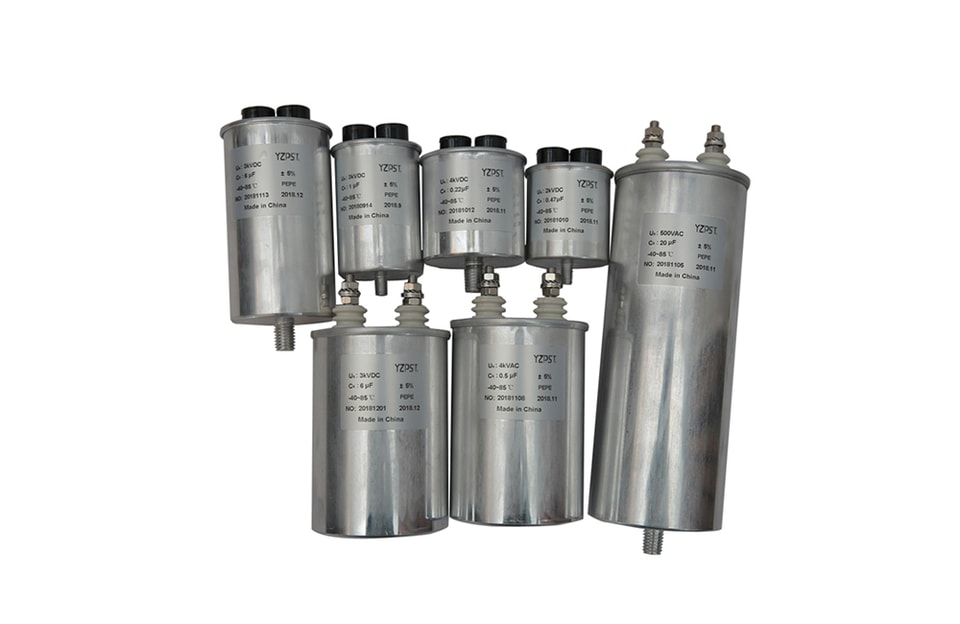

2.2 Внешний вид: матовый корпус из оксида алюминия, привлекательный внешний вид. Антикоррозионная этикетка из PET не отслаивается, не выцветает, изделие отличается небольшими габаритами, малой массой, удобством монтажа и т. д.

3. Ссылочный стандарт
3.1 GB/T 17702.1-1999 Силовые конденсаторы, часть 1, общие положения.
3.2 GB/T 17702.2-1999 Силовые конденсаторы, часть 2: испытания на изоляцию предохранителя, испытание на разрушение, самовосстановление и требования к долговечности.

4. Технические параметры

4.1 Основные параметры
4.1 При естественном охлаждении воздухом максимальная температура корпуса рабочего конденсатора составляет 70℃
4.2 Высота над уровнем моря: ≤1000 м
4.3 Относительная влажность: ≤95%
4.4 Номинальное напряжение: UN=2kVDC
4.5 Основная частота: 50 Гц
4.6 Номинальная емкость: CN=0,25μF
4.7 Допуск по емкости: ±10%
4.8 Тангенс угла потерь конденсатора tanδ(1kHz)≤0,0005
4.9 Сопротивление изоляции: RC≥3000S
4.10 Испытательное напряжение на выводах: UTTDC=4kVDC, 10 с
4.11 Напряжение между выводом и корпусом: UTTDC=5kVDC, 10 с

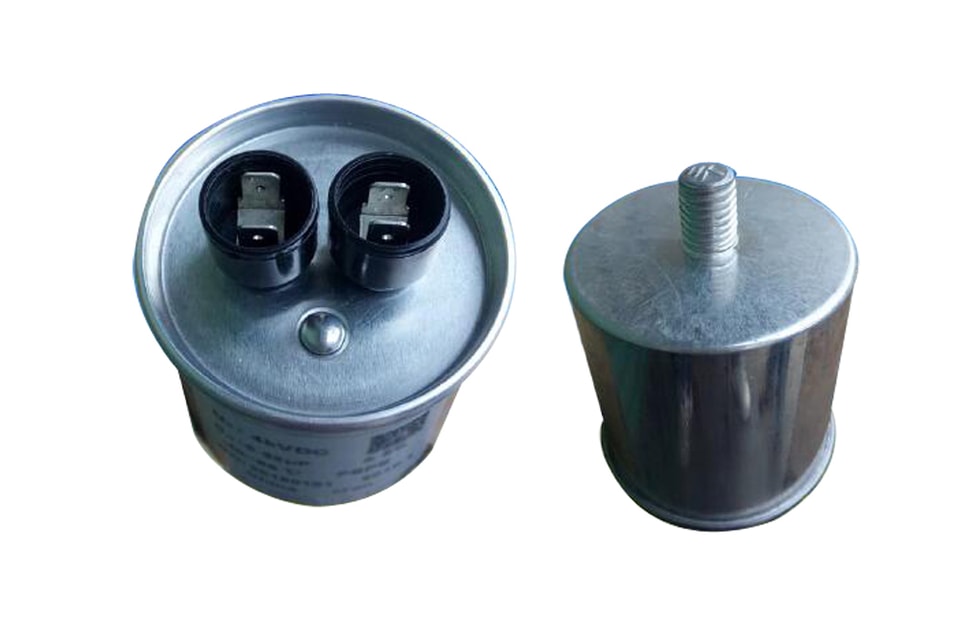

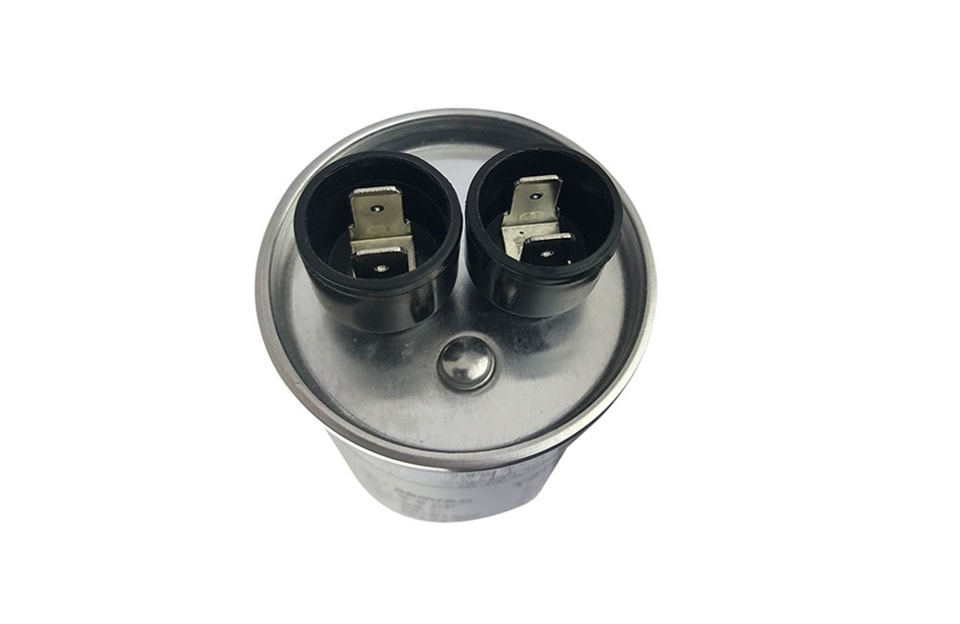

4.12 Корпус: цилиндрический алюминиевый корпус
4.13 Испытание на герметичность: отсутствие утечек в течение 4 часов при номинальной температуре 75℃±5℃
4.14 Испытание на разряд между выводами: при 1,1 напряжения, 10 с, выдерживает 20 циклов DC-заряда и разряда с изменением полярности без пробоя и потери емкости.

4.2 Перегрузка
Конденсатор может работать в соответствии с приведенной ниже таблицей, при этом перенапряжение выше 1,1Un допустимо при отсутствии заметного сокращения срока службы конденсатора.

Перенапряжение	Максимальная продолжительность в течение суток	Примечание
1.1UN	Время перегрузки 30%	регулировка системы
1.15UN	30 мин
1.2UN	5 мин
1.3UN	1 мин	переключение системы
1.5UN	100 мс

5. Условия эксплуатации
5.1 Для внутренней установки
5.2 Высота места установки не более 1000 м
5.3 Относительная влажность воздуха менее 85%
5.4 Температурная категория: －40/D
5.5 Долговременная рабочая температура конденсатора менее 55℃
5.6 В окружающей среде не должно быть сильных коррозионных паров или воздуха, разрушающих металл
5.7 Отсутствие сильной механической вибрации, взрывоопасных и легковоспламеняющихся материалов
5.8 Место установки следует выбирать вдали от сильного магнитного поля

6. Габаритные размеры изделия (см. вставной чертеж в конце)

7. Контроль и испытания при выпуске с завода
7.1 Заводская приемка и контроль
7.1.1 Визуальный контроль
7.1.2 Проверка емкости
7.1.3 Проверка угла потерь (tanδ)
7.1.4 Проверка напряжения на выводах
7.1.5 Проверка напряжения между выводом и корпусом
7.1.6 Проверка герметичности
7.2 Приемочный контроль
7.2.1 Комплект поставки
7.2.2 Протокол испытаний
7.2.3 Сертификат соответствия
7.2.4 Руководство по установке
7.2.5 При получении конденсатора заказчик должен проверить внешний вид на наличие деформации и повреждений корпуса, вертикальность изолятора относительно изоляционного корпуса, а также правильность маркировки.
7.2.6 При наличии испытательного оборудования можно проверить емкость; допуск составляет 3%, что должно соответствовать паспортной табличке и протоколу испытаний.

8. Транспортировка и хранение
8.1. Указания по транспортировке
8.1.1 Транспортировать только в надлежащим образом упакованной таре.
8.1.2 Избегать ударов и трения
8.2. Указания по хранению
8.2.1 Хранить в вертикальном положении, вдали от источников тепла и коррозионно-активного воздуха.
8.2.2 Не штабелировать; между конденсаторами следует использовать прокладки.

9. Монтаж и защита
9.1.1 Конденсатор можно устанавливать вертикально или горизонтально в месте, где алюминиевый корпус будет надежно защищен. Расстояние между конденсаторами должно быть не менее 50 мм, а место установки — хорошо проветриваемым.
9.1.2 Убедитесь, что конденсатор не подвергается вибрации и что расстояние до любых теплостойких элементов составляет более 50 мм.
9.1.3 Для группы конденсаторов должна быть предусмотрена надлежащая защита, например предохранитель, реле и т. п.
9.1.4 Если конденсатор не подключен к общей электрической системе, требуется его ручной разряд.

10. Техническое обслуживание
10.1 Рекомендуется ежедневно проверять внешний вид конденсатора на наличие возможных проблем, таких как утечка электролита или нагрев клемм.
10.2 Фиксируйте температуру в месте установки конденсатора.
10.3 Регулярная проверка конденсатора может проводиться 1 раз в год и зависит от фактических условий эксплуатации.
10.4 Проверяйте ёмкость конденсатора и каждый раз фиксируйте результаты для сравнения с предыдущими записями. При заметном изменении замените его конденсатором с теми же характеристиками. Также проверяйте каждый конденсатор на наличие утечки или загрязнения. При загрязнении очищайте его.
10.5 Проверьте, чтобы все клеммы были надёжно соединены. Своевременно устраняйте неисправности, чтобы избежать возможных аварий.

11. Замена
11.1 При отсутствии ёмкости
11.2 Повреждение корпуса
11.3 Утечка электролита
11.4 Срок эксплуатации более 10 лет.

12. Гарантия качества и сервис продаж
Руководствуясь политикой качества «тщательное изготовление, научное управление, непрерывное совершенствование и удовлетворённость клиента», а также стремясь повысить доверие к нам во всём мире и реализовать стратегическую цель компании, мы даём всем нашим клиентам следующие обязательства:

12.1 Дальнейшее совершенствование системы качества и усиление управления качеством, чтобы гарантировать соответствие каждого изделия стандартам IEC, национальным стандартам и отраслевым стандартам электроэнергетики.

12.2 Обеспечивать клиентам качественное обслуживание до продажи, во время продажи и после продажи; а при наличии претензий по качеству в течение срока «китайских национальных трёх гарантий» ответ будет дан в течение 24 часов.

12.3 Применяется система «китайских национальных трёх гарантий». Если в течение действующего гарантийного срока 1 год возникнет проблема качества, мы строго выполним обязательства по договору. Если срок гарантии 1 год истёк, клиент может обратиться с гарантийным талоном для ремонта. Гарантия качества не предоставляется в случае повреждений, вызванных человеческим фактором при монтаже, эксплуатации и обслуживании.
