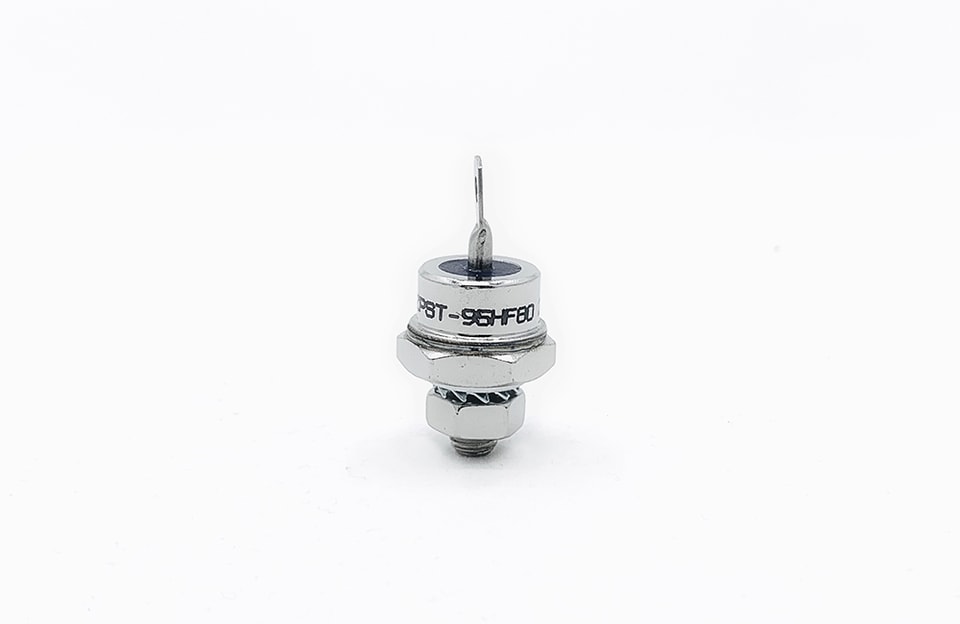

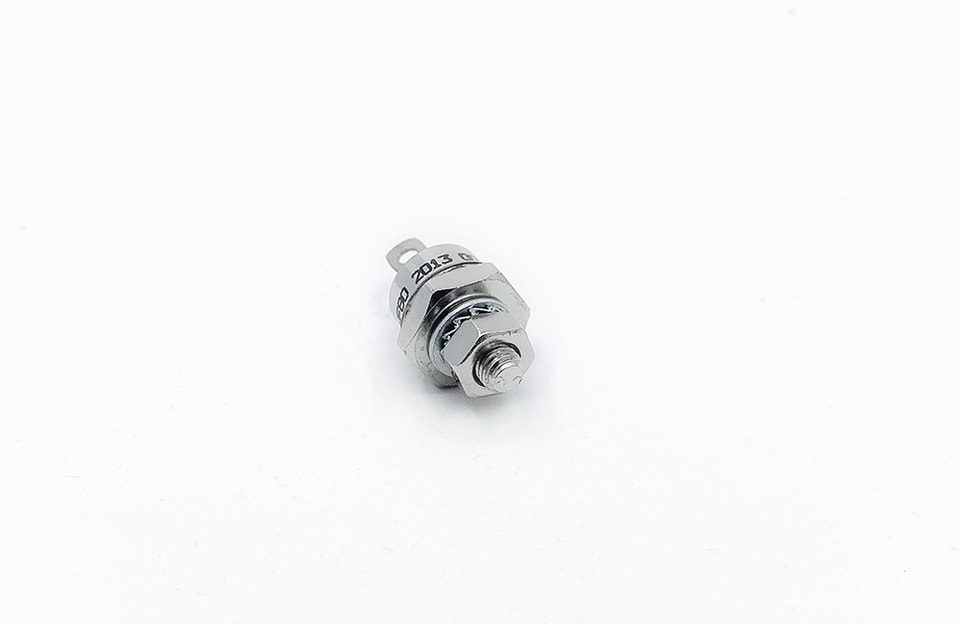

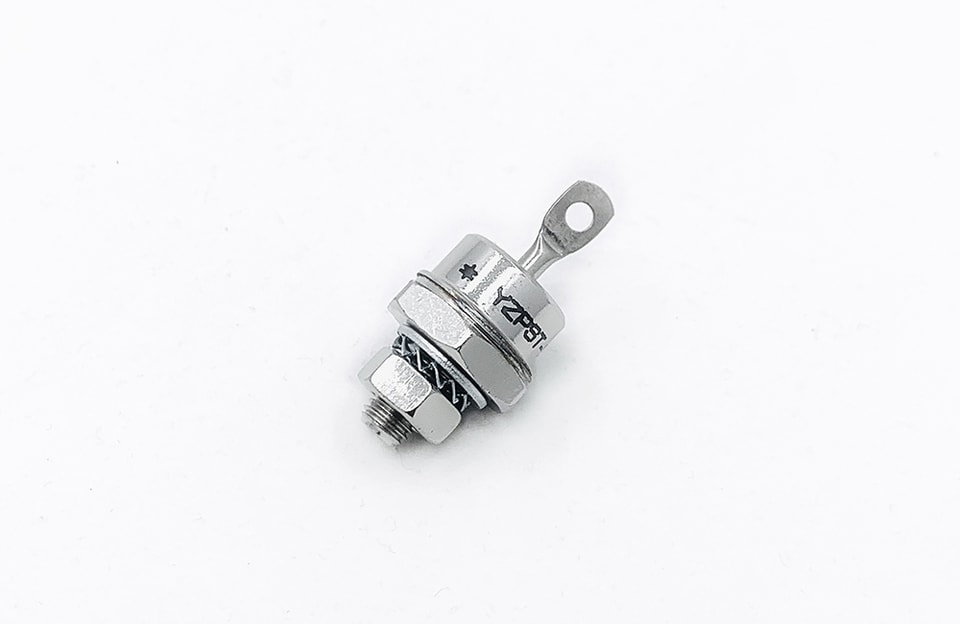

YZPST-95HF80
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Прямое проведение
Параметр | Обозначение | Мин. | Макс. | Тип. | Единицы измерения | Условия |
Повторяющееся пиковое обратное напряжение | VRRM | 800 | V | Tj = 150 °C | ||
Неповторяющееся пиковое обратное напряжение | VRSM | 960 | V | Tj = 150 °C | ||
Макс. средний прямой ток | IF(AV) | 95 | A | Синусоидальная форма, проводимость 180°, Tc=140 °C | ||
Макс. действующее значение прямого тока | IF(RMS) | 149 | A | Номинальное значение | ||
Макс. пиковый однопериодный прямой неповторяющийся импульсный ток | IFSM | 2000 | A | 10,0 мс (50 Гц), полусинусоида, Tj = 180 °C, VRM = 0.6VRRM | ||
Максимальное I²t для предохранителей | I2t | 20 | кА²с | |||
Макс. падение прямого напряжения | VFM | 1.40 | V | ITM = 267A; Tc=25 °C | ||
Пороговое напряжение | VF0 | 0.73 | V | |||
Сопротивление наклона | rf | 3.0 | мОм |
Параметр | Обозначение | Мин. | Макс. | Тип. | Единицы измерения | Условия |
Рабочая температура | Tj | -55 | +180 | °C | ||
Температура хранения | Tstg | -55 | +180 | °C | ||
Заряд обратного восстановления | Qrr | - | мкКл | |||
Тепловое сопротивление — переход-корпус | RQ (j-c) |
-
-
| 0.27 | К/Вт | ||
Тепловое сопротивление — корпус–радиатор | RQ (c-s) |
-
-
| 0.25 | К/Вт | ||
Монтажное усилие | P | 3.4 | Н·м | ± 10% | ||
Масса | W | - | - | 16 | g | примерно |
Тип корпуса | DO-5 | См. таблицу габаритов |
