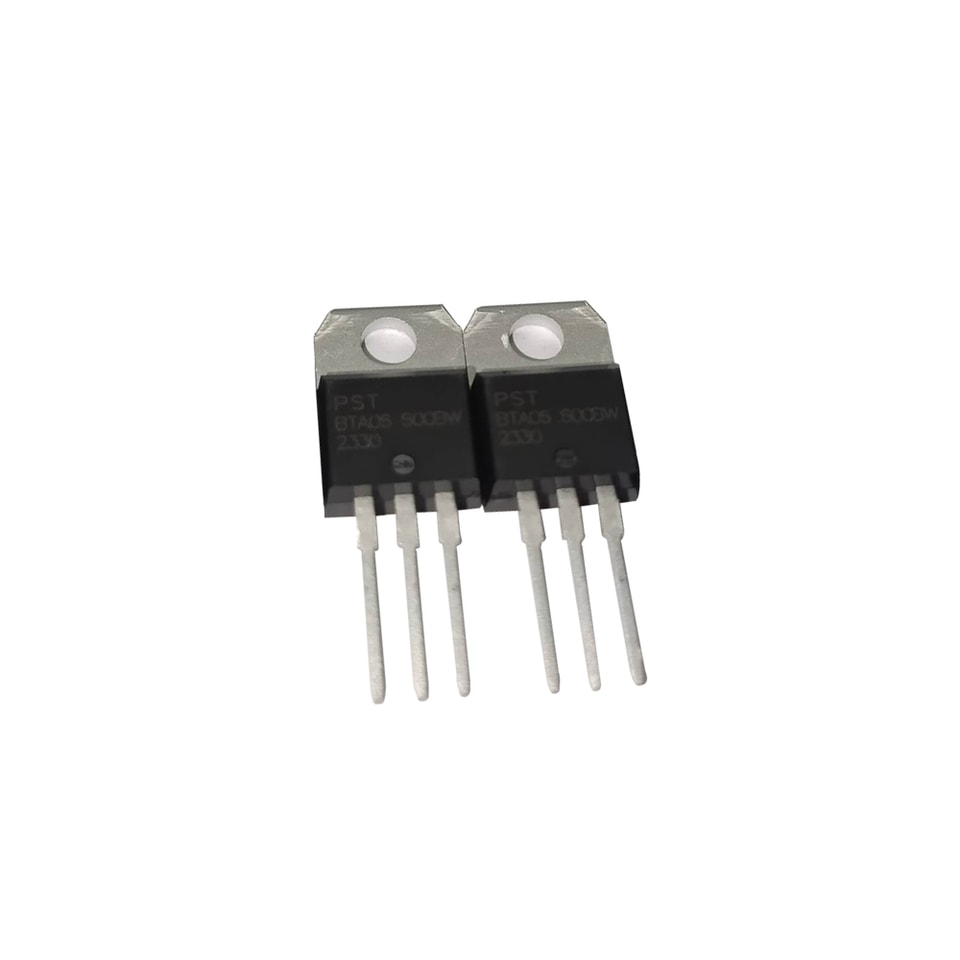

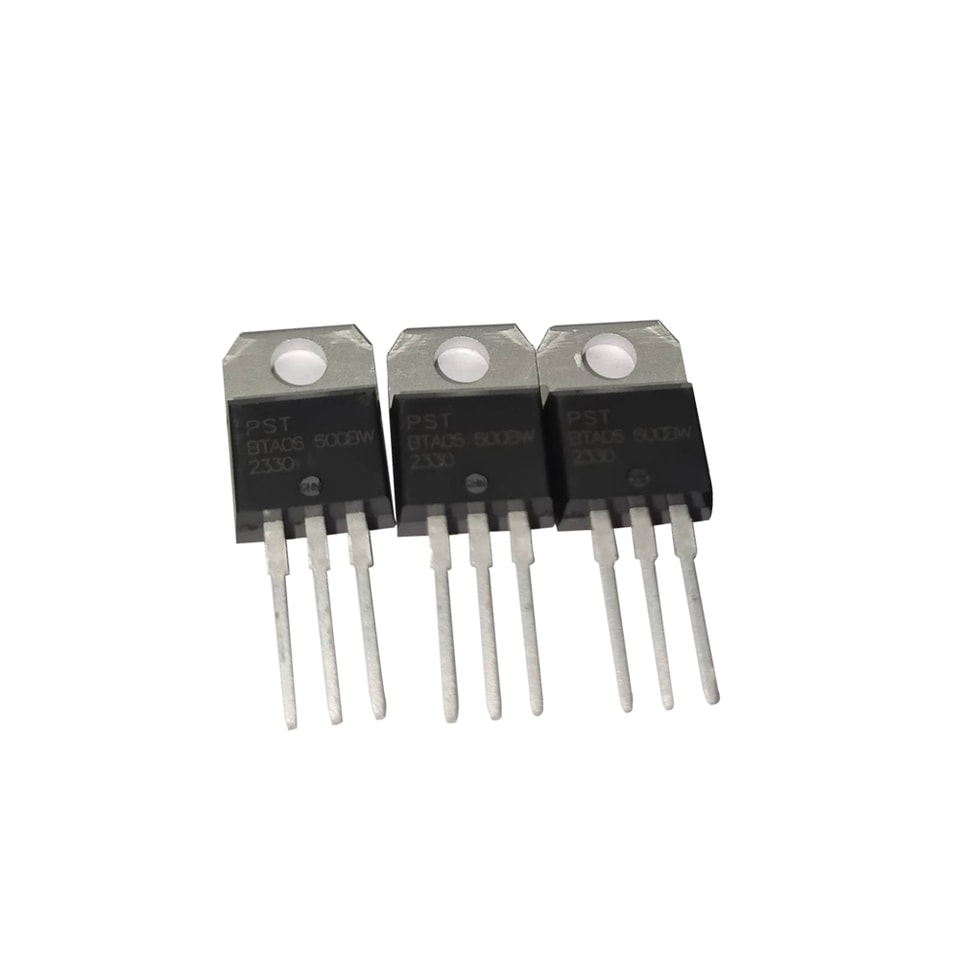

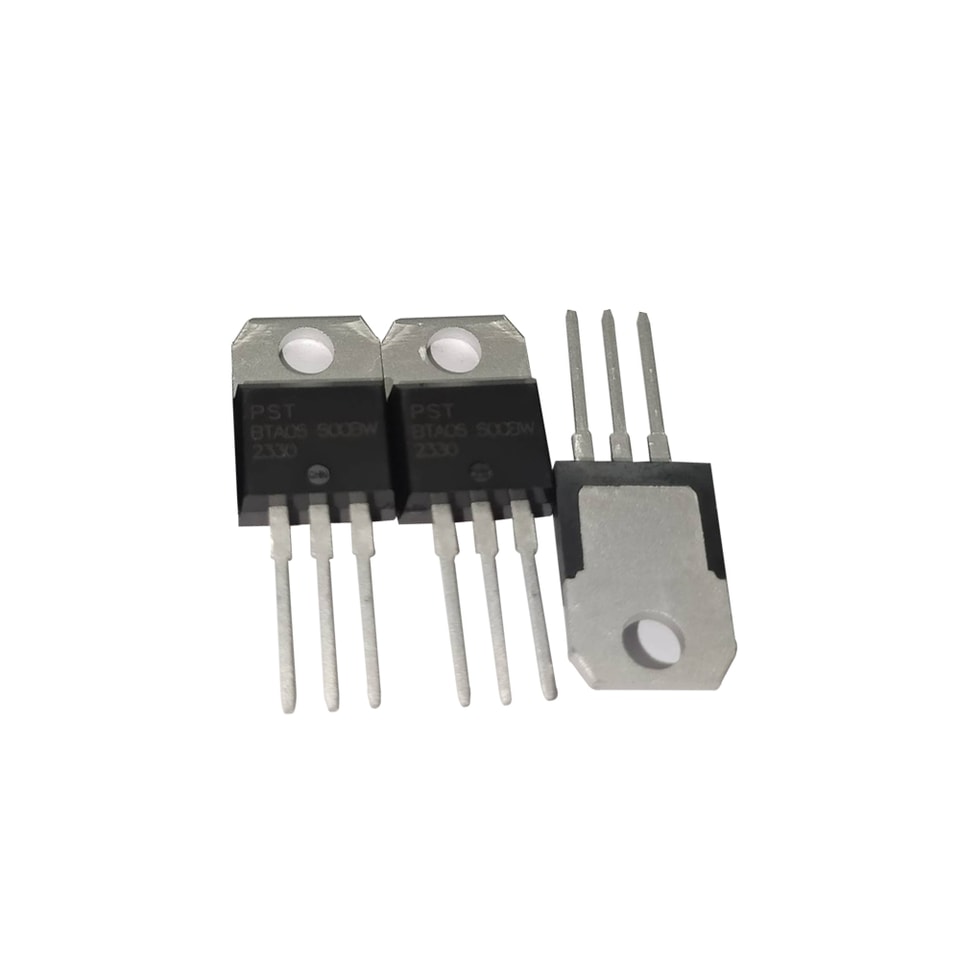

YZPST-BTA06-600BW Триак 6A, 600V с высоким dv/dt BTA06-600BW
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Серия симисторов BTA06/BTB06 на 6 А
YZPST-BTA06-600BW
Триак 6A, 600V с высоким dv/dt BTA06-600BW
ОПИСАНИЕ:
Благодаря высокой стойкости к импульсным токовым нагрузкам симисторы серии BTA06/BTB06 обеспечивают высокий dv/dt и сильную помехоустойчивость к электромагнитным помехам.
Благодаря высоким коммутационным характеристикам 3-квадрантные изделия особенно рекомендуются для применения на индуктивной нагрузке. Благодаря изоляции всех трёх выводов от внешнего радиатора BTA06 обеспечивает номинальное напряжение изоляции 2500 VRMS в соответствии со стандартами UL.
ОСНОВНЫЕ ОСОБЕННОСТИ:
обозначение | значение | ед. |
IT(RMS) | 6 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤1,5 | V |
ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ Номинальные параметры:
Параметр | Обозначение | Значение | Ед. изм. |
Диапазон температуры перехода при хранении | Tstg | -40~150 | ℃ |
Диапазон рабочей температуры p-n перехода | Tj | -40~125 | ℃ |
Повторяющееся пиковое напряжение в закрытом состоянии (Tj=25℃) | VDRM | 600/800 | V |
Повторяющееся пиковое обратное напряжение (Tj=25℃) | VRRM | 600/800 | V |
Действующее значение тока в открытом состоянии | IT(RMS) | 6 | A |
Пиковый неповторяющийся импульсный ток в открытом состоянии (полный цикл, F=50 Гц) |
ITSM |
60 |
A |
Значение I2t для плавления предохранителя (tp=10 мс) | I2t | 18 | А²·с |
Критическая скорость нарастания тока в открытом состоянии (IG=2× IGT) | dI/dt | 50 | А/μs |
Пиковый ток затвора | IGM | 2 | A |
Средняя рассеиваемая мощность на затворе | PG(AV) | 1 | W |
Пиковая мощность на затворе | PGM | 5 | W |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Tj=25℃ если не указано иное)
3 квадранта：
| Параметр | Значение | |||||||
| Условия испытаний | Квадрант | TW | SW | CW | BW | Ед. изм. | ||
| IGT | VD=12 В, | 5 | 10 | 35 | 50 | мА | ||
| VGT | RL=33 Ом | Ⅰ- Ⅱ-Ⅲ | МАКС | 1.5 | V | |||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ | МИН | 0.2 | V | |||
| IВ | IT=100мА | МАКС | 6 | 10 | 35 | 60 | мА | |
| Ⅰ-Ⅲ | 10 | 15 | 50 | 70 | ||||
| IL | IG=1.2IGT | Ⅱ | МАКС | 15 | 25 | 60 | 80 | мА |
| VD=2/3VDRM Tj=125℃ Открытие затвора | ||||||||
| dV/dt | МИН | 50 | 100 | 500 | 1000 | V/ мкс | ||
4 квадранта：
| Параметр | Значение | |||||
| Условия испытаний | Квадрант | C | B | Ед. изм. | ||
| Ⅰ- Ⅱ-Ⅲ | 25 | 50 | мА | |||
| IGT | VD=12 В, | Ⅳ | 50 | 70 | мА | |
| VGT | RL=33 Ом | ВСЕ | МАКС | 1.5 | V | |
| VGD | VD=VDRM | ВСЕ | МИН | 0.2 | V | |
| IВ | IT=100мА | МАКС | 40 | 60 | мА | |
| IL | IG=1.2IGT | Ⅰ-Ⅲ- Ⅳ | МАКС | 50 | 70 | мА |
ТЕПЛОВЫЕ СОПРОТИВЛЕНИЯ
| Обозначение | Условия испытаний | Значение | Ед. изм. | |
| TO-251-4R/ TO-252-4R | 2.8 | |||
| TO-220A (изолированный） | 3.4 | |||
| TO-220B (неизолированный） | 2.2 | ℃/Вт | ||
| Rth(j-c) | переход до case(AC) | TO-220F (изолированный） | 3.2 | |
КОРПУС МЕХАНИЧЕСКИЕ ДАННЫЕ
