YZPST-BTA06-600SW
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
YZPST-BTA06-600SW

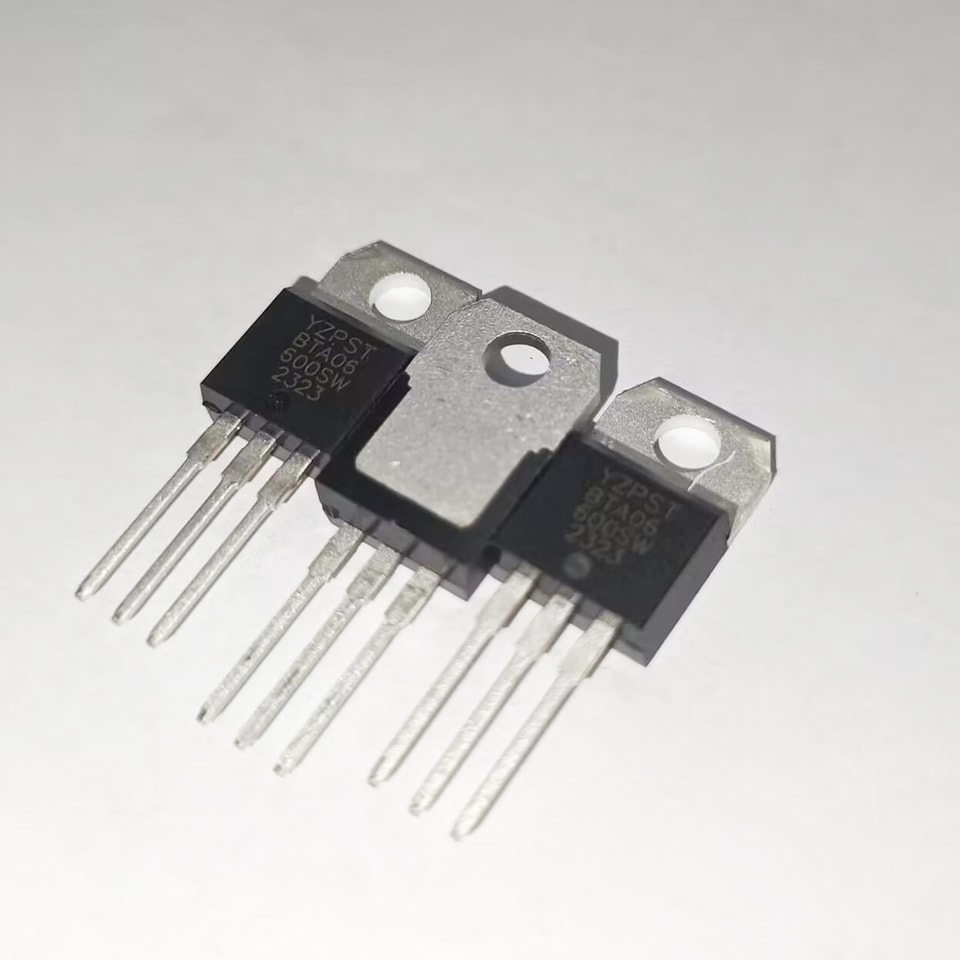

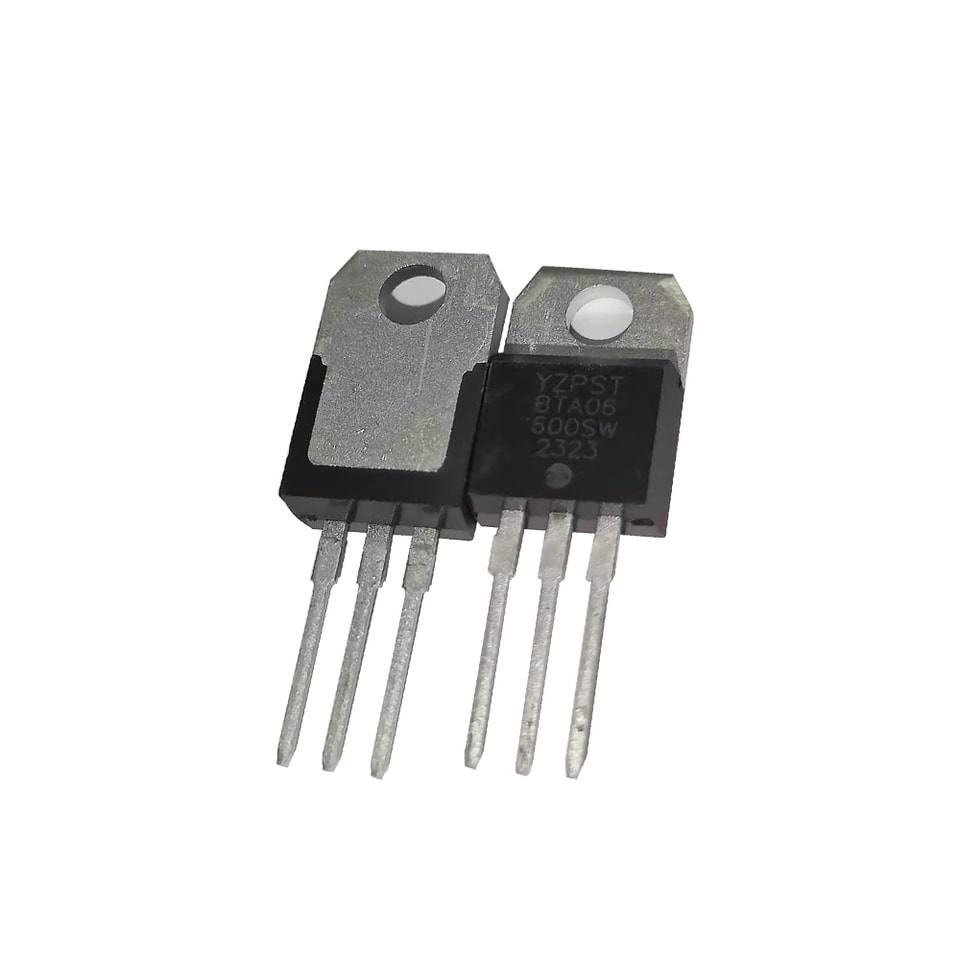

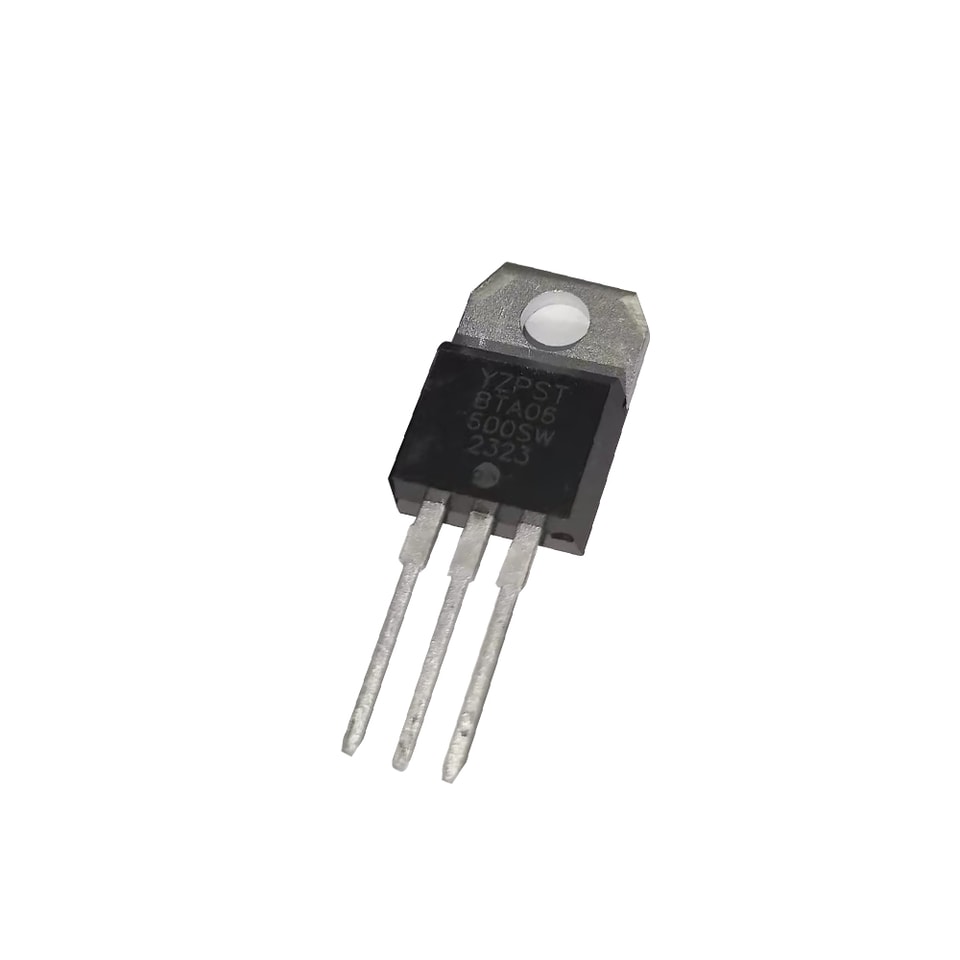

Высокие коммутационные характеристики, симистор BTA06 600SW, 6А, корпус TO-220
BTA06/BTB06 Серия 6A симисторы
ОПИСАНИЕ:
Благодаря высокой стойкости к импульсным токовым нагрузкам симисторы серии BTA06/BTB06 обеспечивают высокий dv/dt и сильную помехоустойчивость к электромагнитным помехам.
Благодаря высоким коммутационным характеристикам 3-квадрантные изделия особенно рекомендуются для применения на индуктивной нагрузке. Благодаря изоляции всех трёх выводов от внешнего радиатора BTA06 обеспечивает номинальное напряжение изоляции 2500 VRMS в соответствии со стандартами UL.
ОСНОВНЫЕ ОСОБЕННОСТИ:
sсимвол | значениеe | uЕд. |
IT(RMS) | 6 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤ 1.5 | V |
ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ:
Параметр | Sсимвол | Значe | UЕд. |
Диапазон температуры перехода при хранении | Tstg | -40~150 | C |
Диапазон температуры перехода при эксплуатации | Tj | -40~125 | C |
Повторяющееся пиковое напряжение в закрытом состоянии (Tj=25C) | VDRM | 600/800 | V |
Повторяющееся пиковое обратное напряжение (Tj=25C) | VRRM | 600/800 | V |
Действующее значение тока в открытом состоянии | IT(RMS) | 6 | A |
Пиковый неповторяющийся импульсный ток в проводящем состоянии (полный цикл, F=50 Гц) |
ITSM |
60 |
A |
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Значение I2t для предохранителя (tp=10ms) | I2t | 18 | А²·с |
Критическая скорость нарастания тока в проводящем состоянии (IG=2× IGT) | dI/dt | 50 | A/μs |
Пиковый ток затвора | IGM | 2 | A |
Средняя рассеиваемая мощность затвора | PG(AV) | 1 | W |
Пиковая мощность затвора | PGM | 5 | W |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ(Tj=25C, если не указано иное)
3 Квадранты：
| Параметр | Значe | |||||||
| Испытание Условия | Qквадрант | TW | SW | CW | BW | UЕд. | ||
| IGT | VD=12V, | 5 | 10 | 35 | 50 | мА | ||
| VGT | RL=33Ом | Ⅰ- Ⅱ-Ⅲ | МАКС | 1.5 | V | |||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ | МИН | 0 2 | V | |||
| IВ | IT=100мА | МАКС | 6 | 10 | 35 | 60 | мА | |
| Ⅰ-Ⅲ | 10 | 15 | 50 | 70 | мА | |||
| IL | IG=1.2IGT | Ⅱ | МАКС | 15 | 25 | 60 | 80 | мА |
| VD=2/3VDRM Tj=125CОткрытие затвораn | ||||||||
| dV/dt | МИН | 50 | 100 | 500 | 1000 | V/µs | ||
4 Квадранты：
| Параметр | Значe | |||||
| Испытание Условия | Qквадрант | C | B | UЕд. | ||
| Ⅰ- Ⅱ-Ⅲ | 25 | 50 | мА | |||
| IGT | VD=12V, | Ⅳ | 50 | 70 | мА | |
| VGT | RL=33Ом | AНН | МАКС | 1.5 | V | |
| VGD | VD=VDRM | AНН | МИН | 0.2 | V | |
| IВ | IT=100мА | МАКС | 40 | 60 | мА | |
| IL | IG=1.2IGT | Ⅰ-Ⅲ- Ⅳ | МАКС | 50 | 70 | мА |
ТЕПЛОВЫЕ СОПРОТИВЛЕНИЯ
| Sсимвол | Испытание Условия | Значe | UЕд. | |

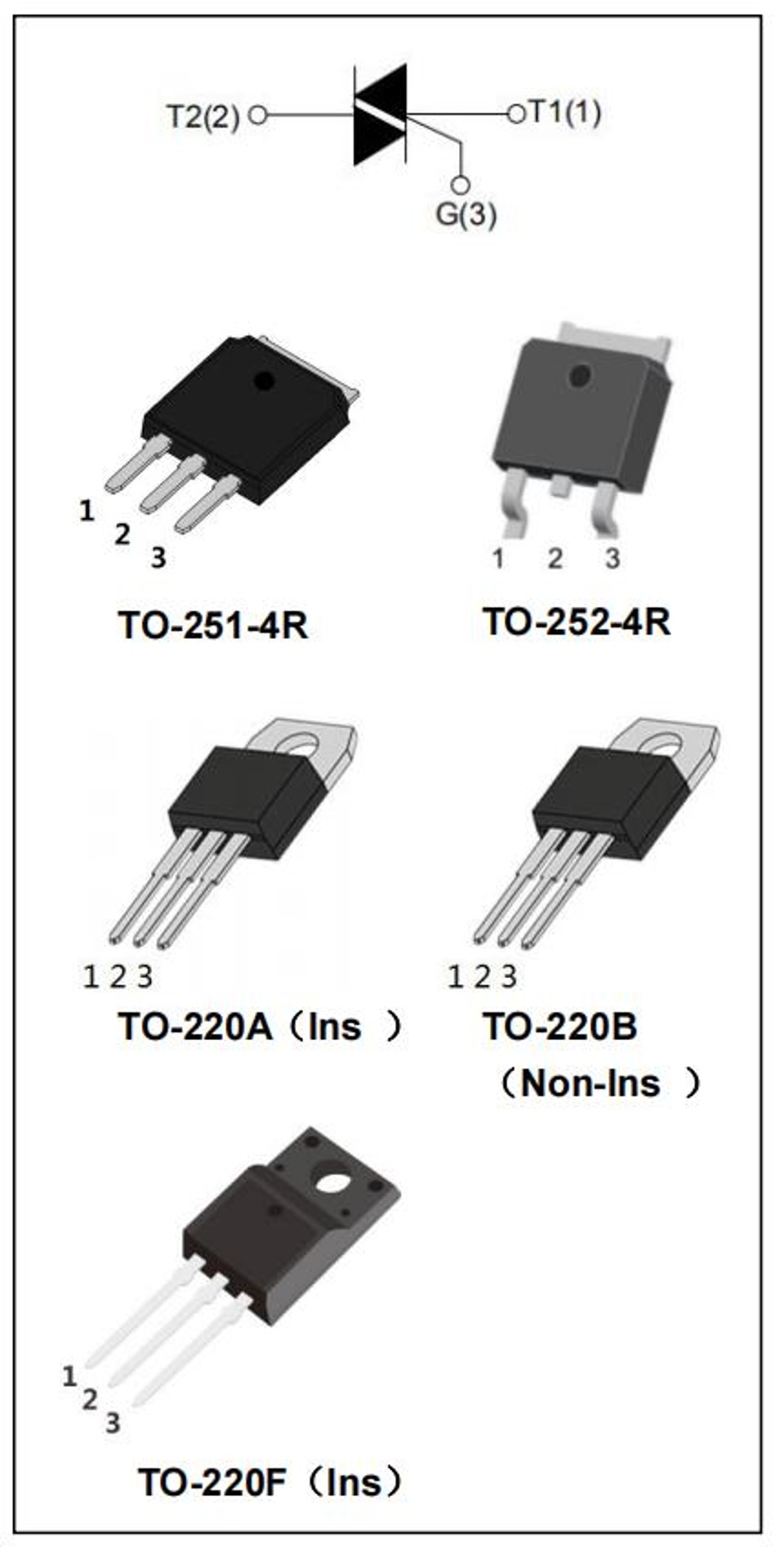

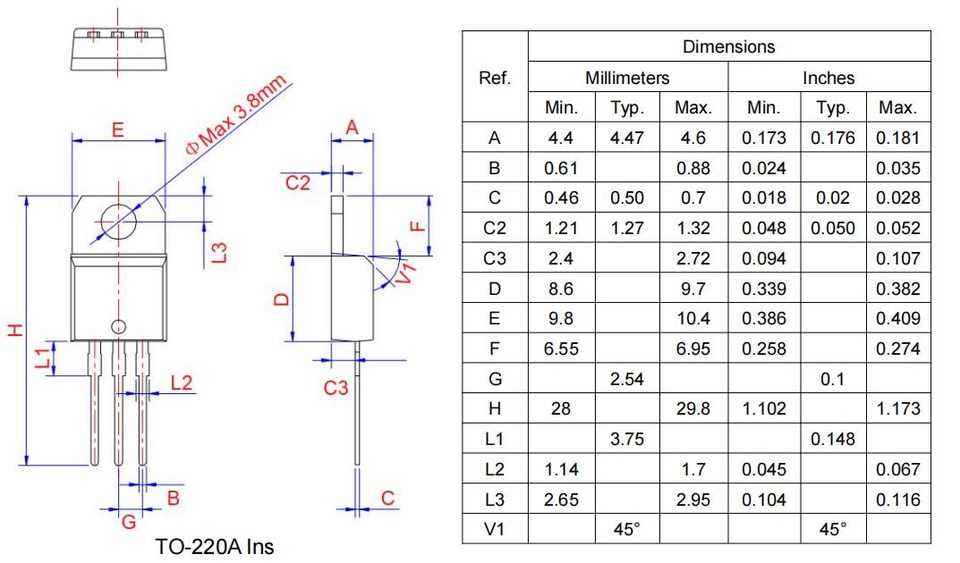

| Rth(j-c) | переход до case(AC) | TO-251-4R/ TO-252-4R | 2.8 | °C/Вт |
| TO-220A(Изол.) | 3.4 | |||
| TO-220B(Не-Изол.) | 2.2 | |||
| TO-220F(Изол.) | 3.2 | |||
