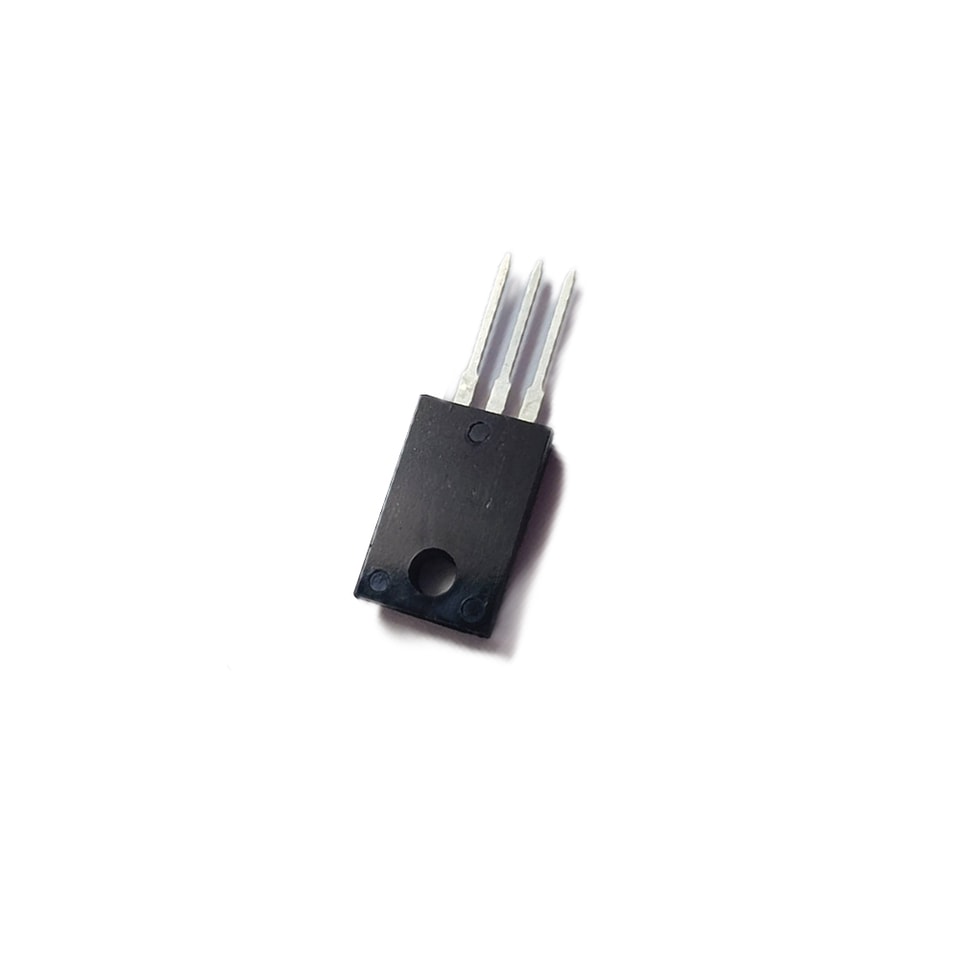

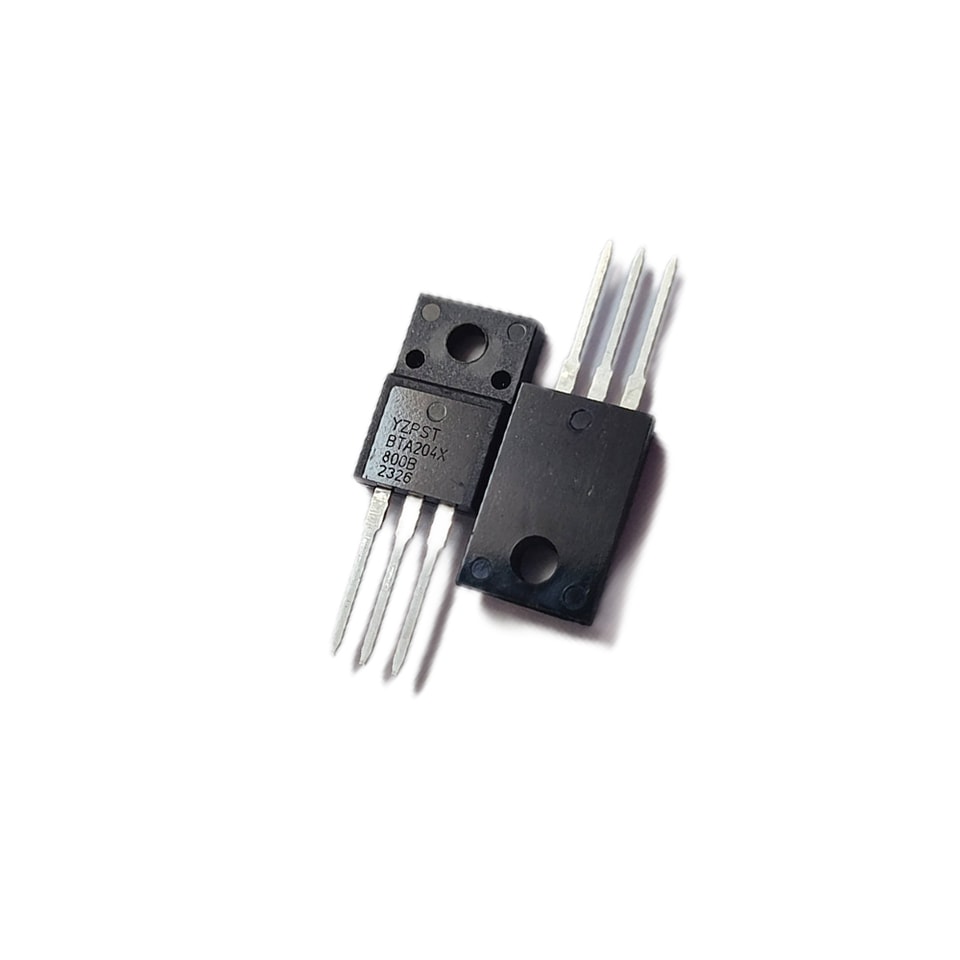

YZPST-BTA204X-800B

Обозначение

Значение

Ед. изм.

IT(RMS)

4

A

VDRM / VRRM

≥800

V

ITSM

25

A

Обозначение

Параметр

Значение

Ед. изм.

IT (RMS)

Действующее значение тока в открытом состоянии (полная синусоида)

4

A

ITSM

Неповторяющийся пиковый ток в открытом состоянии

(Tj=25℃, tp=20 мс)

 25

А

I2t

I2t для предохранителя (tp=10 мс)

3.1

A²·с

IGM

Пиковый ток затвора

2

A

VGM

Пиковое напряжение на затворе

5

V

PGM

Пиковая мощность затвора

5

W

PG(AV)

Средняя мощность затвора

0.5

W

di/dt

Повторяющаяся скорость нарастания тока в открытом состоянии после запуска

(IT=6A,IG=0.2A,dlG/dt=0.2A/us)

 100

А/мкс

Tstg

Tj

Температура хранения

Рабочая температура перехода

-40--+150

-40--+110

℃

Обозначение

Параметр

Условия

Мин

Тип

Макс.

Ед. изм.

Rth j-mb

Тепловое сопротивление, переход — монтажная плата

Один цикл Полупериод

——

——

——

——

3.0

3.7

К/Вт

К/Вт

Rth j-a

Тепловое

Сопротивление, переход — окружающая среда

в свободном воздухе

 ——

 60

 ——

К/Вт

Обозначение

Условия

Мин

Тип

Макс.

Ед. изм.

BT204-

VD=12V    IT=0.1A T2+ G+

T2+ G-

35

мА

IGT

T2- G-

——

35

мА

——

35

мА

——

IH

VD=12V IGT=0.1A

2

12

мА

IL

IG=2×IGT

Ⅰ-Ⅲ

6

мА

Ⅱ

9

VTM

IT=8A

——

1.25

1.7

V

IDRM

V DRM=600V

10

мкА

IRRM

VRRM=600V

10

мкА

VD=12V    IT=0.1A

0.7

1.65

V

VGT

VD=400V IT=0.1A

0.25

0.4

1.5

V

Tj=125℃

VD=VDRM（MAX）

мА

ID

Tj=125℃

——

0.1

0.5

Обозначение

Условия

Мин

Тип

Макс.

Ед. изм.

dVD/dt

VDM=67%VDm（MAX）

Tj=125℃

 30

V/μs

tgt

ITm=12A    VD=VDRM（MAX）

IG=0.1A dlG/dt=5A/ms

 2

 ——

μs
