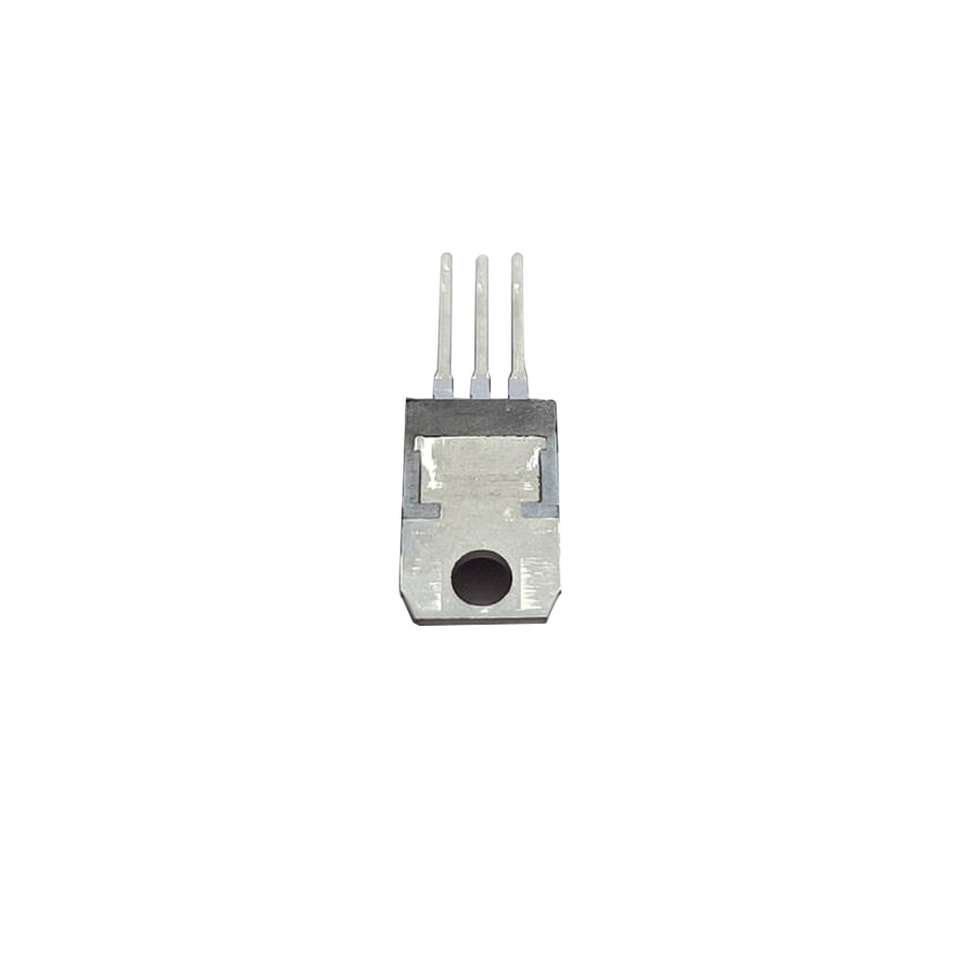

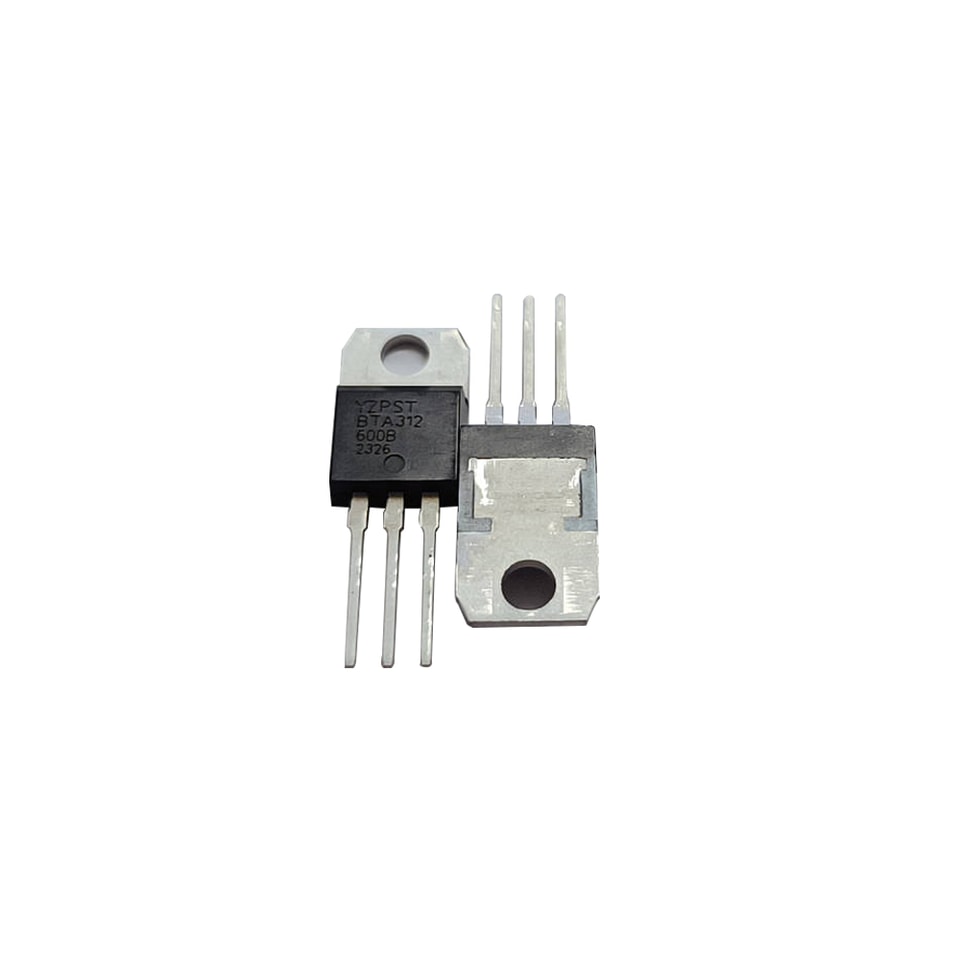

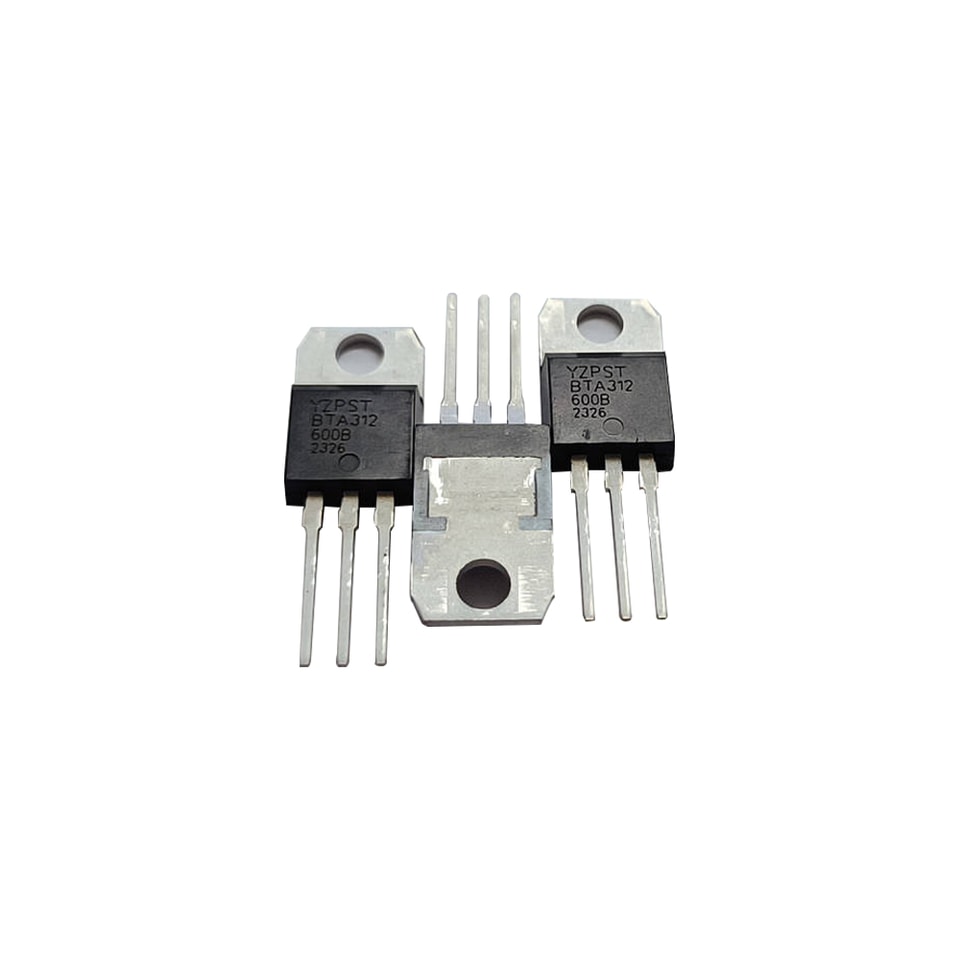

YZPST-BTA312-600B TO-220 BTA312-600B 600V симисторы с чувствительным затвором
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы
Симисторы с чувствительным затвором YZPST-BTA312-600B
ОБЩЕЕ ОПИСАНИЕ
Пассивационные симисторы с чувствительным затвором в пластиковом корпусе, предназначенные для общего двунаправленного переключения и фазового управления, где требуется высокая чувствительность во всех четырех квадрантах.
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯS( Ta = 25 ℃)
| Параметр | Обозначение | Тип | Ед. изм. |
| Повторяющееся пиковое | VDRM | 600 | V |
| выкл.-состояние напряжение | VRRM | ||
| RMS on-состояние ток коллектора | IT(RMS) | 12 | A |
| Не-повторяющееся пиковый включающий-состояние ток коллектора | ITSM | 100 | A |
| Макс..Рабочий | Tj | 85 | ℃ |
| Температура перехода | |||
| Температура хранения | Tstg | 110 | ℃ |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ( Ta = 25℃ )
| Параметр | Обозначение | Испытание Условия | Мин | Тип | Макс. | Ед. изм. | |
| Повторяющееся пиковое выкл.-состояниенапряжение | VDRM | 600 | V | ||||
| VRRM | |||||||
| RMS on-состояние ток коллектора | IT(RMS) | Полный синус волна, Tmb≤107℃ | 12 | A | |||
| во-состояние напряжение | VT | IT=17 А | — | 1.3 | 1.55 | V | |
| Ток удержания ток коллектора | IВ | VD = 12 V; IGT = 0.1 A | 50 | мА | |||
| Управляющий электрод ток срабатывания | T2+G+ | 12 | 50 | ||||
| T2+G- | IGT | VD=12 В, IT=0.1A | — | 14 | 50 | мА | |
| T2-G- | — | 25 | 50 | ||||
| Защёлкивающийся | T2+G+ | 70 | |||||
| ток коллектора | T2+G- | IL | VD = 12 V; IGT = 0.1 A | — | — | 80 | мА |
| T2-G- | 70 | ||||||
| Управляющий электрод триггер напряжение | VGT | VD = 12 V; IT = 0.1 A | 1.6 | V | |||
Дополнительная информация о продукте отсутствует.
