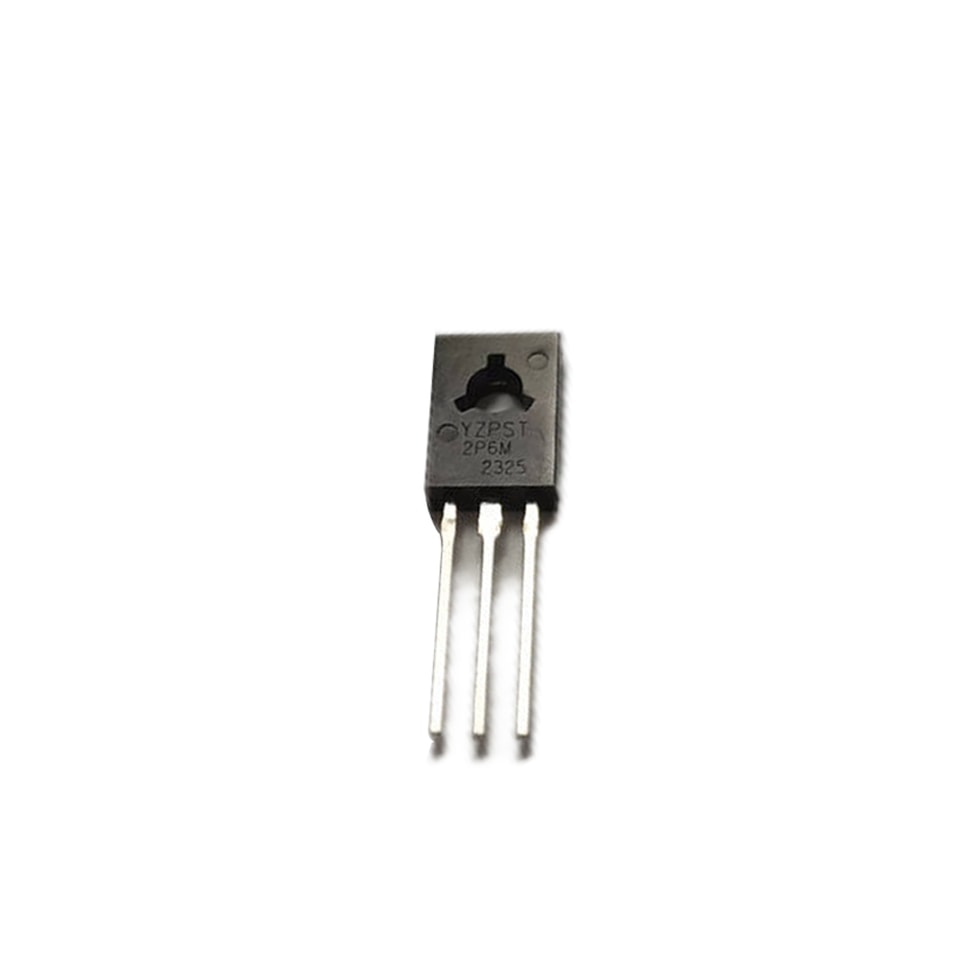

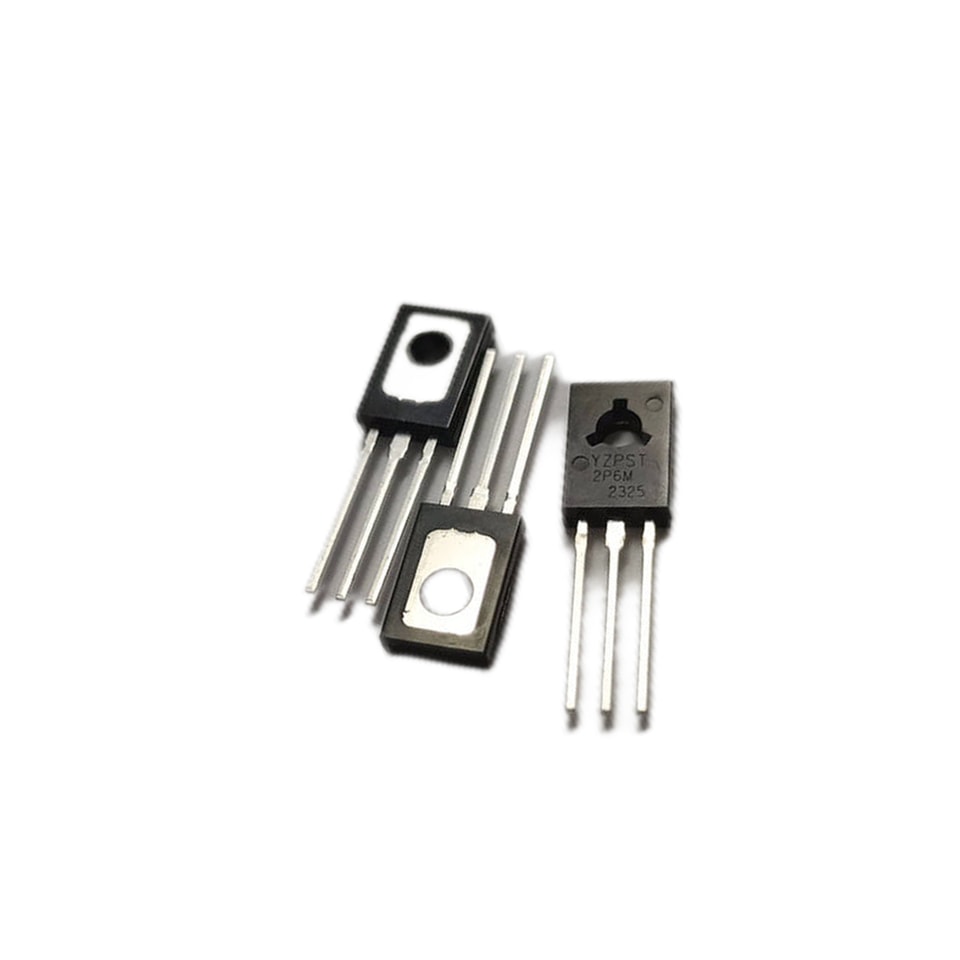

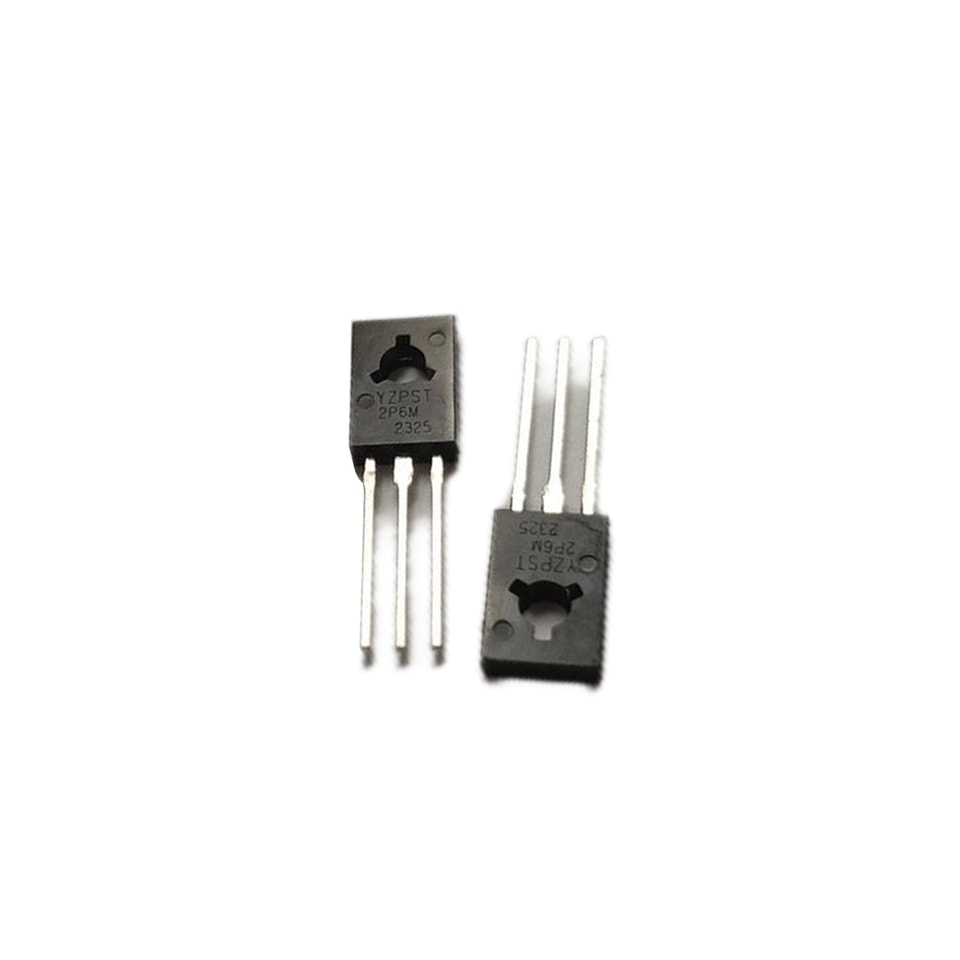

YZPST-2P6M 10-30UA
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
2P6M 2A Чувствительный SCR
ОПИСАНИЕ:
Серия тиристоров 2P6M 2A обеспечивает высокую скорость dv/dt
с высокой устойчивостью к электромагнитным помехам.
Особенно рекомендуется для использования в УЗО, выпрямителях для волос, воспламенителях и т. д.
ОСНОВНЫЕ ОСОБЕННОСТИ:
обозначение | значение | ед. |
IT(RMS) | 2.0 | A |
IGT | ≤200 | мкА |
VDRM/VRRM | 600 | V |
ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ Номинальные параметры:
Параметр | Обозначение | Значение | Ед. изм. |
Диапазон температуры перехода при хранении | Tstg | -40~150 | ℃ |
Диапазон рабочей температуры p-n перехода | Tj | -40~110 | ℃ |
Повторяющееся пиковое напряжение в закрытом состоянии (Tj=25℃) | VDRM | 600 | V |
Повторяющееся пиковое обратное напряжение (Tj=25℃) | VRRM | 600 | V |
Действующее значение тока в открытом состоянии | IT(RMS) | 2 | A |
Пиковый неповторяющийся импульсный ток в открытом состоянии (полный цикл, F=50 Гц) | ITSM | 20 | A |
Значение I2t для плавления предохранителя (tp=10 мс) | I2t | 2 | А²·с |
Критическая скорость нарастания тока в открытом состоянии (IG=2× IGT) | dI/dt | 50 | А/μs |
Пиковый ток затвора | IGM | 0.2 | A |
Средняя рассеиваемая мощность на затворе | PG(AV) | 0.1 | W |
Пиковая мощность на затворе | PGM | 0.5 | W |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Tj=25℃, если не указано иное)
| Обозначение | Значение | ||||
| Условия испытаний | МИН | ТИП | МАКС | Ед. изм. | |
| IGT | VD=12 В, RL=33 Ом | - | 50 | 200 | мкА |
| VGT | - | 0.6 | 0.8 | V | |
| VGD | VD=VDRM Tj110℃ | 0.2 | - | - | V |
| IВ | IT50мА | - | - | 5 | мА |
| IL | IG=1.2IGT | - | - | 6 | мА |
| dV/dt | VD=2/3×VDRM Tj110℃ RGK=1KΩ | 20 | - | - | V/ мкс |
ТЕПЛОВЫЕ СОПРОТИВЛЕНИЯ
| Обозначение | Условия испытаний | Значение | Ед. изм. | |
| TO-251-4R/TO-252-4R | 6.5 | |||
| TO-92 | 10 | |||
| TO-126 | 7 | |||
| переход до case(AC) | SOT-89-3L | 8.3 | ℃/Вт | |
| Rth(j-c) | SOT-223-3L | 7.3 | ||

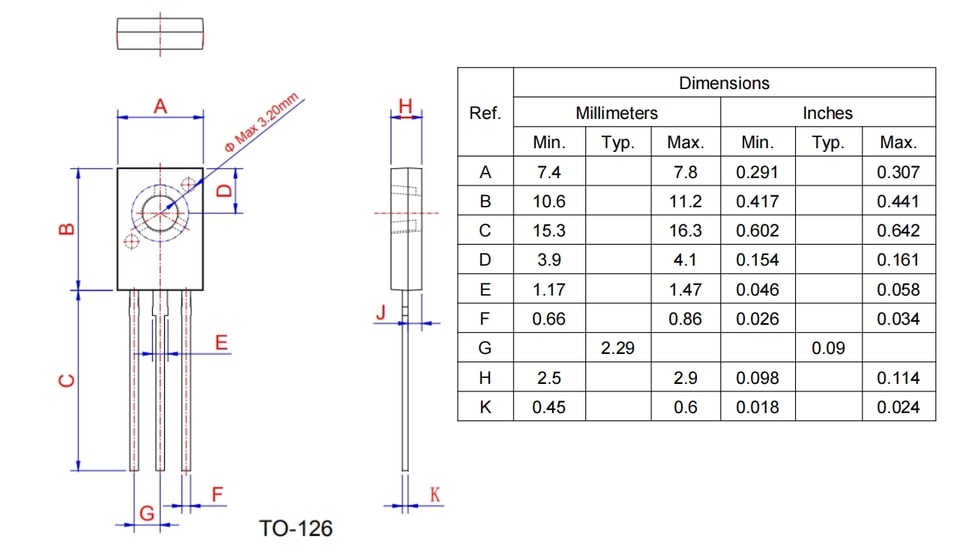

КОРПУС МЕХАНИЧЕСКИЕ ДАННЫЕ
.jpg)
.jpg)
.jpg)
