3-выводной регулируемый отрицательный стабилизатор D337

ОПИСАНИЕ:

D337 — это регулируемые 3-выводные стабилизаторы отрицательного напряжения, способные обеспечивать ток свыше −1,5 А в диапазоне выходного напряжения

от −1,2 В до −37 В. Эти стабилизаторы исключительно просты в применении: для установки выходного напряжения требуются только 2 внешних резистора, а для частотной компенсации — 1 выходной конденсатор. Схема

разработана для превосходной стабилизации и низких тепловых переходных процессов.

D337 подходит для широкого спектра применений, включая локальную стабилизацию на плате, программируемую стабилизацию выходного напряжения или

точную стабилизацию тока. D337 идеально дополняет регулируемые положительные стабилизаторы D337.

ОСОБЕННОСТИ

Регулируемое выходное напряжение от −1,2 В до −37 В

Гарантированный выходной ток 1,5 А, −55°C до +150°C

Нестабильность по линии обычно 0,01%/В

Отличная температурная стабилизация, 0,002%/Вт

Отличное подавление тепловых переходных процессов

Токоограничение, не зависящее от температуры

Внутренняя защита от тепловой перегрузки

77 дБ подавления пульсаций

Температурный коэффициент 50 ppm/°C

Стабилизация по нагрузке обычно 0,3 %

Протестировано по программе P+ Product Enhancement

Выход защищен от короткого замыкания

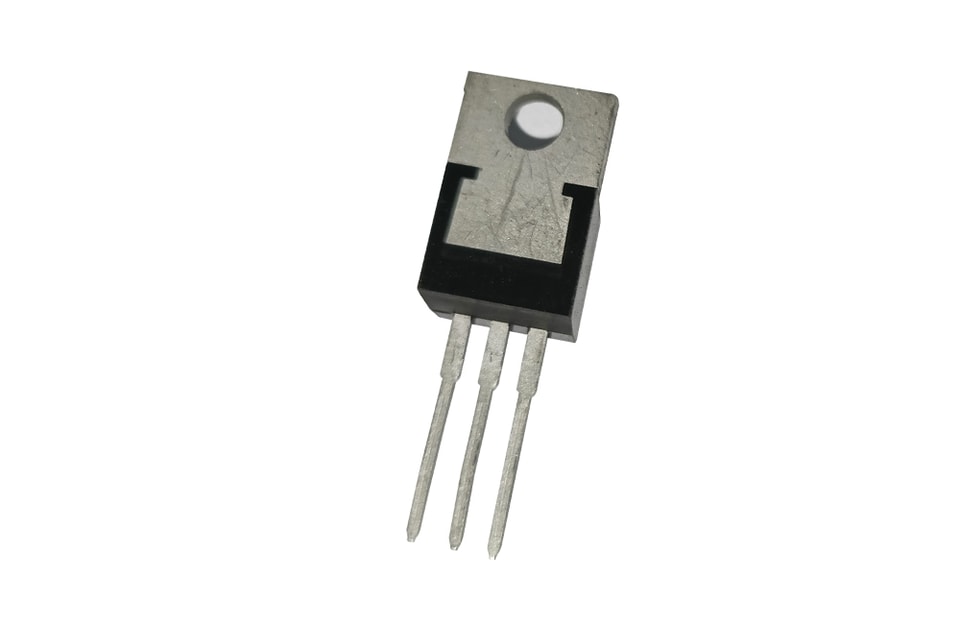

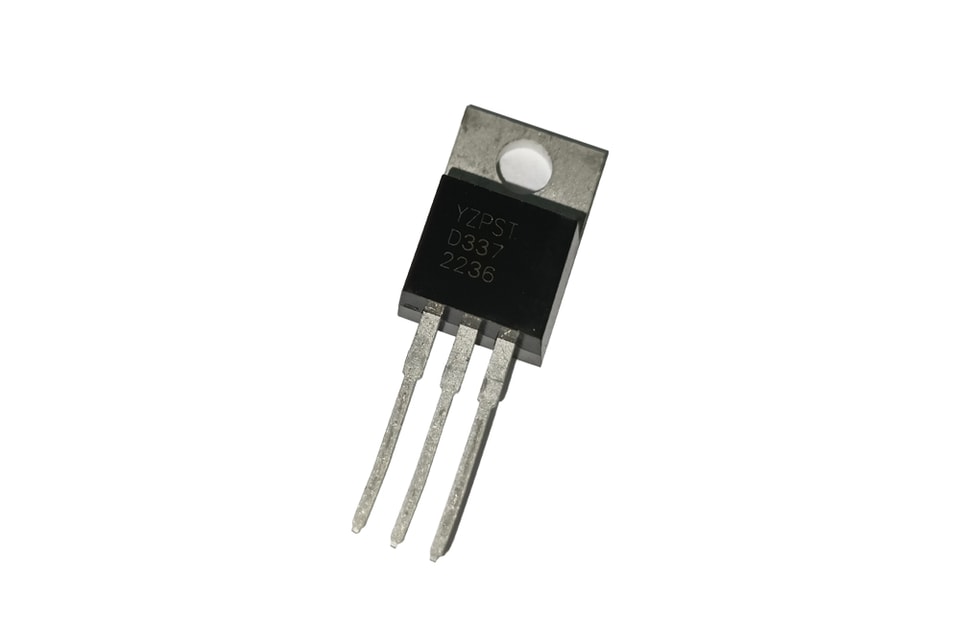

YZPST-D337-1 YZPST-D337-2 YZPST-D337-3

АБСОЛЮТНЫЕ ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯЗНАЧЕНИЯ *1

Параметр	Значение	Ед. изм.
Рассеиваемая мощность	Внутренне ограничено
Разность напряжений между входом и выходом	40	V
Рабочий переходтемпературы диапазон	0 ～ +125	°C
Температура хранения	-65 ～ +150	°C
Температура выводов (пайка, 10 с)	300	°C
Пластиковый корпус (пайка, 4 с)	260	°C
Рейтинг ЭСР	2k	Вольт

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ*1

характеристики	Условия испытаний	Мин	Тип	Макс.	Ед. изм.
Стабилизация по линии	Tj=25°C, 3V≤∣VВХОД-VВЫХОД∣≤40V *2 IL=10mA		0.01	0.04	%/V
Стабилизация по нагрузке	Tj=25°C, 10mA≤IВЫХОД≤IМАКС		0.3	1.0	%
Тепловая стабилизация	Tj=25°C, импульс 10 мс		0.003	0.04	%/W
Ток вывода регулировки			65	100	µ A
Заряд тока вывода регулировки	10mA≤IL≤IМАКС,TA=25°C 3V≤∣VВХОД-VВЫХОД∣≤40V		2	5	µ A
Опорное напряжение	Tj=25°C 3 3V≤∣VВХОД-VВЫХОД∣≤40V 3 10mA≤IВЫХОД≤IМАКС, P≤PМАКС	-1.213 -1.200	-1.250 -1.250	-1.287 -1.300	V
Стабилизация по линии	3V≤∣VВХОД-VВЫХОД∣≤40 В *2		0.02	0.07	%/V
Стабилизация по нагрузке	10mA≤IВЫХОД≤IМАКС *2		0.3	1.5	%
Температурная стабильность	TМИН≤Tj≤TМАКС		0.6		%
Минимальный ток нагрузки	∣VВХОД-VВЫХОД∣≤40V ∣VВХОД-VВЫХОД∣≤10 В		2.5 1.5	10 6	мА
Ограничение тока	∣VВХОД-VВЫХОД∣≤15 В ∣VВХОД-VВЫХОД∣=40 В, Tj=25°C	1.5 0.15	2.2 0.4	3.7	A
СКЗ выходного шума, % от VВЫХОД	Tj=25°C, 10 Гц≤f≤10 кГц		0.003		%
Коэффициент подавления пульсаций	VВЫХT=-10 В,f=120 ГцCADJ=10µ F	66	60 77		дБ
Долговременная стабильность	Tj=125°C, 1000 часов		0.3	1	%
Тепловое сопротивление, переход-к-корпусу	SOT223TO-220 TO-252		2.3 12 4	3 15	° °C/Вт
Тепловое сопротивление, переходдоокружающая среда(безтеплоотвода) радиатор)	SOT223TO-220 TO-252		35 140 50		° °C/Вт
