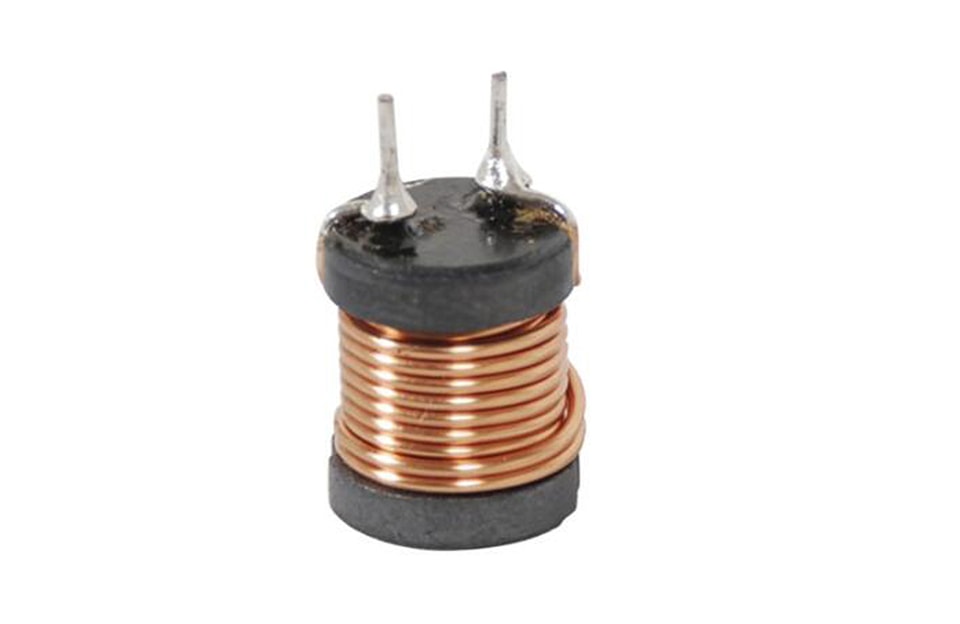

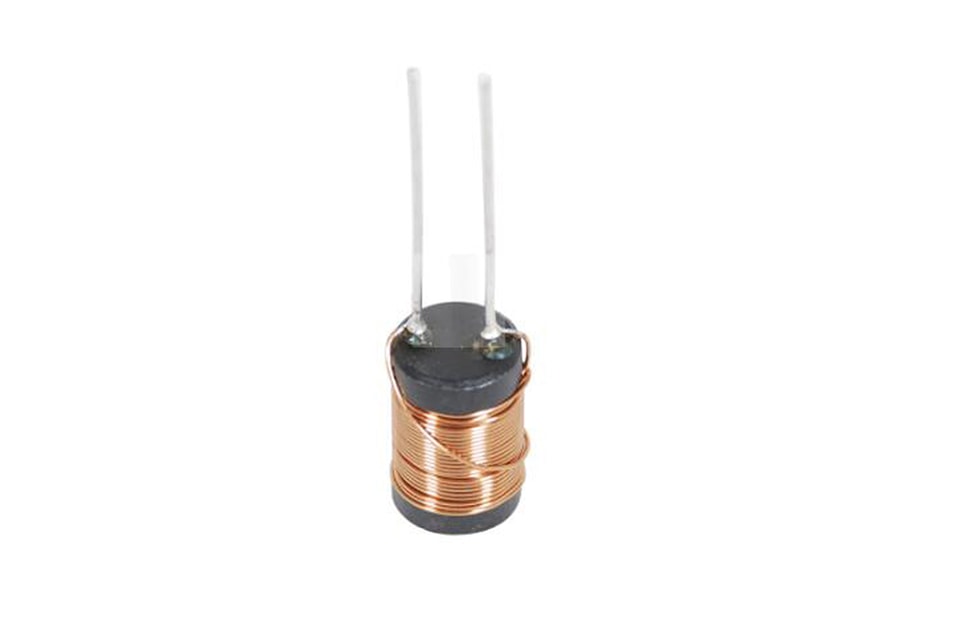

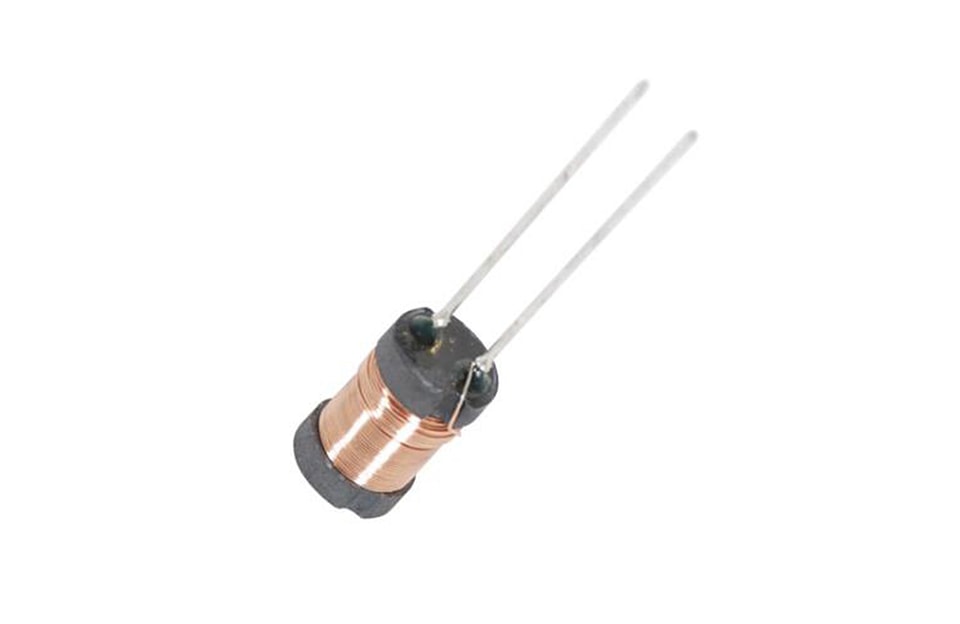

Дроссель YZPST DR810
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Тип: YZPST DR810
THT-исполнение.
Высокий ток и низкое сопротивление DCR.
Идеально подходит для цепей источников питания, DC-DC преобразователей и дросселей в DC-AC инверторах.
Помимо стандартной версии, представленной здесь, также доступны дроссели на заказ, изготовленные по вашим точным требованиям.
Механические размеры: единица измерения — мм
Номер детали | Индуктивность (μH) | DCR, макс. (Ω) | Номинальный(A DC) | Номер детали | Индуктивность (μH) | DCR, макс. (Ω) | Номинальный(A DC) |
YZPSTDR810-1R0 | 1.0 | 0.02 | 3.40 | YZPSTDR810-121 | 120 | 0.33 | 0.4 |
YZPSTDR810-1R2 | 1.2 | 0.02 | 3.40 | YZPSTDR810-151 | 150 | 0.46 | 0.35 |
YZPSTDR810-1R5 | 1.5 | 0.02 | 3.40 | YZPSTDR810-181 | 180 | 0.51 | 0.35 |
YZPSTDR810-1R8 | 1.8 | 0.03 | 3.30 | YZPSTDR810-221 | 220 | 0.62 | 0.3 |
YZPSTDR810-2R2 | 2.2 | 0.03 | 3.00 | YZPSTDR810-271 | 270 | 0.65 | 0.25 |
YZPSTDR810-2R7 | 2.7 | 0.04 | 3.00 | YZPSTDR810-331 | 330 | 0.79 | 0.25 |
YZPSTDR810-3R3 | 3.3 | 0.04 | 3.00 | YZPSTDR810-391 | 390 | 0.91 | 0.2 |
YZPSTDR810-3R9 | 3.9 | 0.05 | 2.90 | YZPSTDR810-471 | 470 | 1.2 | 0.18 |
YZPSTDR810-4R7 | 4.7 | 0.05 | 2.90 | YZPSTDR810-561 | 560 | 1.2 | 0.16 |
YZPSTDR810-5R6 | 5.6 | 0.06 | 2.60 | YZPSTDR810-681 | 680 | 1.5 | 0.14 |
YZPSTDR810-6R8 | 7 | 0.06 | 2.50 | YZPSTDR810-821 | 820 | 1.7 | 0.12 |
YZPSTDR810-8R2 | 8 | 0.06 | 2.00 | YZPSTDR810-102 | 1000 | 2 | 0.1 |
YZPSTDR810-100 | 10 | 0.10 | 1.60 | YZPSTDR810-122 | 1200 | 2.3 | 0.08 |
YZPSTDR810-120 | 12 | 0.10 | 1.40 | YZPSTDR810-152 | 1500 | 2.9 | 0.08 |
YZPSTDR810-150 | 15 | 0.10 | 1.30 | YZPSTDR810-182 | 1800 | 3.5 | 0.07 |
YZPSTDR810-180 | 18 | 0.11 | 1.20 | YZPSTDR810-222 | 2200 | 4.2 | 0.06 |
YZPSTDR810-220 | 22 | 0.13 | 1.10 | YZPSTDR810-272 | 2700 | 5.1 | 0.05 |
YZPSTDR810-270 | 27 | 0.14 | 1.00 | YZPSTDR810-332 | 3300 | 6.1 | 0.05 |
YZPSTDR810-330 | 33 | 0.16 | 0.90 | YZPSTDR810-392 | 3900 | 7.8 | 0.05 |
YZPSTDR810-390 | 39 | 0.16 | 0.80 | YZPSTDR810-472 | 4700 | 11 | 0.05 |
YZPSTDR810-470 | 47 | 0.16 | 0.70 | YZPSTDR810-562 | 5600 | 15 | 0.4 |
YZPSTDR810-560 | 56 | 0.22 | 0.70 | YZPSTDR810-682 | 6800 | 18 | 0.35 |
YZPSTDR810-680 | 68 | 0.23 | 0.60 | YZPSTDR810-822 | 8200 | 20 | 0.35 |
YZPSTDR810-820 | 82 | 0.27 | 0.50 | YZPSTDR810-103 | 1000 | 25 | 0.35 |
YZPSTDR810-101 | 100 | 0.29 | 0.40 | YZPSTDR810-123 | 12000 | 26 | 0.35 |
