СИЛОВОЙ КОМПОНЕНТ
YZPST-SKKT107-16E
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы

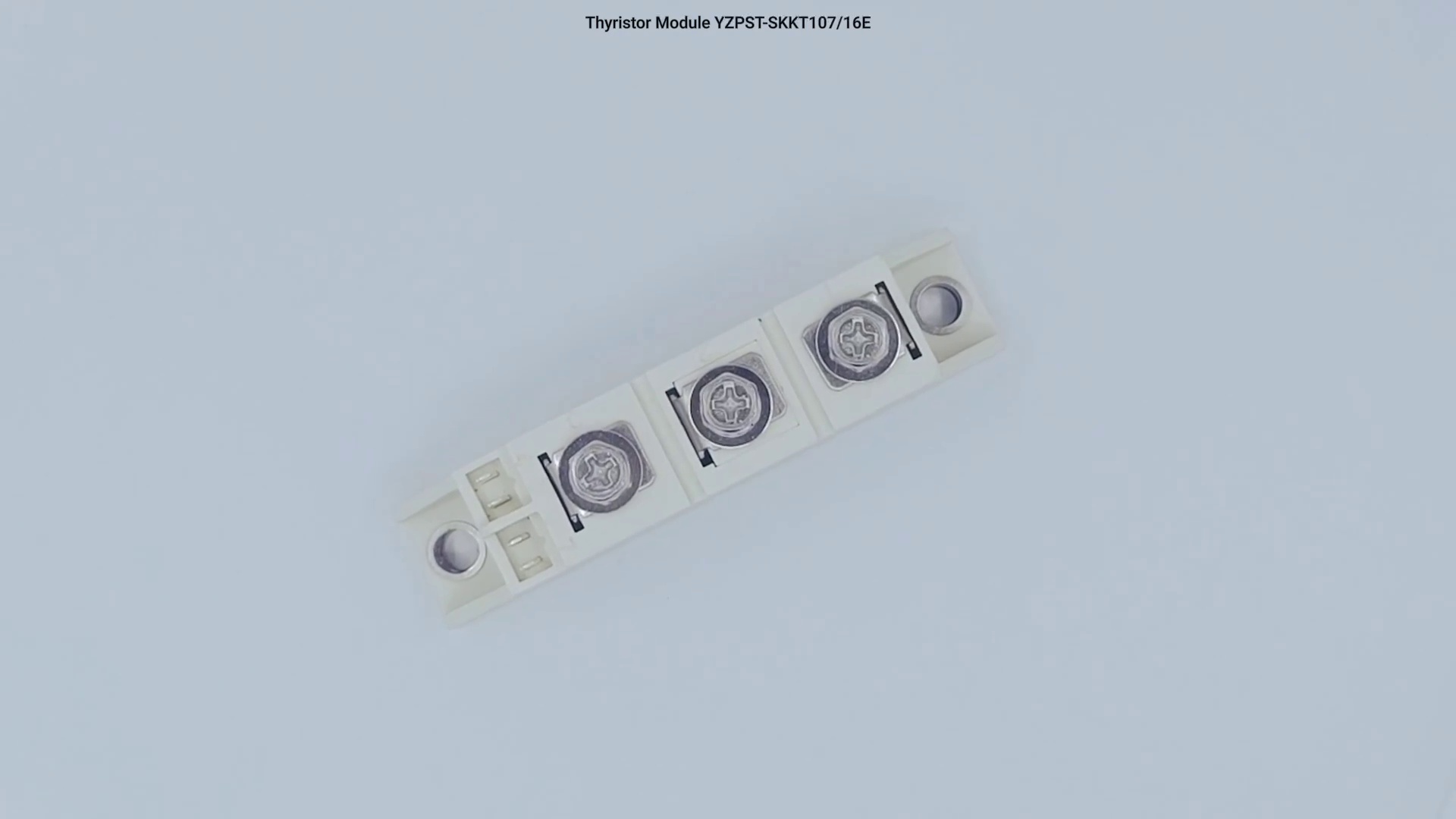

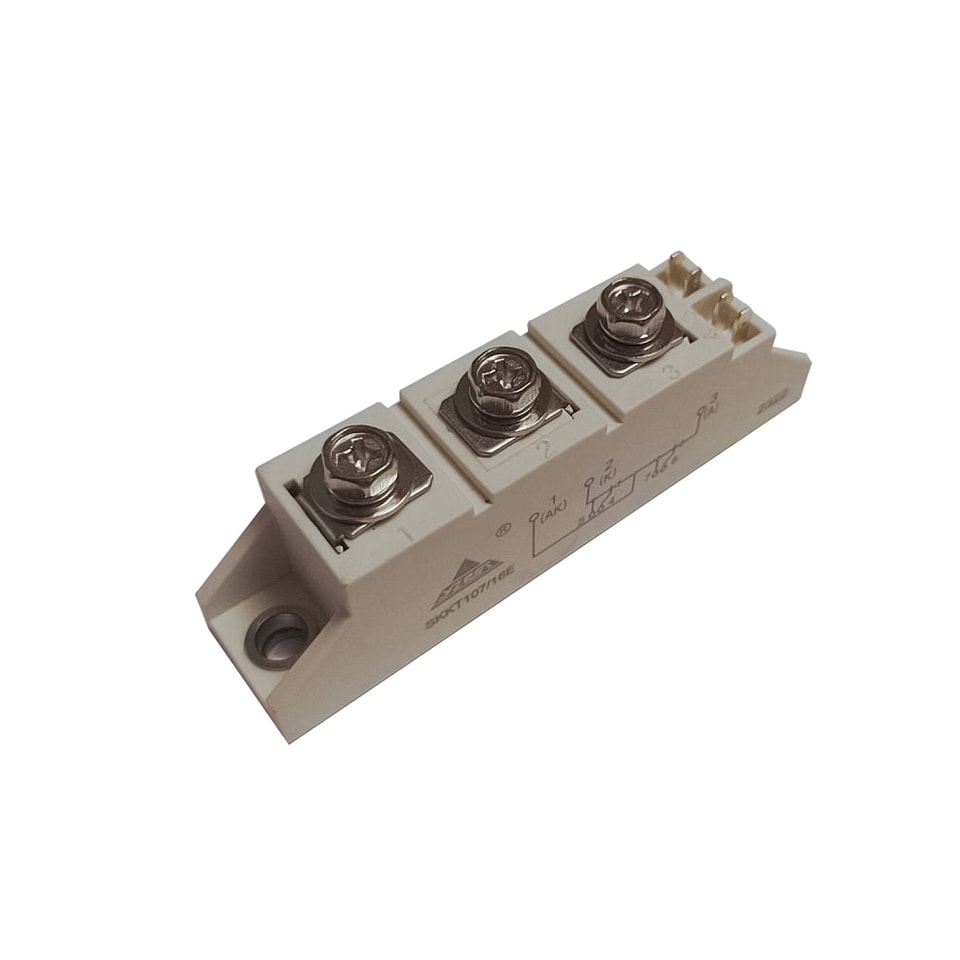

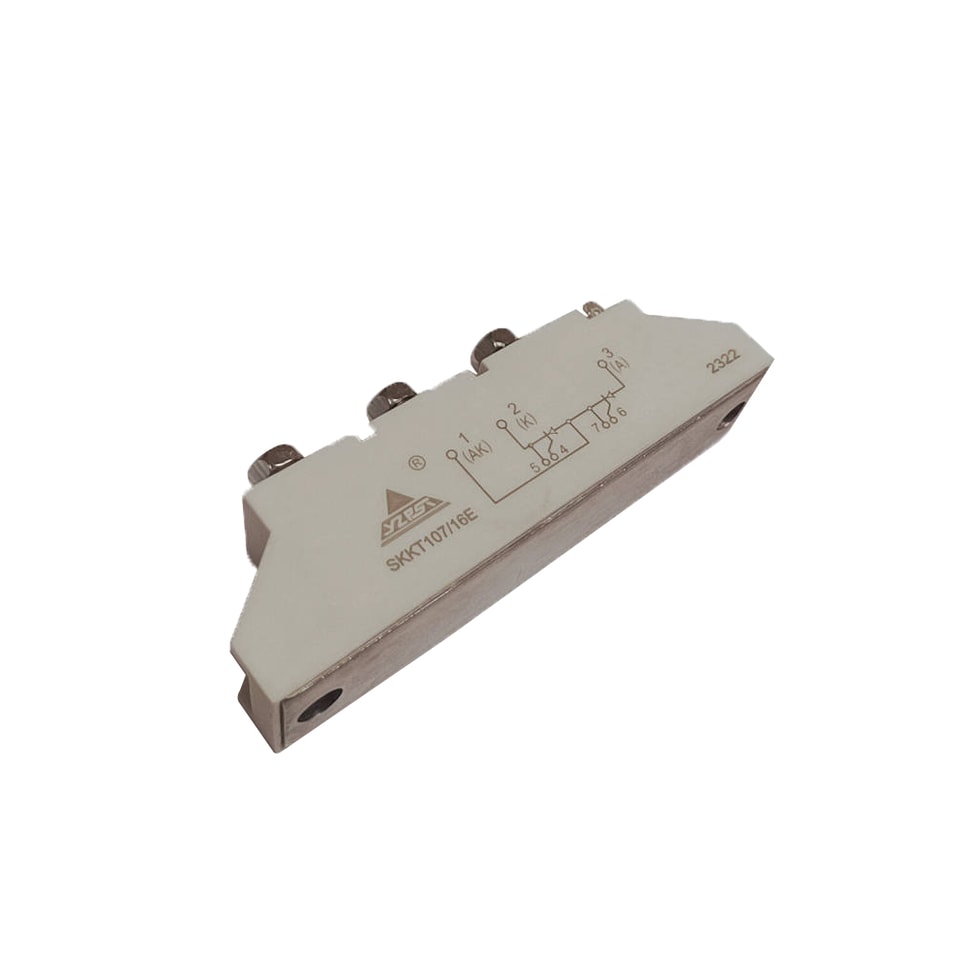

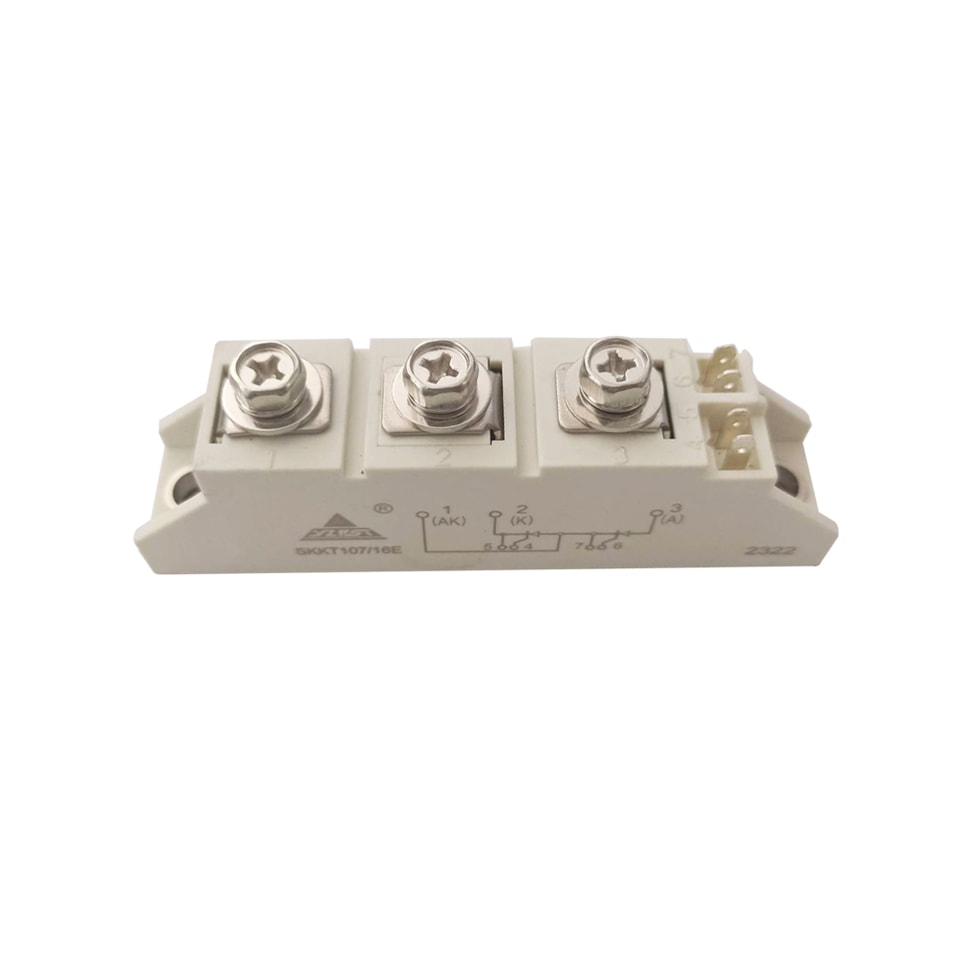

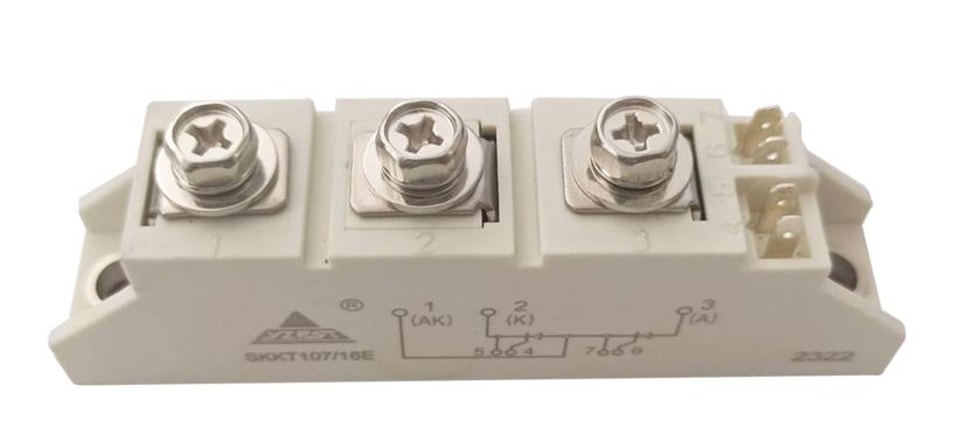

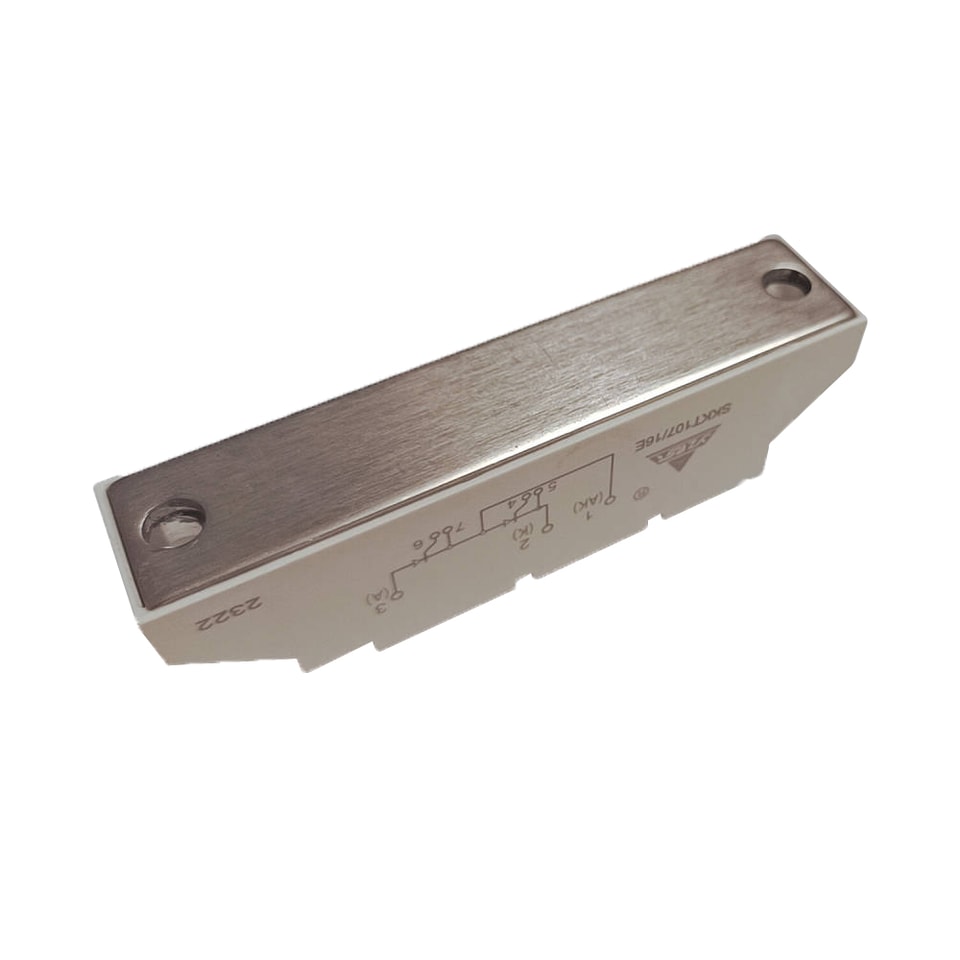

Тиристорные модули P/N:YZPST-SKKT107/16E
Тиристор с усиливающим затвором 1600 В, тиристорный модуль 119 А
Особенности
Теплоотвод через изолированную металлическую подложку из керамики на основе нитрида алюминия
Контакты с прижимом из благородного металла для высокой надежности
Тиристор с усиливающим затвором
Типичные области применения
Управление двигателем постоянного тока
Пускатели двигателей переменного тока
Регулирование температуры
Профессиональное диммирование освещения
VDRM | VRRM | VRSM |
1600V | 1600V | 1700V |
| Обозначение | Условия | Значения | Единицы |
| IT(AV) | sin. 180; TC=85°C | 119 | A |
| IRMS | 190 | ||
| ITSM | Tvj=25°C; 10 мс | 2250 | A |
| I2t | Tvj=25°C; 8,3…10 мс | 25.3 | KA2s |
| VT | Tvj=25°C; IT=300A | макс. 1,75 | V |
| IDD | Tvj=125°C; VRD=VRRM; VDD=VDRM | макс. 20 | мА |
| IRD | |||
| tgd | Tvj=25°C; IG=1A; diG/dt=1A/μs; VD=2/3VDRM | 1 | μs |
| tgr | 2 | ||
| (di/dt)cr | Tvj=125°C | макс. 140 | A/μs |
| (dv/dt)cr | Tvj=125°C | макс. 1000 | В/мкс |
| tq | Tvj=125°C | 200 | μs |
| IH | Tvj=25°C; тип. /макс. | 250 | мА |
| IL | Tvj=25°C; RG=33Ω; тип./макс. | 600 | мА |
| VGT | Tvj=25°C; пост. тока | мин. 1.0 | V |
| IGT | Tvj=25°C; пост. тока | мин. 35 | мА |
| VGD | Tvj=125°C; пост. тока | макс. 0,25 | V |
| IGD | Tvj=125°C; пост. тока | макс. 4 | мА |
| Rth(j-c) | на тиристор / на модуль | 0.19 | К/Вт |
| Rth(c-s) | на тиристор / на модуль | 0.1 | К/Вт |
| Tvj | -40…+130 | °C | |
| Tstg | -40…+130 | °C | |
| Visol | перем. ток 50 Гц; действ. значение; 1 с/1 мин | 3600/3000 | V |
Дополнительная информация о продукте отсутствует.
