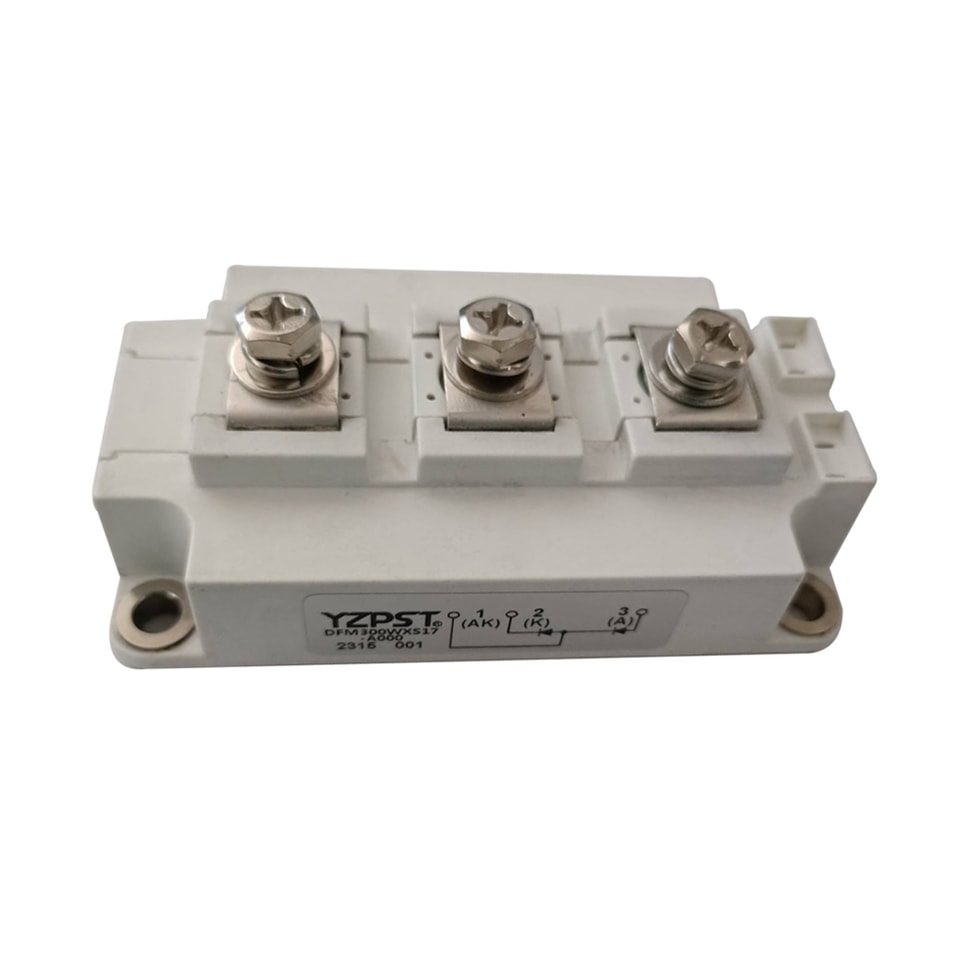

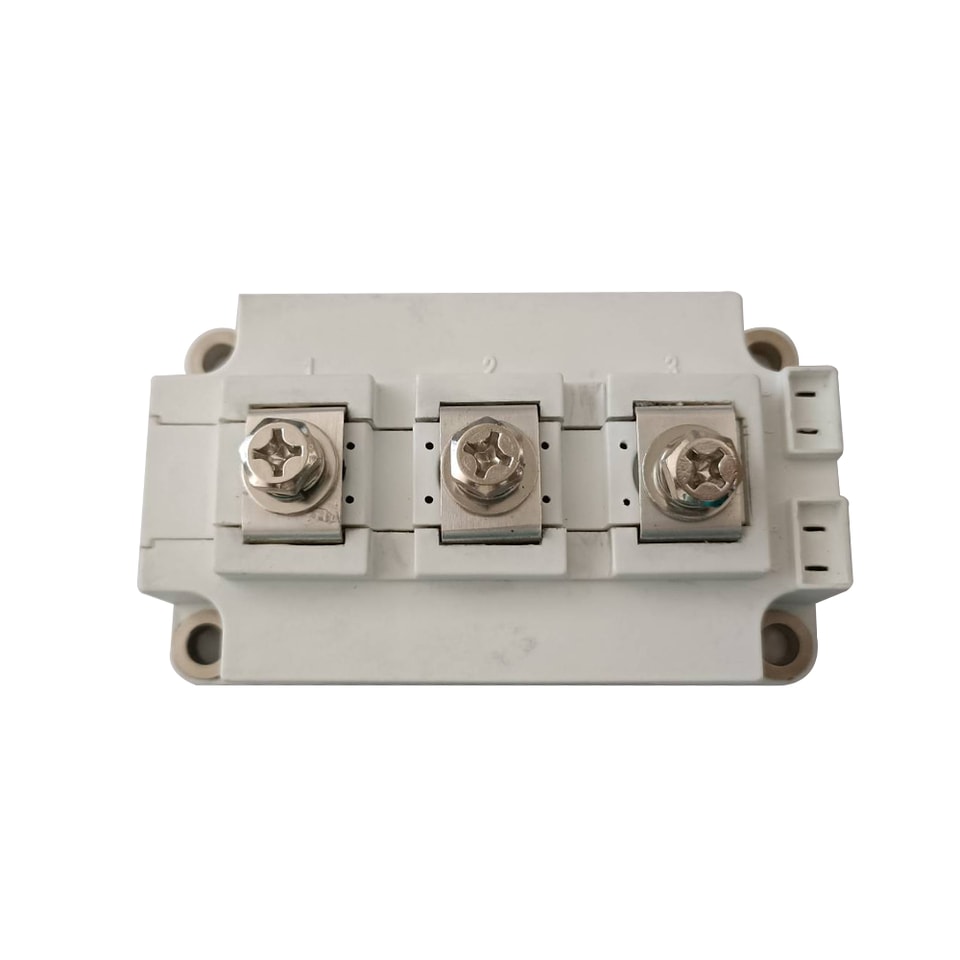

Быстродействующие диодные модули P/N: YZPST-DFM3000WXS17-A000
Особенности

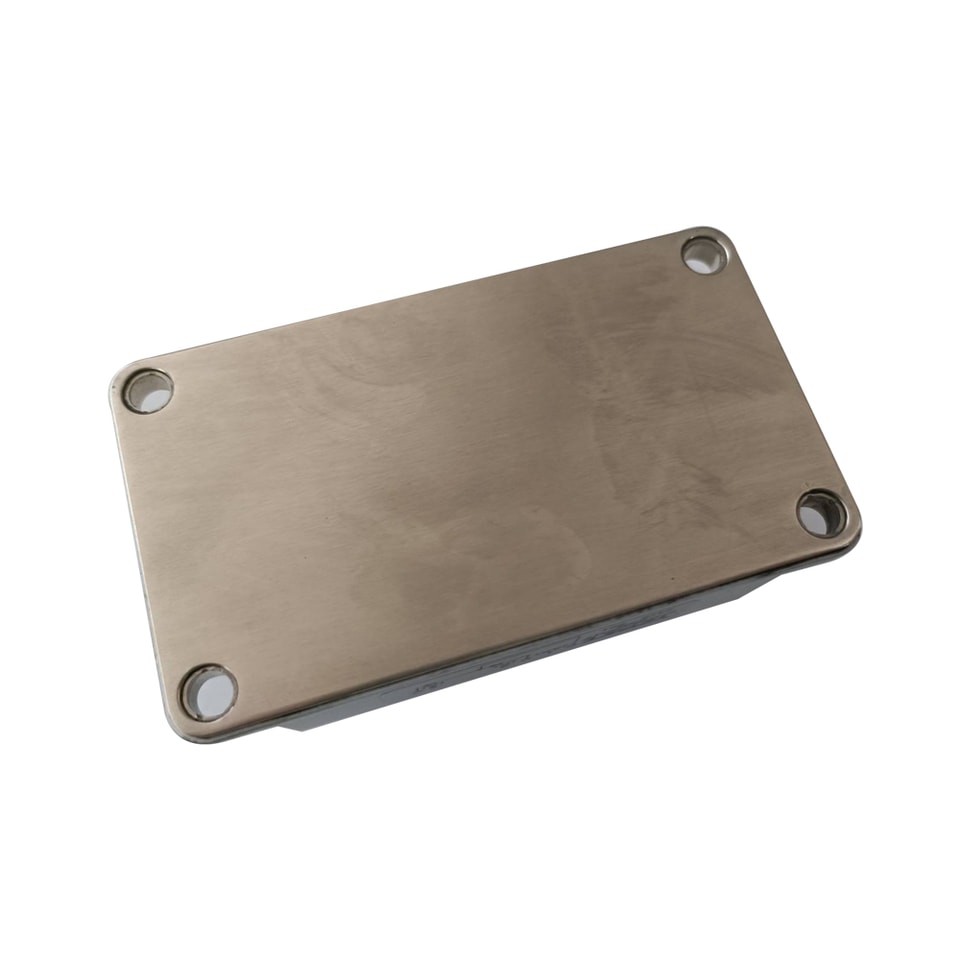

- Теплопередача через изолированную металлическую основание из керамики на основе оксида алюминия
- Паяные соединения повышенной надежности
- Признано UL
Типичные области применения
- Выпрямитель для приводных применений
- Выпрямители для ИБП
- Зарядные устройства для аккумуляторов
БЛОКИРУЮЩЕЕ
Обозначение | Условия | предельные значения | Ед. изм. |
VRRM VRSM | Tj= TjМакс. | 1700 1800 | V |
IRRM | при VRRM，однофазный，полуволновый，Tj= TjМакс. | 10 | мА |
VISOL | 50 Гц, 1 с/1 мин | 4800/4000 | V |
ПРОВОДЯЩЕЕ СОСТОЯНИЕ
Обозначение | Условия | предельные значения | Ед. изм. |
IF(AV) | TC=65°C; 180° синус | 300 | A |
IF(RMS) | TC=82°C; 180° синус | - | A |
IFSM | Tj= TjМакс.; t = 10 мс (50 Гц); синус | 2449 | A |
I2t | Tj= TjМакс.; t = 10 мс (50 Гц); синус | 30 | кА2S |
VF(TO) | Tj= Tj Max. | - | V |
rF | Tj= Tj Max. | - | мОм |
VFM | Ток в открытом состоянии 300 А, Tj=125 °C | 2.05 | V |
Trr | Tj= 25°C IF =400 А –di/dt=2250 А/мкс VR =900 В | 900 | нс |
Электрические характеристики
Обозначение | Условия | предельные значения | Ед. изм. |
Rth(j-c) | На модуль | 0.10 | °C /Вт |
Rth(c-h) | На модуль | 0.015 | °C /Вт |
Tj |
| -40 ~ +125 | °C |
Tstg |
| -40 ~ +125 | °C |
M | момент монтажа | 5 | Н·м |
момент затяжки клеммы | 5 | Н·м | |
W |
| - | g |

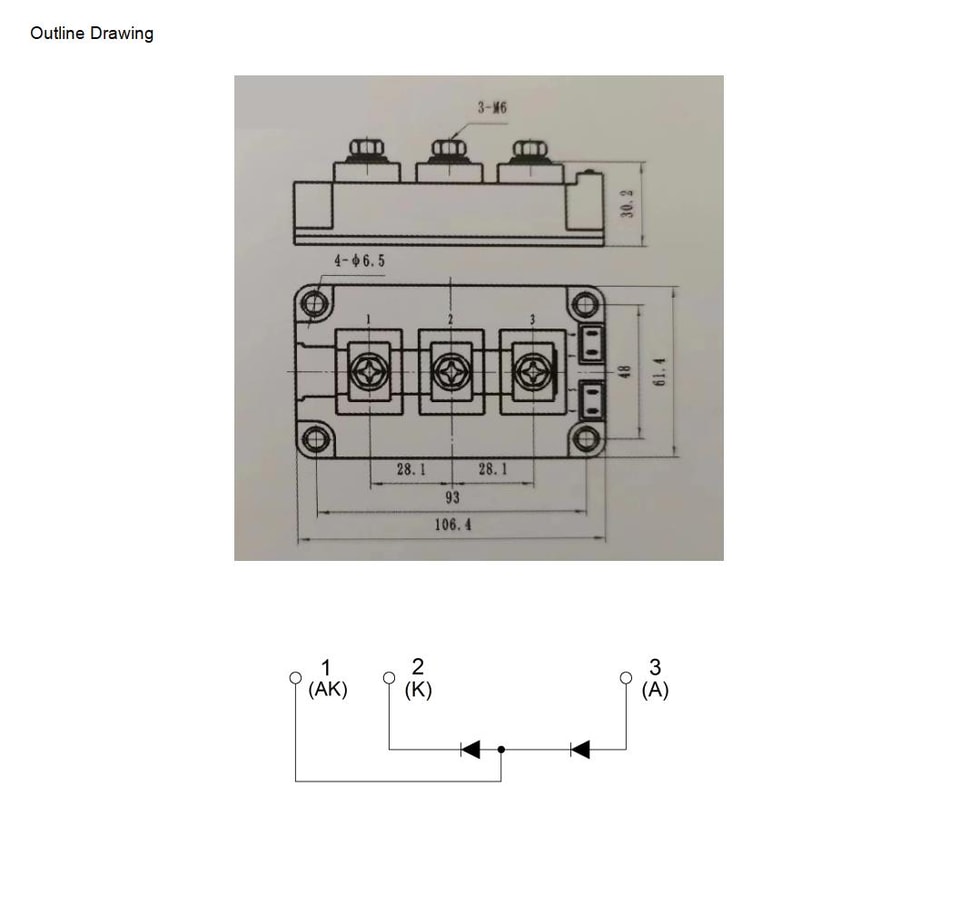

.jpg)
