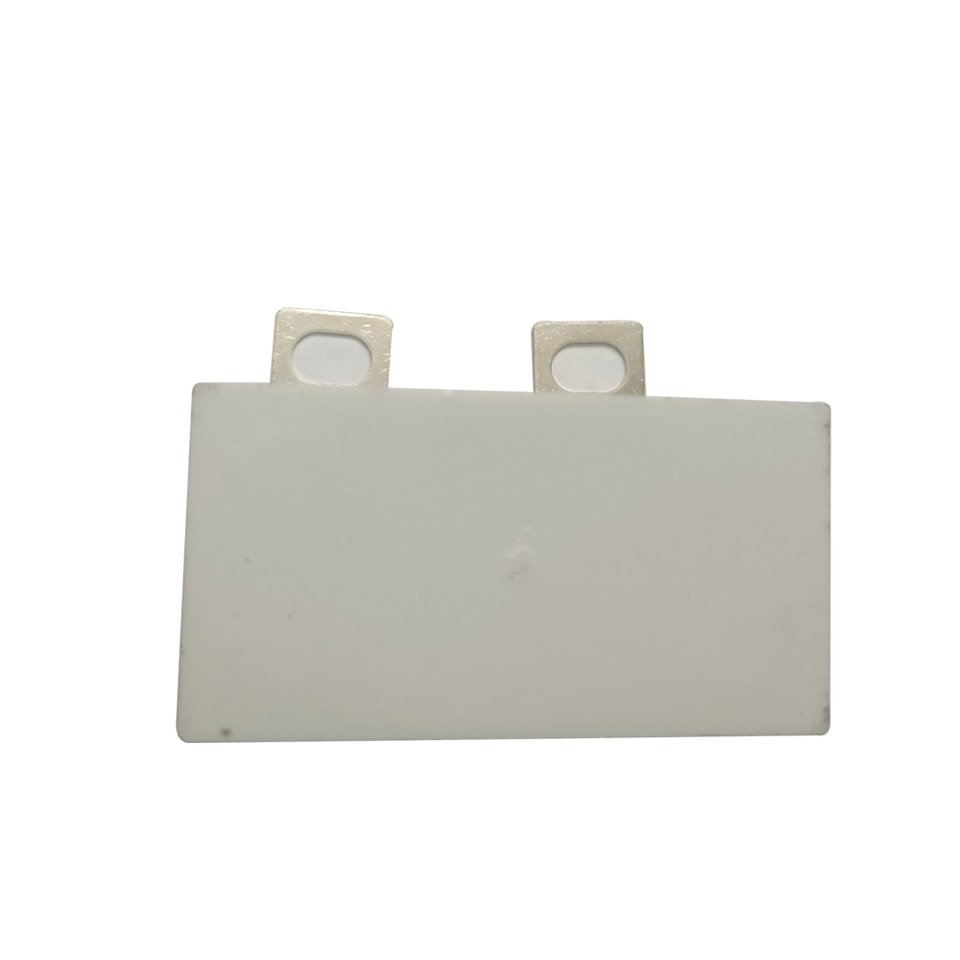

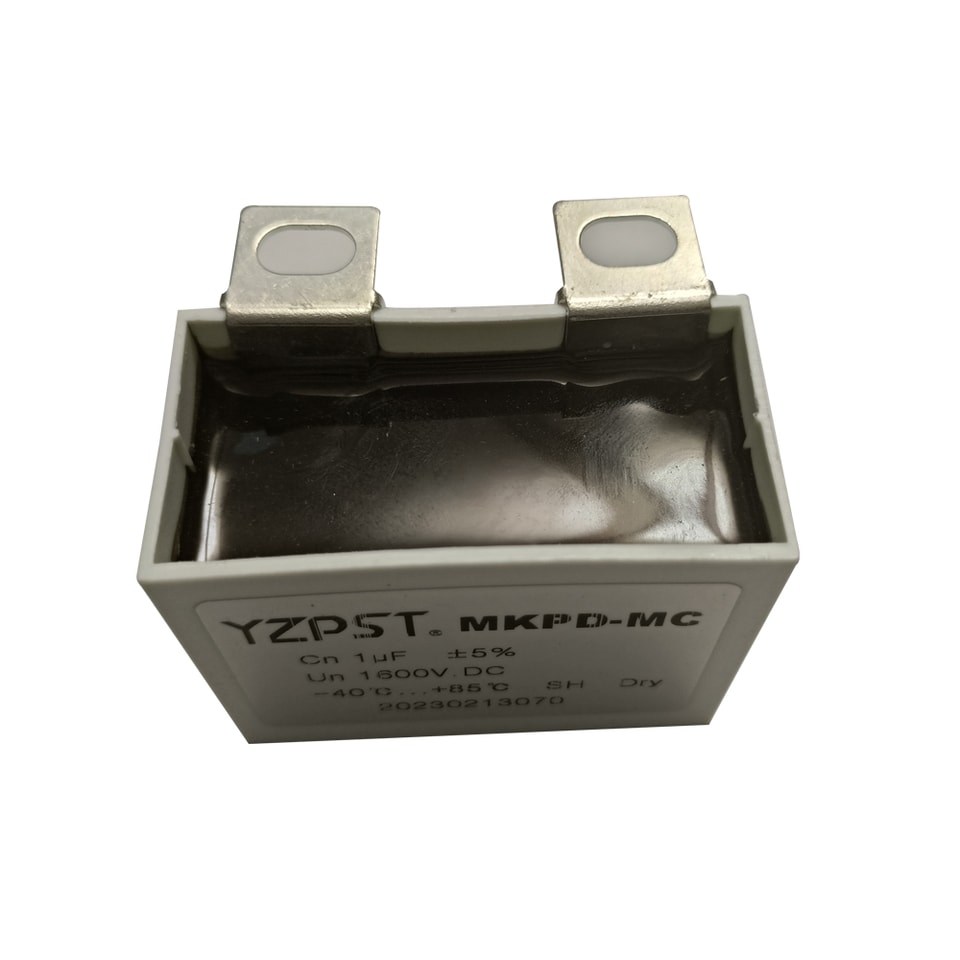

YZPST-MKPD-MC 1UF1600VDC

✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям

Эл. почтаinfo@yzpst.net

Телефон+86 138 0527 8321

ЗАПРОСИТЬ ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ↗

Совет: укажите артикул, требуемые напряжение/ток и условия применения.

ЦЕНТР ДОКУМЕНТАЦИИ

Загрузки и технические файлы

YZPST-MKPS-P 1μF 1600V(Type-C P=32.5).pdfСКАЧАТЬ ↘

1 мкФ IGBT буферный поглощающий конденсатор P=32,5 мм

IGBT буферный поглощающий конденсатор

Номинальная емкость (CN): 1 мкФ

Номинальный напряжение (UN )：1600 В DC

Импульсное напряжение (US): 2400 В t<100 мс

Технические характеристики
Справка стандарты	IEC 61071(GB/T 17702)
Номинальный ёмкость ( CN )	1 мкФ
ёмкость допуск	± 5%(J )
Номинальный напряжение (UN )	1600 В DC
Импульсный напряжение (US )	2400V t<100 мс
	1 . 1UN 8 ч/день
	1 . 15UN 30 мин/день
Более напряжение	1 . 2UN 5 мин/день
	1 . 3UN 1 мин/день
Макс. . ток(Im a x )	25А(40°C)
Макс. . пиковое ток(Ip ea k )	1 . 1кА
Диэлектрический рассеиваемая мощность коэффициент (tanδ0 )	2×10- 4
Серия сопротивление(Rs )	6мОм(100кГц)
Само- индуктивность(Ls )	28нГн
Ожидаемый срок службы	100000ч
Отказ скорость	30 FIT

Испытание данные
Испытание напряжение между выводы(UT-T )	1 . 5UN/10s
Испытание напряжение между выводы до корпус(UT- C )	4000V.ac/10s
рассеяние коэффициент (tanδ)	≤1×10- 3 (1кГц)
Сопротивление изоляции сопротивление(@20°C, 100V, 1min)	IR≥15000MΩ(C N ≤0 .33μF)
Сопротивление изоляции сопротивление(@20°C, 100V, 1min)	IR×CN ≥ 5000s(CN >0 .33 μF)

Экологические данные
Рабочий температуры	-40°C ~ +85°C
хранения температуры	-40°C ~ +85°C
Климатическая категория	40/85/21
Охлаждение	Естественное охлаждение
Макс. . высота	2000m

Габаритный чертёж чертёж
Длина (L)	57 . 5 мм
Глубина (D)	30мм
Высота (H)	45мм
Центр расстояние (P)	32 . 5 мм

Для получения дополнительной информации о YZPST-MKPD-MC 1UF1600VDCпожалуйста, скачайте указанный выше PDF-файл под названием «YZPST-MKPS-P 1μF 1600V (тип C, P=32.5) "

Дополнительная информация о продукте отсутствует.
