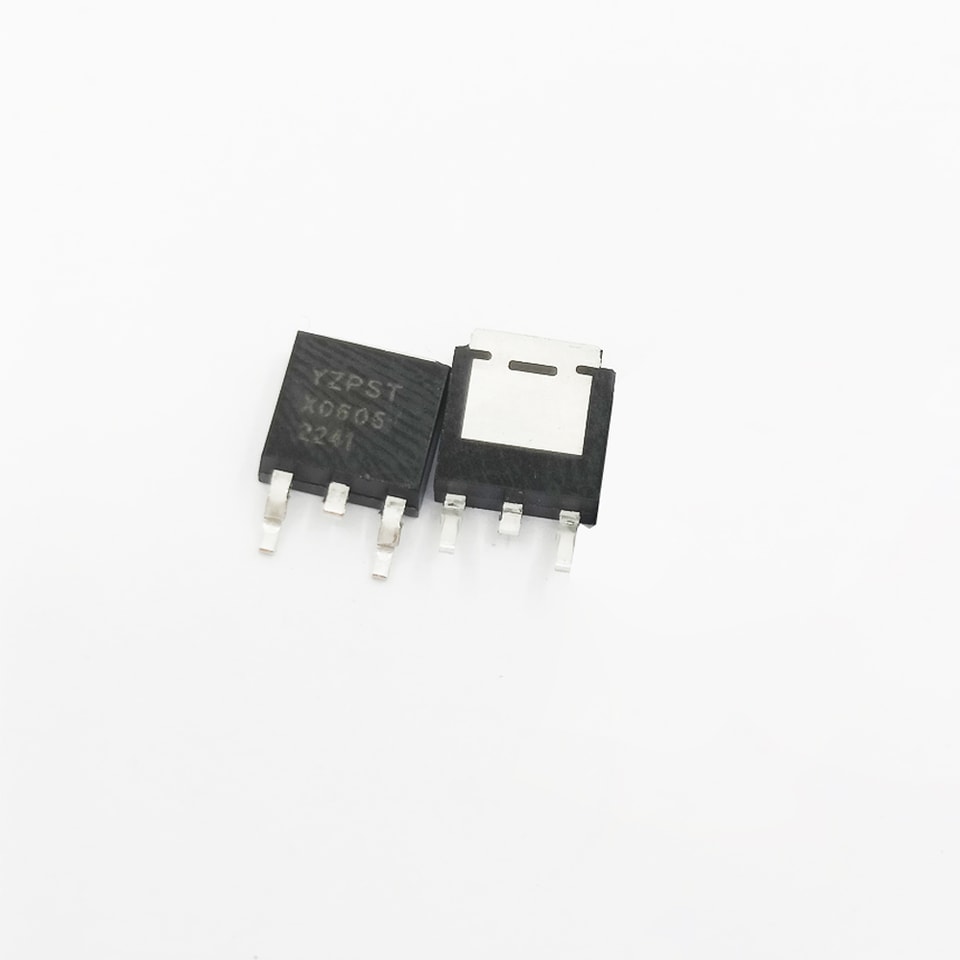

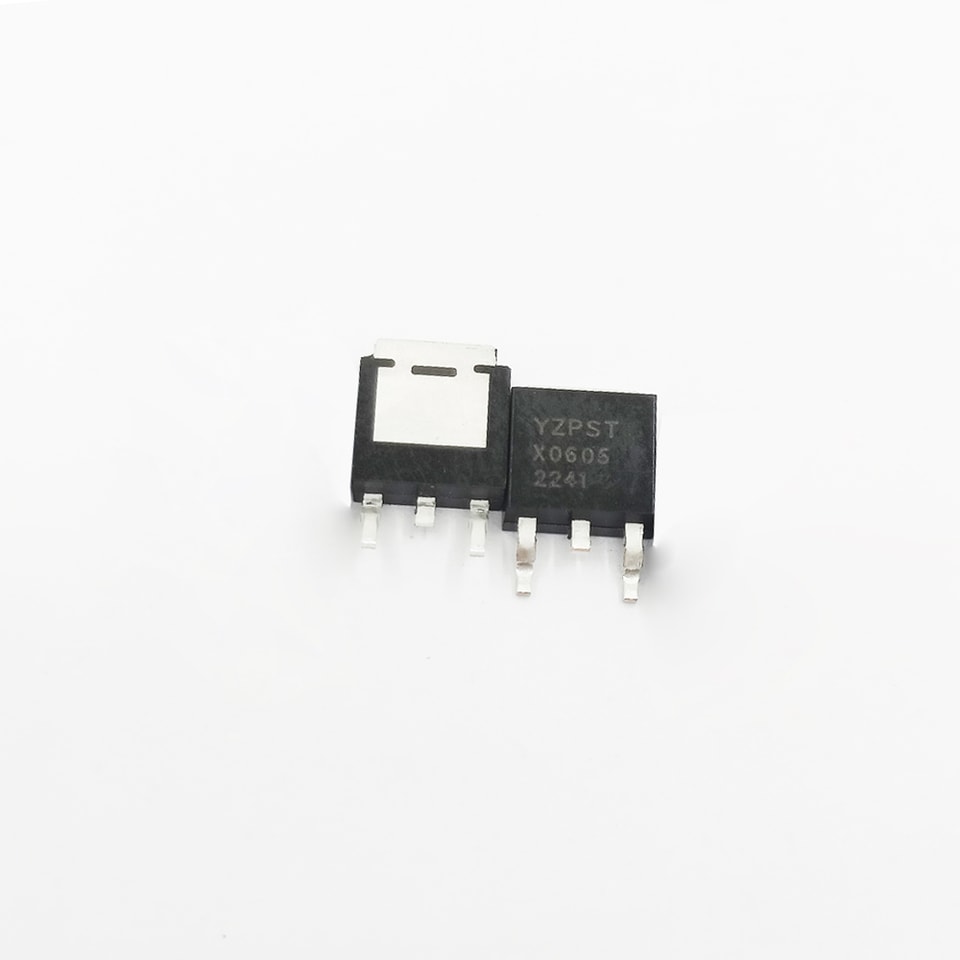

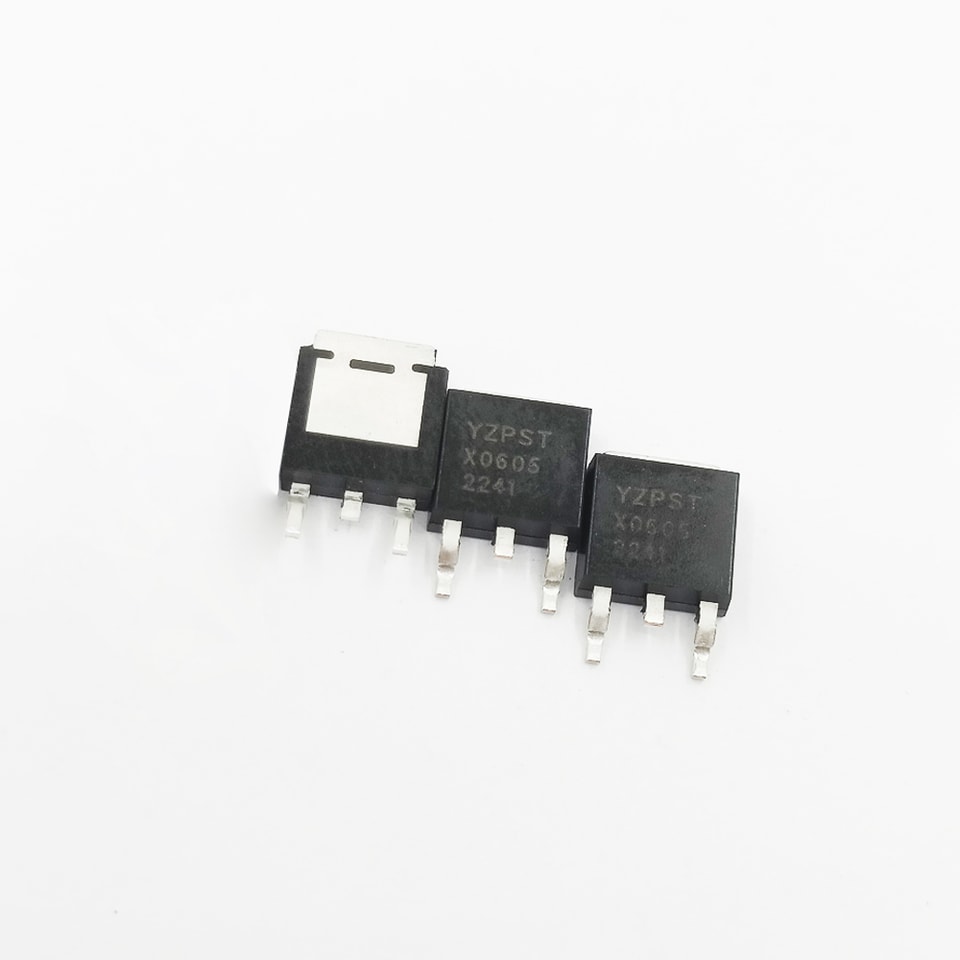

YZPST-X0605
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
YZPST-X06056A SCR
ОПИСАНИЕ:
Серия тиристоров X0605 обеспечивает высокую стойкость к dv/dt и
высокую помехоустойчивость к электромагнитным помехам. Они
особенно рекомендуются для применения в выпрямителях,
зажигателях и т. д.
ОСНОВНЫЕ ОСОБЕННОСТИ:
обозначение | значение | ед. |
IT(RMS) | 6 | A |
IGT | ≤10 | мА |
VDRM/VRRM | 600/800 | V |
Параметр | Обозначение | Значение | Ед. изм. |
Диапазон температуры перехода при хранении | Tstg | -40~150 | ℃ |
Диапазон рабочей температуры p-n перехода | Tj | -40~110 | ℃ |
Повторяющееся пиковое напряжение в выключенном состоянии (Tj=25℃) | VDRM | 600/800 | V |
Повторяющееся пиковое обратное напряжение (Tj=25℃) | VRRM | 600/800 | V |
Действующее значение тока в открытом состоянии | IT(RMS) | 6 | A |
Пиковый неповторяющийся импульсный ток в открытом состоянии (полный цикл, F=50 Гц) | ITSM | 45 | A |
Значение I2t для плавления предохранителя (tp=10 мс) | I2t | 6.75 | А²·с |
Критическая скорость нарастания тока в открытом состоянии (IG=2 × IGT) | dI/dt | 50 | А/ мкс |
Пиковый ток затвора | IGM | 1.8 | A |
Средняя рассеиваемая мощность на затворе | PG(AV) | 0.3 | W |
Пиковая мощность на затворе | PGM | 3 | W |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Tj=25℃, если не указано иное)
| Обозначение | Значение | ||||
| Условия испытаний | МИН | ТИП | МАКС | Ед. изм. | |
| IGT | - | 5 | 10 | мА | |
| VGT | VD=12V, RL=33Ω | - | 0.6 | 0.8 | V |
| VD=VDRM Tj=110℃ | |||||
| VGD | RL=3.3kΩ | 0.2 | - | - | V |
| IH | IT=50mA | - | - | 5 | мА |
| IL | IG=1.2IGT | - | - | 6 | мА |
| dV/dt | VD=0.66×VDRM Tj=110℃ затвор разомкнут RGK=1KΩ | В/ мкс | |||
| 10 | - | - | |||
СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение | Условия испытаний | Значение | Ед. изм. | ||
| VTM | ITM=8A tp=380μs | Tj=25℃ | МАКС | 1.5 | V |
| IDRM | VDRM= VRRM | Tj=25℃ | 5 | µA | |
| IRRM | RGK=1KΩ | Tj=110℃ | МАКС | 100 | µA |

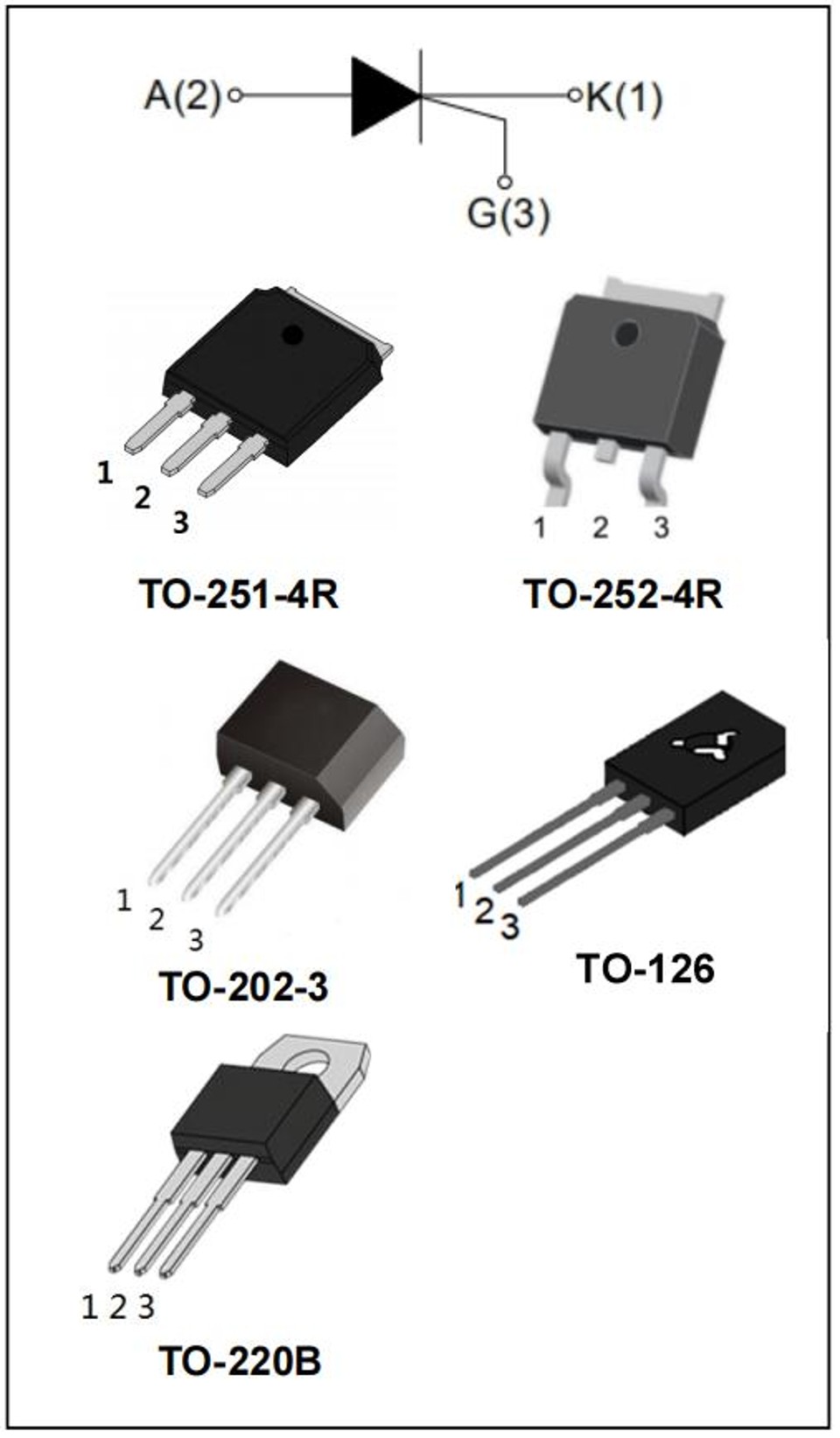

ТЕПЛОВЫЕ СОПРОТИВЛЕНИЯ
| Обозначение | Условия испытаний | Значение | Ед. изм. | |
| TO-202-3 | 7.8 | |||
| TO-252-4R | 6.5 | |||
| переход–корпус (AC) | TO-126 | 7.3 | ℃/W | |
| Rth(j-c) | TO-220B | 3 | ||

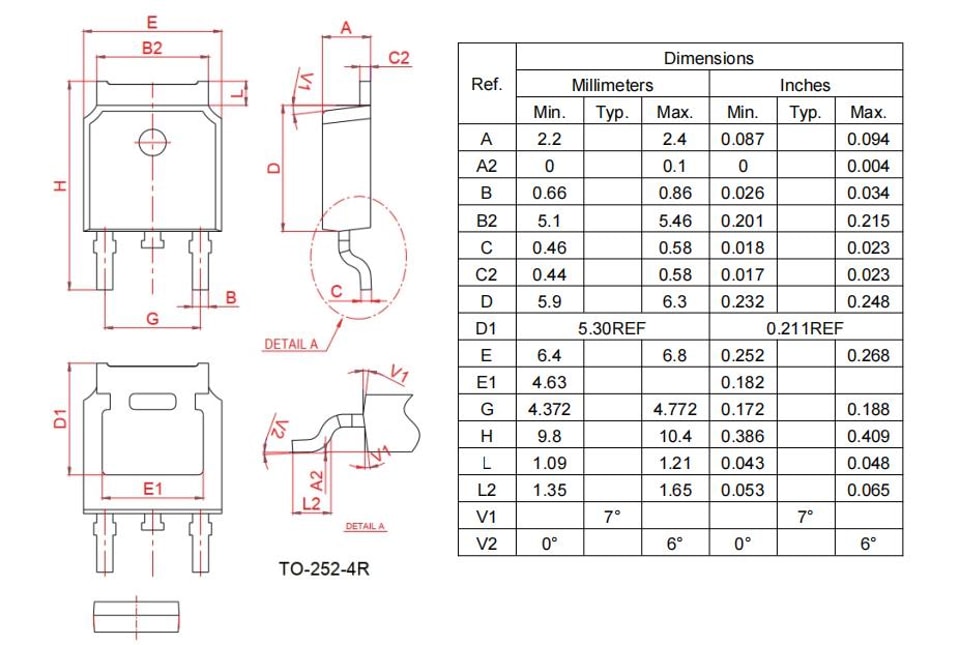

КОРПУС МЕХАНИЧЕСКИЕ ДАННЫЕ
.jpg)
.jpg)
.jpg)
