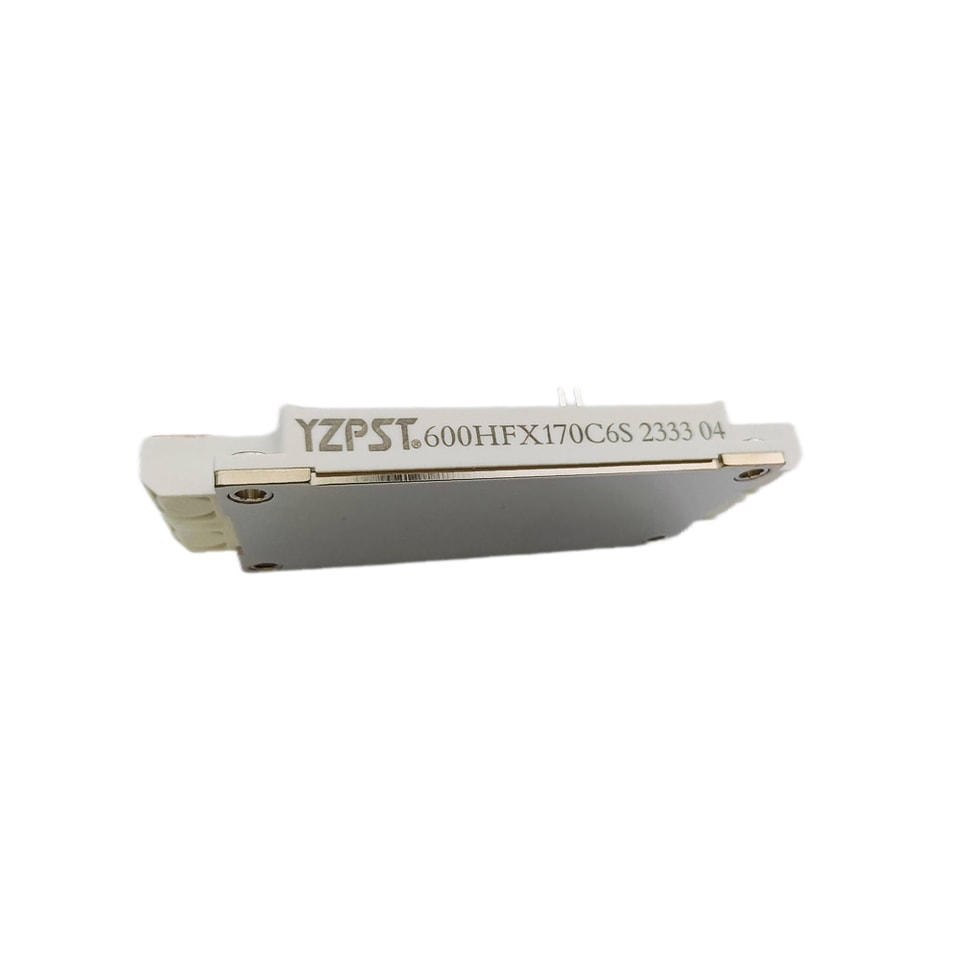

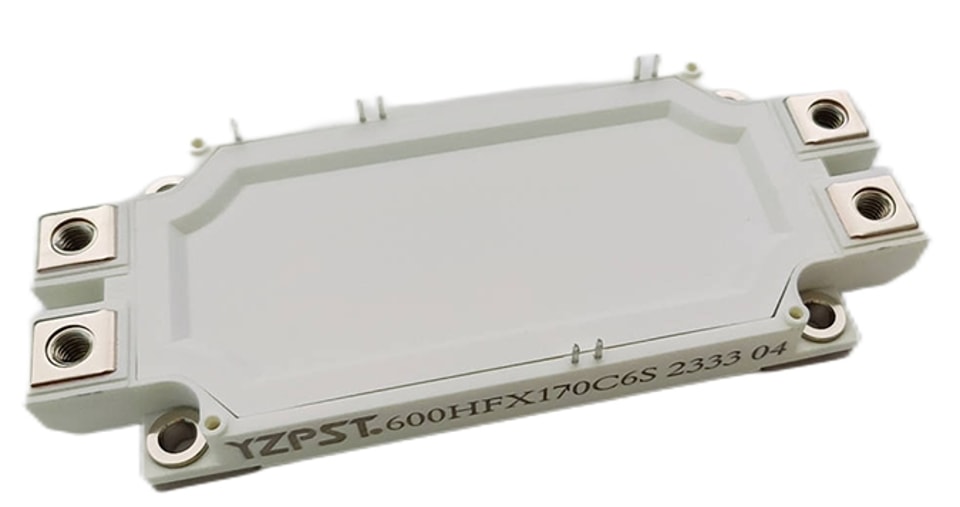

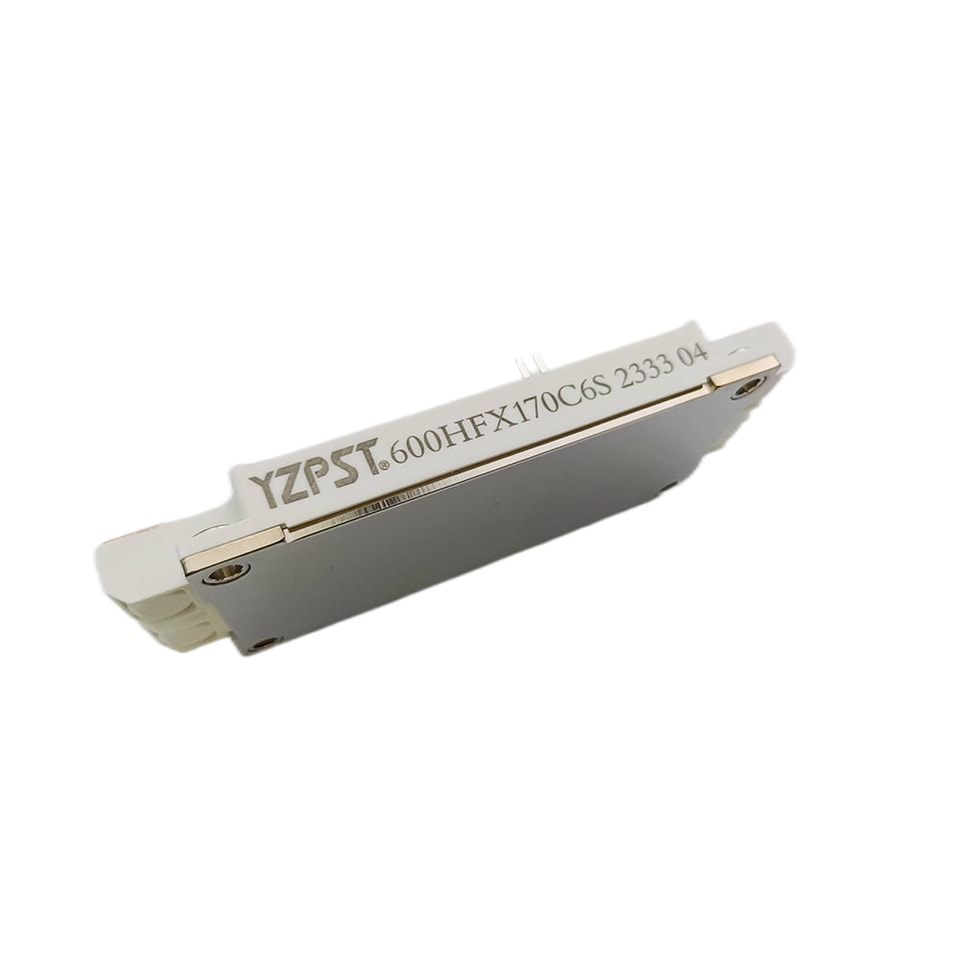

IGBT-модуль YZPST-600HFX170C6S
1700 В/600 А, 2 в одном корпусе
Общее описание
Силовой IGBT-модуль обеспечивает сверхнизкие потери проводимости, а также высокую стойкость к короткому замыканию.
Они предназначены для таких применений, как
преобразователи общего назначения и ИБП.
обычные инверторы и ИБП.
Особенности
• Траншейная IGBT-технология с низким VCE(sat)
• Способность выдерживать короткое замыкание 10 мкс
• VCE(sat) с положительным температурным коэффициентом
• Максимальная температура перехода 175 °C
• Корпус с низкой индуктивностью
• Быстрый и мягкий обратный восстановительный антипараллельный FWD

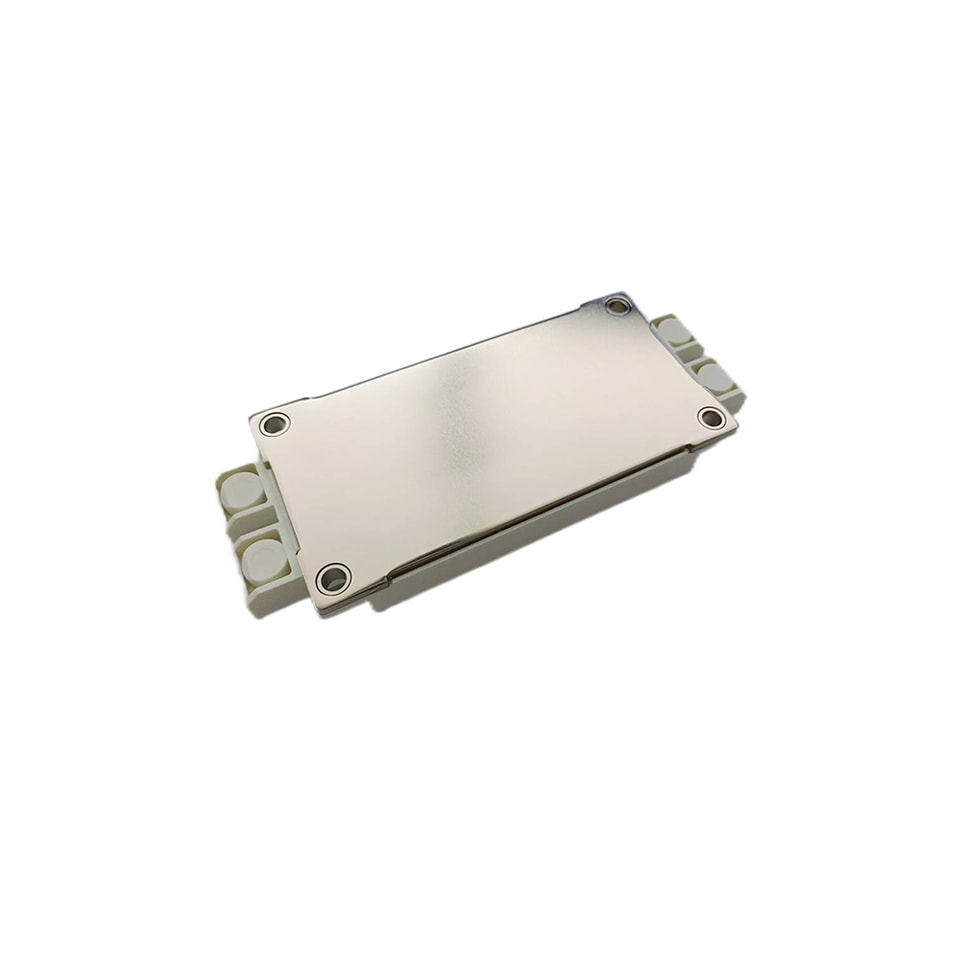

• Изолированная медная подложка с использованием технологии DBC
Типичные области применения
• Инвертор для привода двигателя
• Усилитель привода AC и DC-сервопривода
• Источник бесперебойного питания
IGBT
Обозначение | Описание | Значение | Ед. изм. |
VCES | Напряжение коллектор-эмиттер | 1700 | V |
VGES | Напряжение затвор-эмиттер | ±20 | V |
IC | Ток коллектора TC=25 °C TC=100 °C | 1069 600 | A |
ICM | Импульсный ток коллектора tp=1 мс | 1200 | A |
PD | Максимальная рассеиваемая мощность T=175 °C | 4166 | W |
Диод
Обозначение | Описание | Значение | Ед. изм. |
VRRM | Повторяющееся пиковое обратное напряжение | 1700 | V |
IF | Непрерывный прямой ток диода | 600 | A |
IFM | Максимальный прямой ток диода tp=1 мс | 1200 | A |
Модуль
Обозначение | Описание | Значение | Ед. изм. |
Tjmax | Максимальная температура перехода | 175 | °C |
Tjop | Рабочая температура p-n-перехода | от -40 до +150 | °C |
TSTG | Диапазон температуры хранения | от -40 до +125 | °C |
VISO | Напряжение изоляции RMS, f=50 Гц, t=1 мин | 4000 | V |
IGBT характеристики TC=25°C, если не указано иное
| Обозначение | Параметр | Условия испытаний | Мин. | Тип. | Макс. | Ед. изм. |
| IC=600 А, ВGE=15V, Tj=25oC | 1.85 | 2.2 | ||||
| VCE(sat) | Коллектор — эмиттер | IC=600 А, ВGE=15V, Tj=125oC | 2.25 | V | ||
| Напряжение насыщения | IC=600 А, ВGE=15V, Tj=150oC | 2.35 | ||||
| VGE(th) | Пороговое напряжение затвор-эмиттер Напряжение | IC= 12,0 мА, ВCE=VGE, Tj=25oC | 5.6 | 6.2 | 6.8 | V |
| ICES | коллектор Отсечка-Выключено | VCE=VCES,VGE=0В, | 5 | мА | ||
| Ток | Tj=25oC | |||||
| IGES | Ток утечки затвор-эмиттер Ток | VGE=VGES,VCE=0В, Tj=25oC | 400 | нА | ||
| RGint | Внутреннее сопротивление затвораance | 1.3 | Ом | |||
| Cies | Входная ёмкость | VCE=25 В, f=1 МГц, | 72.3 | нФ | ||
| Cres | Обратной передачи | VGE=0V | 1.75 | нФ | ||
| ёмкость | ||||||
| QG | Заряд затвора | VGE=- 15…+15 В | 5.66 | μC | ||
| td(on) | Время задержки включения | 170 | нс | |||
| tr | Время нарастания | 67 | нс | |||
| td(выкл.) | Выключение Время задержки | VCC=900 В, IC=600 А, RG= 1,0 Ом, ВGE=±15 В, Tj=25oC | 527 | нс | ||
| tf | Время спада | 138 | нс | |||
| Eon | Включение Коммутационная | 154 | мДж | |||
| Потери | ||||||
| Eвыкл. | Характеристики выключения | 132 | мДж | |||
| Потери | ||||||
| td(on) | Время задержки включения | 168 | нс | |||
| tr | Время нарастания | 80 | нс | |||
| td(выкл.) | Выключение Время задержки | VCC=900 В, IC=600 А, RG= 1,0 Ом, ВGE=±15 В, Tj= 125oC | 619 | нс | ||
| tf | Время спада | 196 | нс | |||
| Eon | Включение Коммутационная | 236 | мДж | |||
| Потери | ||||||
| Eвыкл. | Характеристики выключения | 198 | мДж | |||
| Потери | ||||||
| td(on) | Время задержки включения | 192 | нс | |||
| tr | Время нарастания | 80 | нс | |||
| td(выкл.) | Выключение Время задержки | VCC=900 В, IC=600 А, RG= 1,0 Ом, ВGE=±15 В, Tj= 150oC | 640 | нс | ||
| tf | Время спада | 216 | нс | |||
| Eon | Включение Коммутационная | 259 | мДж | |||
| Потери | ||||||
| Eвыкл. | Характеристики выключения | 215 | мДж | |||
| Потери | ||||||
| tP≤10 мкс, ВGE=15V, | ||||||
| ISC | Данные SC | Tj=150oC, ВCC= 1000 В, VCEM≤1700 В | 2400 | A |

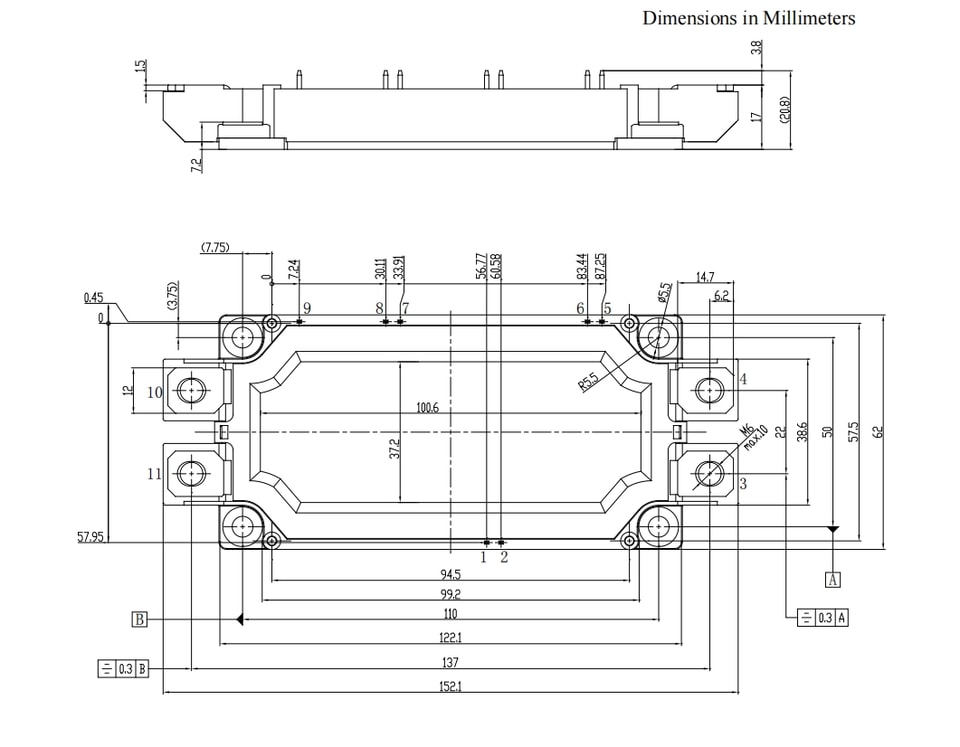

Габаритные размеры корпуса
