YZPST-GMZP7500A600V
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Обратное Блокирующее
VRRM (1) | VRSM (1) |
600 | 600 |
VRRM = Повторяющееся пиковое обратное напряжение
VRSM = Не повторяющееся пиковое обратное напряжение (2)
Примечания:
Все параметры указаны для Tj=25 oC если не если не указано иное.
(1) Все номинальные напряжения указаны дляприложенной 50Hz/60Hz синусоидальной формы сигнала в синусоидальная форма сигнала 50 Гц/60 Гц oveдиапазоне температур -40до +1850 oC.
(2) 10 мс макс. длительность импульса
(3) Максимальное значение для Tj = 150 oC.
(4) См. определение параметра ниже :
Повторяющееся пиковое обратное ток утечки | IRRM | 4 мА 100 мА |
Проводимость - on состояние
ТЕПЛОВЫЕ И МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр | Обозначение | Мин. | Макс. | Тип. | Единицы | Условия |
Рабочая температура | Tj | -40 | +150 |
| oC |
|
Температура хранения | Tstg | -40 | +150 |
| oC |
|
Тепловое сопротивление — от p-n-перехода до case | RΘ (j-c) |
| 0.009 |
| К / кВт | Двустороннее охлаждение С охлаждением с одной стороны |
Тепловое сопротивление — корпус - радиатору | RΘ (c-s) |
| 0.005 - |
| К/кВт | Двустороннее охлаждение С охлаждением с одной стороны |
Тепловое сопротивление — от p-n-перехода до радиатору | RΘ (j-s) |
| - - |
| o°C/кВт | Двустороннее охлаждение С охлаждением с одной стороны |
Усилие монтажа | P | 24 | 30 |
| кН |
|
Вес | W |
|
| 0.078 | кг | около |

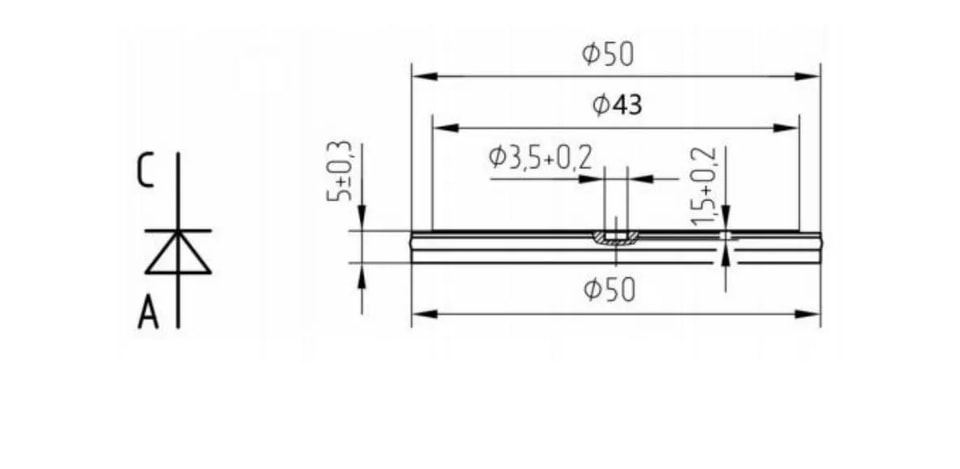

ГАБАРИТНЫЙ ЧЕРТЕЖ КОРПУСА И ГАБАРИТЫРАЗМЕРЫ
.jpg)
-3.jpg)
.jpg)
.jpg)
.jpg)
