Особенности
- Высокая стойкость к импульсным токам
- Типы от 50 В до 400 В VRRM
- Не чувствителен к ЭСР
ВИЗУАЛЬНЫЙ ОБЗОР ПРОДУКТА01 / ГАЛЕРЕЯ
СИЛОВОЙ КОМПОНЕНТ
YZPST-MUR30040
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured

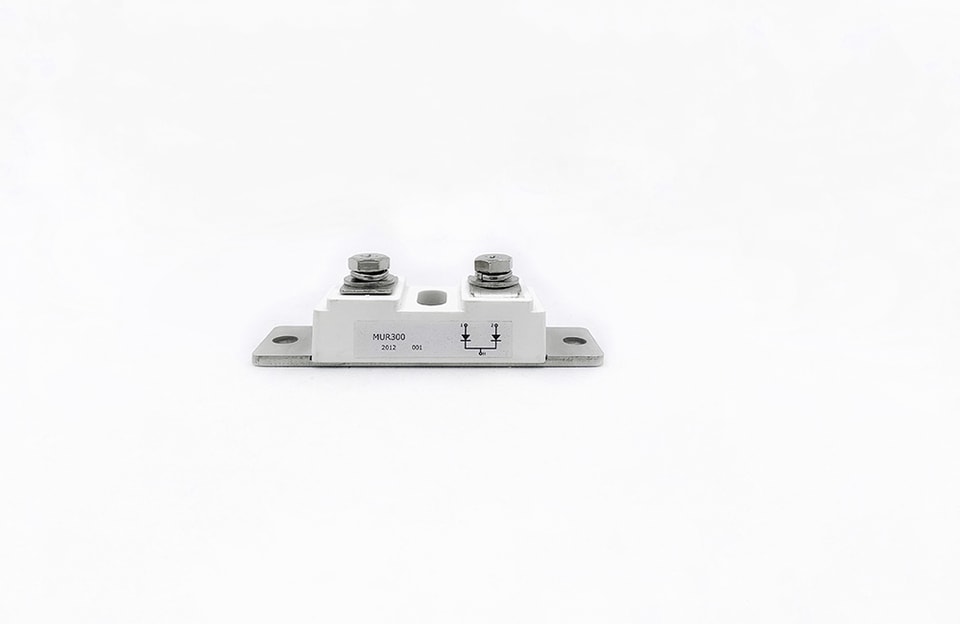

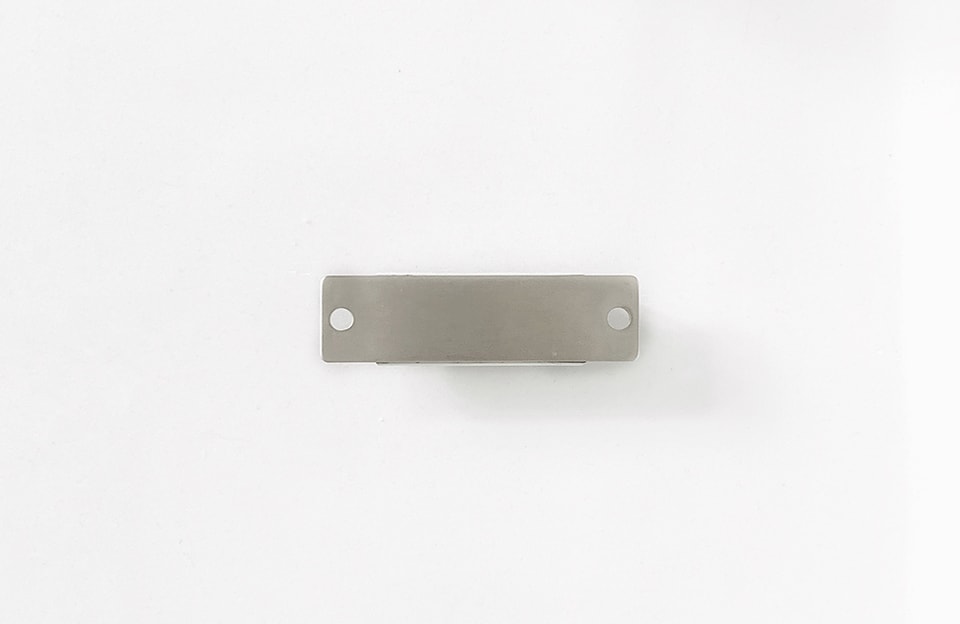

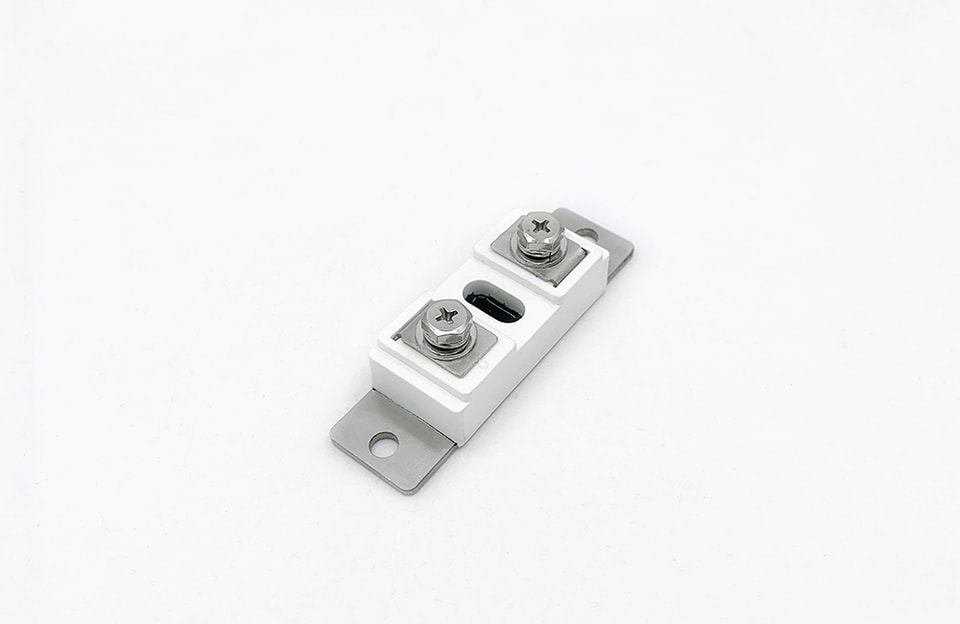

Кремниевый сверхбыстродействующий диод с обратным восстановлением TYPE:YZPST-MUR30040
Обозначение | Условие | Номинальные значения | Ед. изм. |
IF(AV)M | TC=140°C; 180° синус | 300 | A |
IFRMS | максимальное значение при непрерывной работе | 425 | A |
IFSM | Tj=25°C; t = 8,3 мс (50 Гц); синус | 1500 | A |
I2t | Tj=25°C; t = 8,3 мс (50 Гц); синус | - | кА²с |
Viso | переменный ток, 1 минута/1 секунда | - | V |
Tj | -55 ~ +150 | °C | |
Tstg | -55 ~ +150 | °C | |
M | момент затяжки крепления; ±15% | - | Н·м |
момент затяжки выводов; ±15% | - | Н·м | |
W | прибл. | - | g |
IRRM | При VRRM, однофазная, полуволновая схема, Tj=125°C | 3 | мА |
VFM | Ток в открытом состоянии 300 А, Tj=25°C | 1.70 | V |
VF0 | Tj=150°C | - | V |
rF | Tj=150°C | - | мОм |
trr | Tj=25°C; IF = 0,5 А; -diF/dt = 15 А/мкс; VR = 30 В; IRR = 0,25 А | 90 | нс |
Qrr | Tj=150°C; IF = 50 А; -diF/dt = 100 А/мкс; VR = 100 В | - | мкс |
IRM | - | A | |
Rth(j-c) | На модуль | 0.45 | °C/Вт |
Rth(c-h) | На модуль | - | °C/Вт |
Чертёж габаритов
Для получения дополнительной информации о модуле быстродействующего восстановительного диода, пожалуйста, скачайте PDF-файл выше с названием" YANGZHOU POSITIONING TECH CO силовые тиристоры и диодные компоненты "
Дополнительная информация о продукте отсутствует.
