YZPST-SQL100A-1600V
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
YZPST-SQL100A
Кремний/стекло, пассивированный

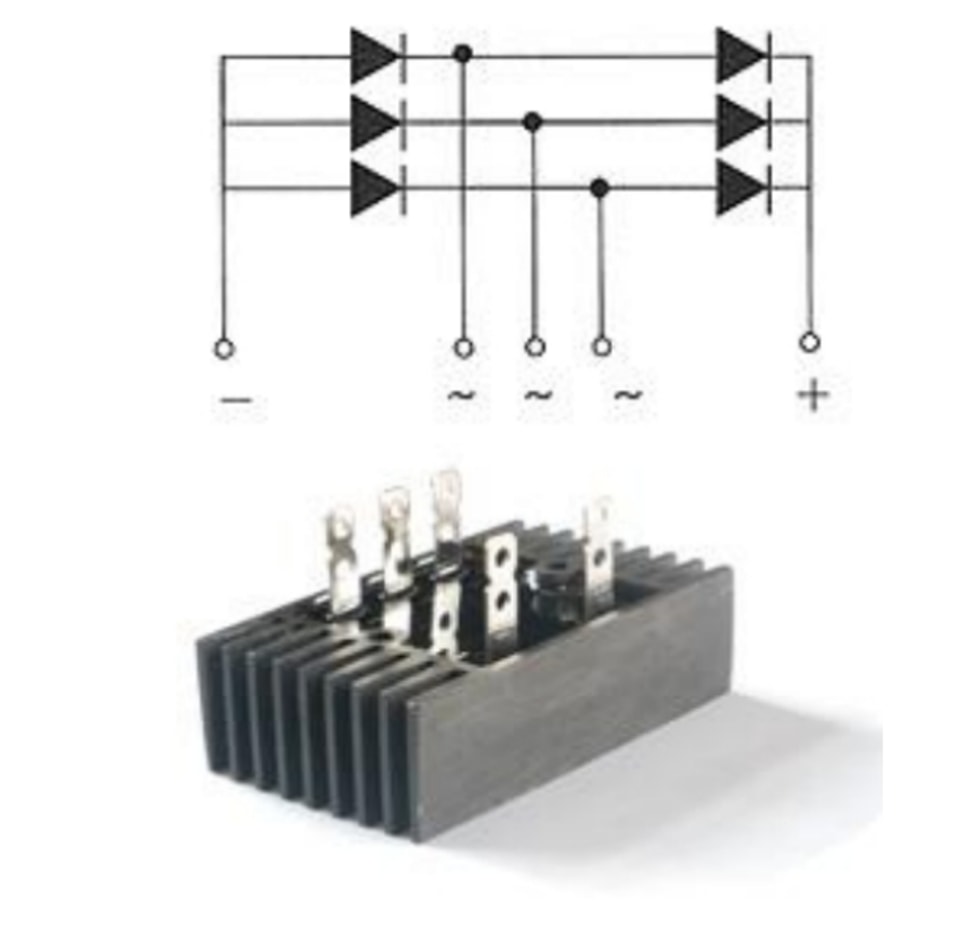

Трехфазные мостовые выпрямители
Особенности
Идеально подходит для печатных плат
Надежная и недорогая конструкция обеспечивает доступную стоимость изделия
Гарантируется пайка при высокой температуре: 260℃ / 10 секунд / 0,375” (9,5 мм)
длина вывода при натяжении 5 фунтов (2,3 кг)
Технические данные
Корпус: литой пластик
Выводы: луженые
Полярность: как указано
НОМИНАЛ |
| SQL | SQL | SQL | SQL | SQL | SQL | SQL |
|
Обозначение |
|
|
|
|
|
|
| ЕД. | |
| 100A-02 | 100A-04 | 100A-06 | 100A-08 | 100A-10 | 100A-12 | 100A-16 |
| |
| VRRM | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | V |
МаксимальныеПовторяющееся пиковое обратное напряжение | |||||||||
Максимальное входное действующее напряжение | VRMS | 140 | 280 | 420 | 560 | 700 | 840 | 1120 | V |
Максимальное постоянное блокирующее напряжение | VDC | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | V |
Tc=55℃ | ID | 100 | A | ||||||
МаксимальныеСредний выпрямленный прямой выходной ток | |||||||||
Пиковый прямой импульсный ток 8,3 мс, одиночная полусинусоида | IFSM | 1000 | A | ||||||
IF=33A | VF | 1.1 | V | ||||||
Максимальное прямое напряжениеage | |||||||||
Ta =25℃ Ta =100℃ | IR | 10 | мкА | ||||||
Максимальное обратное напряжениеage |
| ||||||||
| IR(H) | 200 | мкА | ||||||
Тепловое сопротивление переход — корпус | RθJC | 0.3 | °C/Вт | ||||||
Тепловое сопротивление корпус — окружающая среда | RθJA | 0.5 | °C | ||||||
Диапазон рабочих температур | TДж | -40～+125 | °C | ||||||
Диапазон температур хранения | TSTG | -40～+150 | °C | ||||||

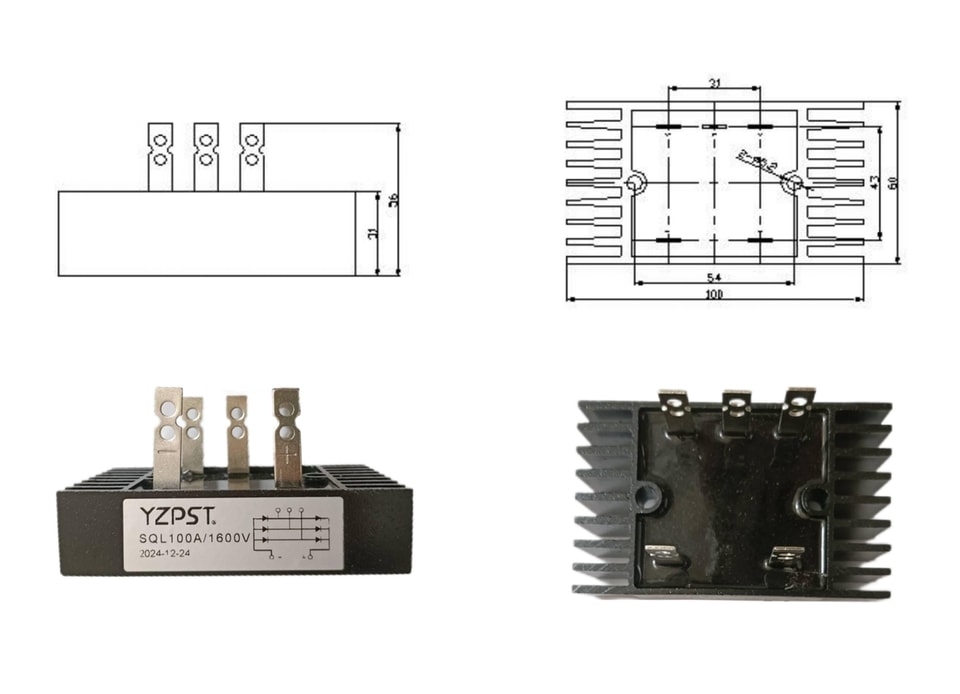

Габаритные размеры в Миллиметры
