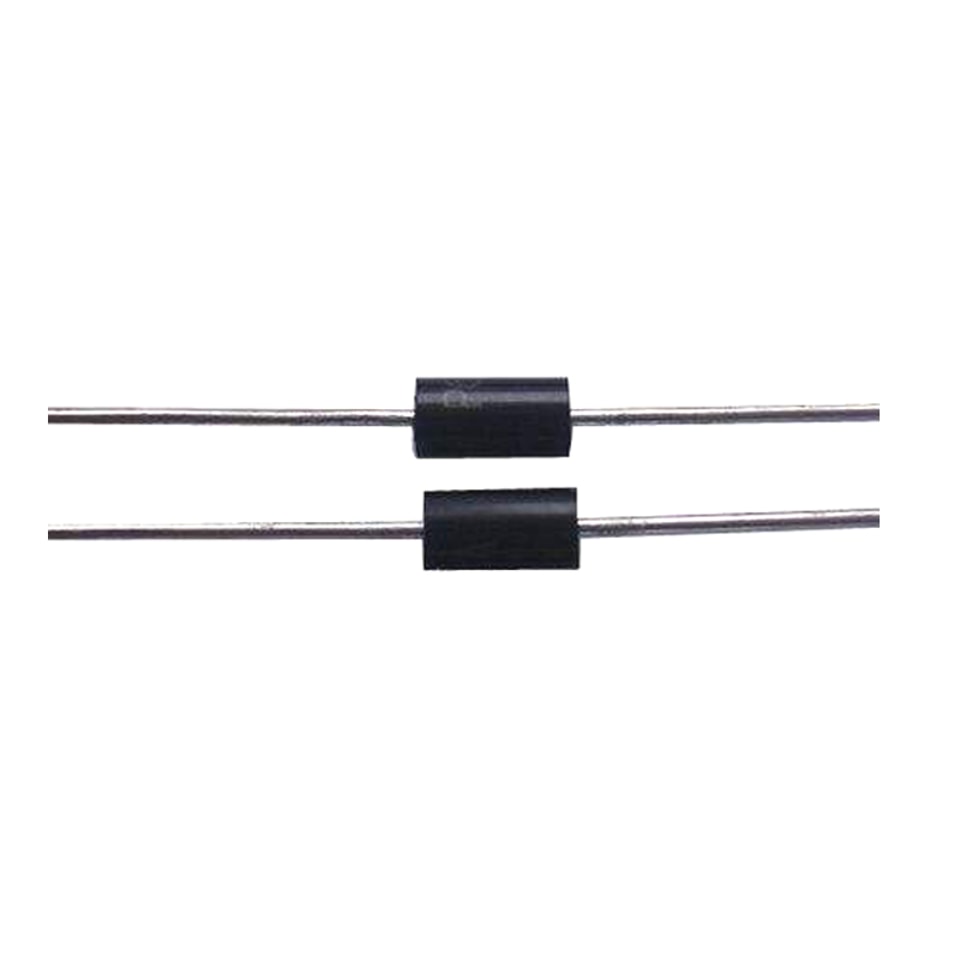

P/N: YZPST-2CL2FR высоковольтный выпрямительный диод
2CL2FRВысоковольтные выпрямительные диоды серии отличаются высоконадежной меза-структурой и диффузионной технологией, герметизированы эпоксидной смолой в компактном исполнении.
Особенности
Лавинная характеристика
Больше типоразмеров на выбор
Залиты эпоксидной смолой в вакууме, поверхность обладает антикоррозионными свойствами
Tj: -40℃—+150℃
Области применения
Высоковольтный генератор
Высоковольтное удвоительное оборудование
Универсальный высоковольтный выпрямитель,
Высоковольтный умножитель напряжения
Максимальные номинальные значения
Параметр | Обозначение | Ед. изм. | Условия | Ед. изм. | |
Повторяющееся пиковое обратное напряжение | VRRM | кВ | Ta=25C IR=0.02μA | 35.0 | |
Средний прямой ток |
IF(AV) | А | 50 Гц полусинусоидальная волна, активная нагрузка @Tbreak=50C |
100 | |
Время обратного восстановления | trr | S | IF=2 мА IR=4 мА IRR=1 мА | 100 | |
Импульсный прямой ток | IFSM | A | 0.01 с @ полусинусоида 50 Гц | 15 | |
Рабочий температура | окружающей среды | Ta | C |
| -40~ +125 |
Температура хранения | T stg | C |
| -40~ +125 | |
Электрические характеристики (Ta=25Cесли не указано иначе )
| Пиковое прямое напряжение | VFM | V | @ Ta=25C IF=0.1A | ≥50 |
| Пиковый обратный ток | IRRM1 | A | @ Ta=25C VRM=VRRM | 2.0 max |
| IRRM2 | A | @ Ta=100C VRM=VRRM | 20 max |

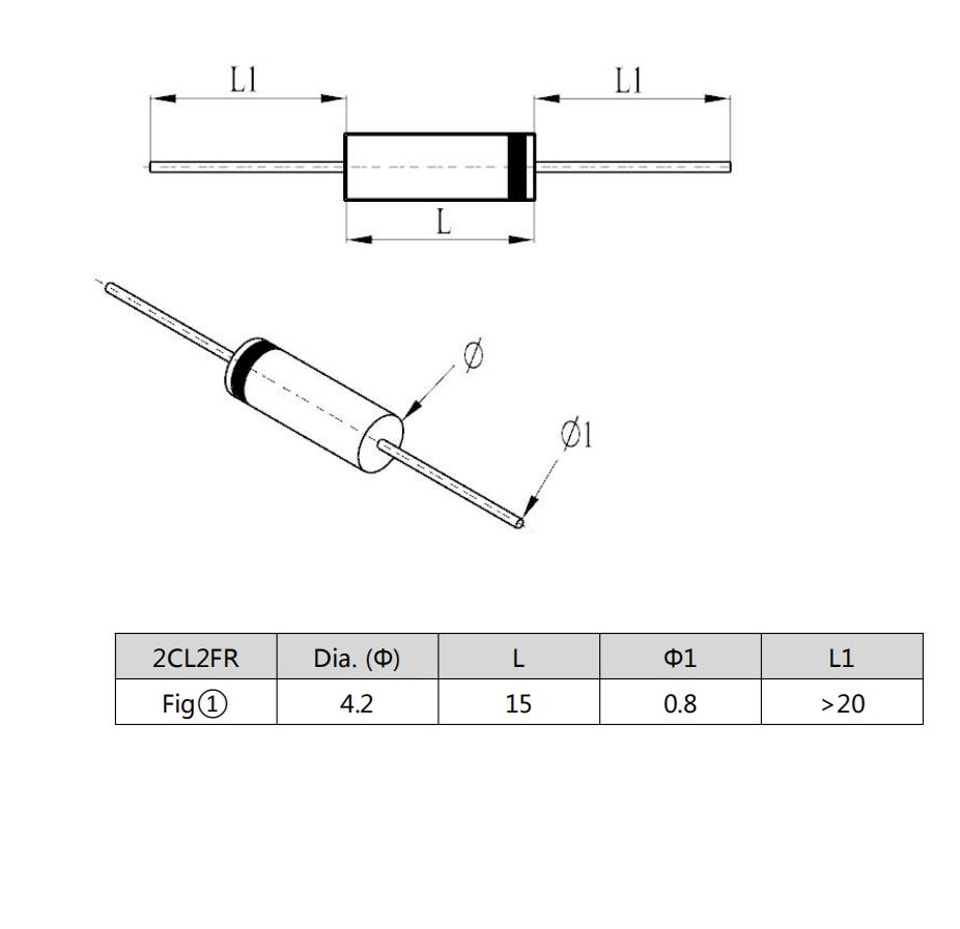

Размеры( Единица измерения: мм)
Для получения дополнительной информации оYZPST-2CL2FRпожалуйста, скачайте PDF-файл выше с названием YZPST-2CL2FR-P526 "
