YZPST-CL08-12T
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Высоковольтный диод CL08-12
- 1. Основные характеристики
No. | Онem | Symbol | Unit | Rating | Conditioнс |
1 | Повторяющееся пиковое обратное напряжение | VRRM | кВ | 12 |
|
2 | Средний прямой ток | IF (AV) | мА | 350 | Tamb=60 ℃ Синусоидальная полуволна 50 Гц Среднее значение выпрямленного тока |
3 | Пусковой прямой ток | IFSM | A | 15 | Tamb=25 ℃ Синусоидальная полуволна 50 Гц, однократный импульс |
4 | Пусковой обратный ток | IRSM | A | 0.2 | Однократный треугольный импульс длительностью 1 мс |
5 | Максимальная температура перехода= | Tjmax | ℃ | 130 |
|
6 | Температура хранения | Tstg | ℃ | -40~+130 |
2. Электрические характеристики
No. | Онem | Symbol | Unit | Rating | Test conditioнс |
1 | Падение прямого напряжения | VFM | V | 18.5 max | IF(AV)=350 мА |
2 | Обратный ток при нормальной температуре | IRM1 | A | 5 max | VRM=12 кВ |
3 | Обратный ток при высокой температуре | IRM2 | A | 50 max | Tamb=100℃ VRM=12 кВ |
4 | Напряжение обратного пробоя | VZ | кВ | 12~18 | IR=100 мкА |
5 | Время обратного восстановления | trr | нс | 80 макс. | IF=IR=100 мА, 90% |
(Tamb=25 °C, если не указано иное)
- Применение
Для выпрямления высокого напряжения в микроволновых печах;
Другие области электронного выпрямления

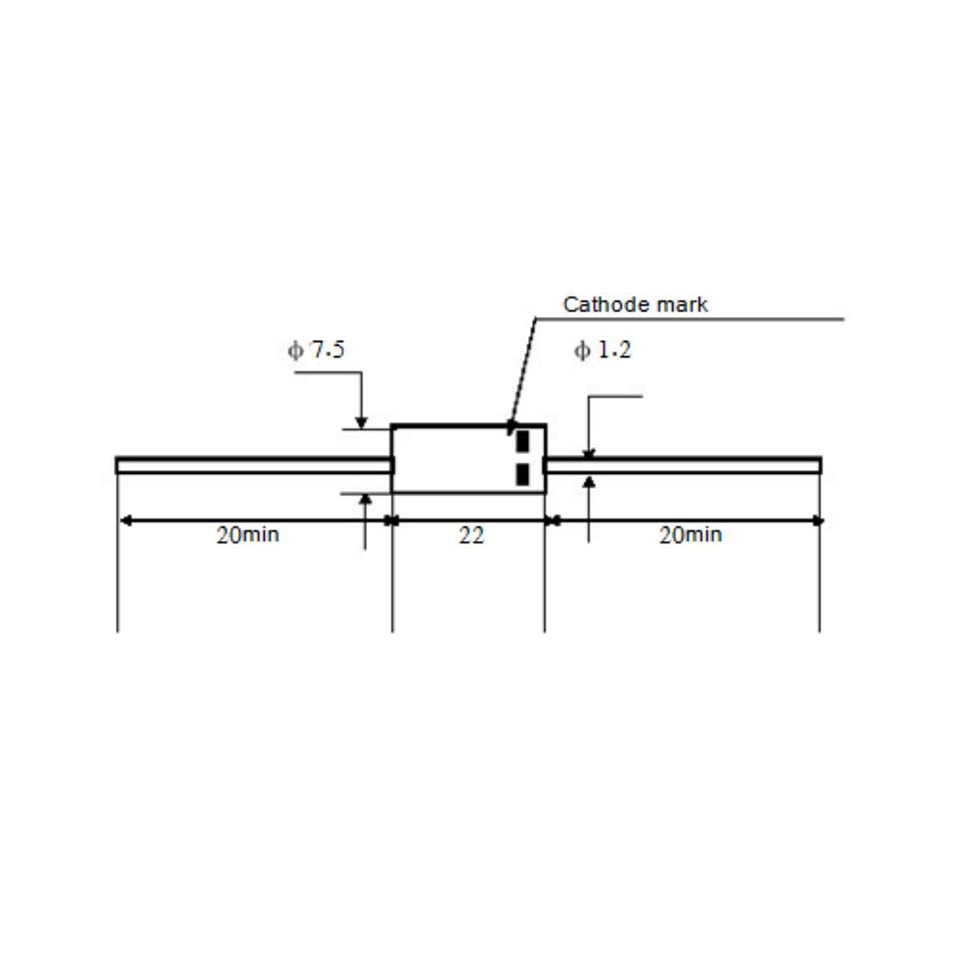

4. Размеры (в мм)
.jpg)
