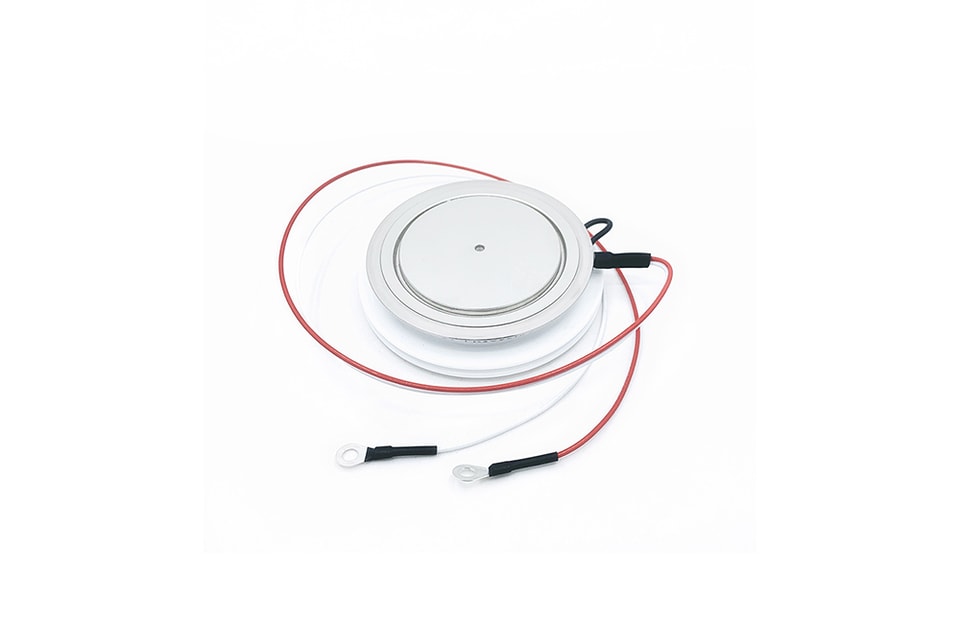

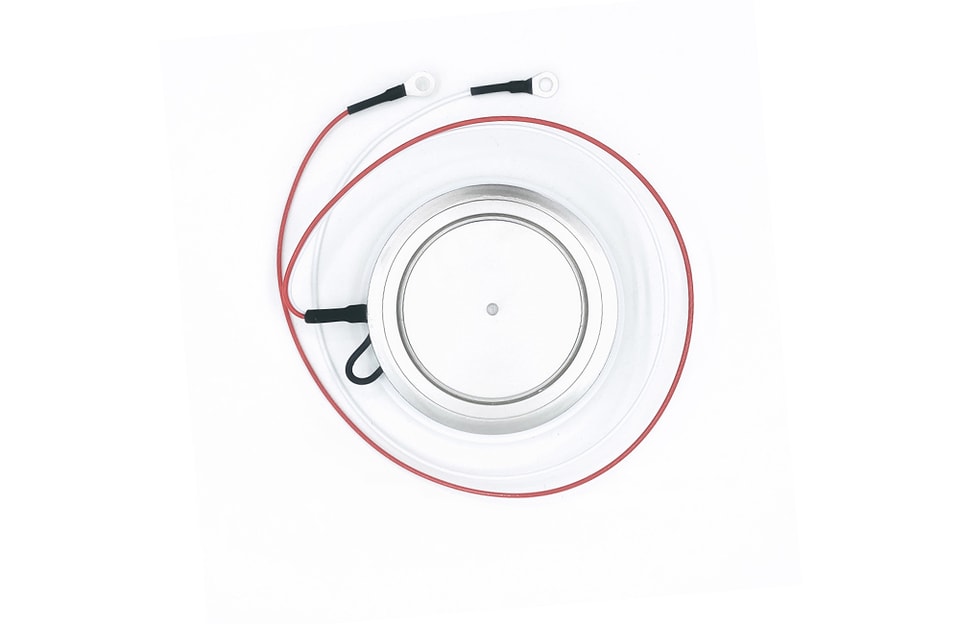

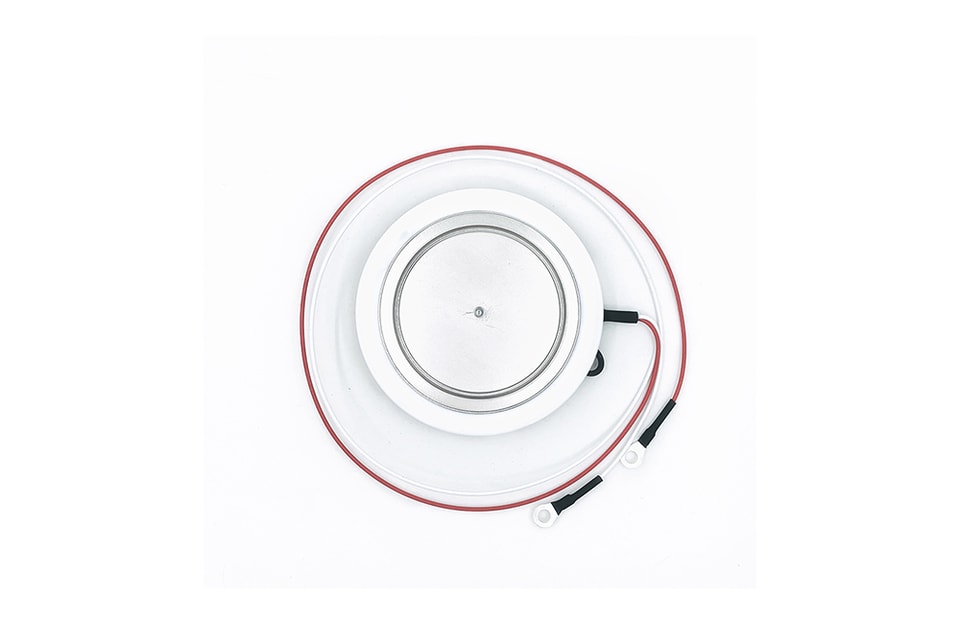

1300V Быстродействующий тиристор с обратной проводимостью RCT

Тип прибора

VDRM

VDSM

SHR400R22

1300

1300

Повторяющаяся пиковая утечка в выключенном состоянии

I_DRM

35mA

Критическая скорость нарастания напряжения

dV/dt

1000 В/mс

Параметр

Обозначение

Мин.

Макс.

Тип

Единицы

Условия

Среднеквадратичное значение тока в открытом состоянии

I_СКЗ

 630

A

Номинальное значение

Средний ток в открытом состоянии

I_T(AV)

   400

A

Непрерывный однофазный режим, полусинусоидальная волна, 180°проводимость

Пиковый бросок за один цикл Ток в открытом состоянии (неповторяющийся)

I_TSM

7200

A

50 Гц, синусоидальная волна-

форма, 180^oпроводимость, T_j = 115 ^oC

I²tПредельное значение

I²t

200x10³

(ток включенного состояния)

A²s

31x10³

(обратный ток)

Пиковое напряжение в открытом состоянии

V_TM

3.0

V

I_TM=1250 А; T_j= 25 ^oC

Критическая скорость нарастания тока в открытом состоянии

ток коллектора

di/dt

      100

A/ms

V_D=1/2V_DRM,I_TM=800A f=60H_ZI_GM=1.5A,di_G/dt=1.0A/мкс,Tj=115℃

Средний обратный ток

I_R(AV)

     150

A

Непрерывный однофазный режим, полусинусоидальная волна, 180°проводимость

RMОбратный ток S

I_{R (действ.)}

235

A

Пиковое обратное напряжение

V_RM

2.5

V

I_RM=500A, T_j= 25 ^oC

Пиковый бросок за один циклобратныйток (неповторяющийся)

I_RSM

2500

A

50 Гц, синусоидальная волна-

форма, 180^oпроводимость, T_j = 115 ^oC

Критическая скоростьнарастания of коммутируемого напряжения в выключенном состоянии

(dv/dt)_C

200

A/ms

I_TM=2000A,tw=60us,I_RM=1000A, ,V_{сток-исток}=1/2V_DRM,Длительность импульса 60mс,Tj=115℃,

Параметр

Обозначение

Мин.

Макс.

Тип.

Единицы

Условия

Пиковая мощность, рассеиваемая затвором

P_GM

20

W

t_p= 40 мкс

Среднее рассеяние мощности затвора

P_G(AV)

4

W

Пиковый ток затвора

I_GM

4

A

Ток затвора, необходимый для срабатывания всех элементов

I_GT

200

мА

V_D= 6 В;R_L = 6ом;T_C= 25 ^oC

Ток удержания

I_В

500

T_j = 25 ^oC;R_L = 6ом

Напряжение затвора, необходимое для срабатывания всех элементов

V_GT

3.0

V

V_D= 6 В;R_L = 6ом;T_C= 25^oC

Пиковое напряжение несрабатывания

V_GD

0.15

V

T_j = 115 ^oC;V_D=1/2V_DRM
