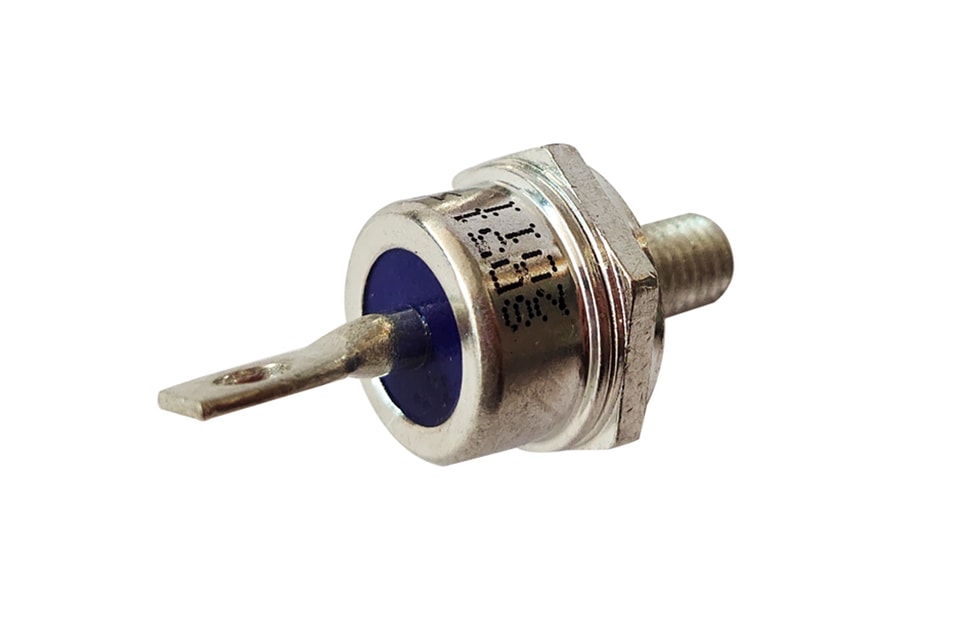

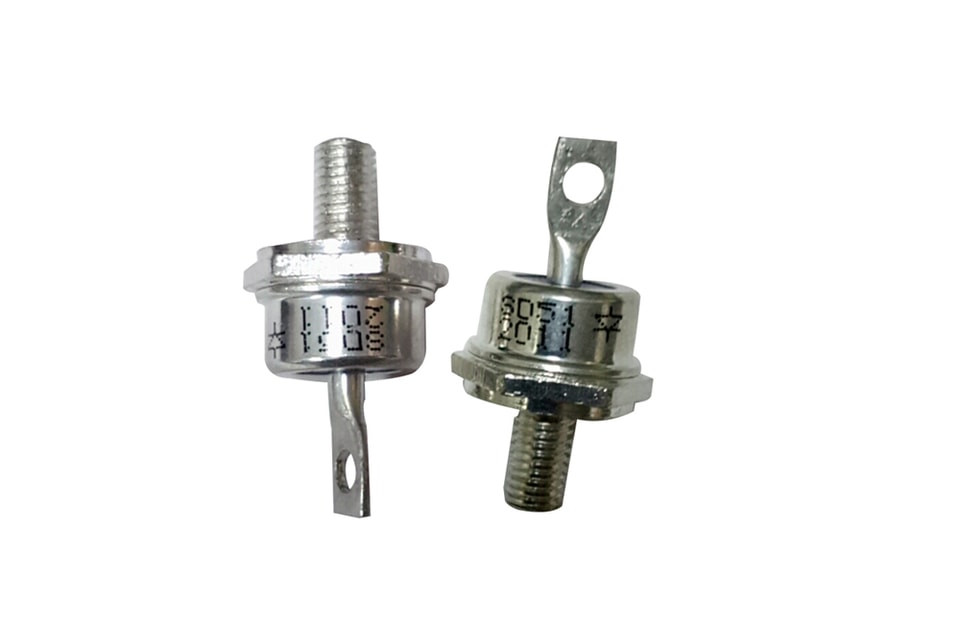

YZPST-STD60-45

✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям

Эл. почтаinfo@yzpst.net

Телефон+86 138 0527 8321

ЗАПРОСИТЬ ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ↗

Совет: укажите артикул, требуемые напряжение/ток и условия применения.

ЦЕНТР ДОКУМЕНТАЦИИ

Загрузки и технические файлы

YZPST-STD60-45-Schottky Power Diode In DO-5 Stud Package.pdfСКАЧАТЬ ↘YANGZHOU POSITIONING TECH CO Power thyristor and diode parts 20200518.pdfСКАЧАТЬ ↘

http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured

Особенности

• Быстрое переключение
• Низкое прямое падение напряжения VF
• Защита кольцом-ограждением
• Высокая стойкость к броскам тока
• Высокий КПД, низкие потери мощности

Электрические параметры (TC = 250 C, если не указано иное)

Параметр	Обозначение	Значения Единицы измерения
Повторяющееся пиковое обратное напряжение	VRRM	45	V
Постоянное блокирующее напряжение	VDC	45	V
Неповторяющееся пиковое обратное напряжение	VRSM	54	V
Средний выпрямленный прямой ток (TC = 850C)	IF(AV)	60	A
Неповторяющийся пиковый импульсный ток (импульс при номинальной нагрузке, полуволна, однофазный, 50 Гц)	IFSM	600	A







Предельные значения (TC 250 C, если не указано иное)
Параметр	Условия испытаний	Обозначение	Значения	Единицы измерения
Максимальное мгновенное прямое напряжение	IF= 30 A	VF	58
	IF = 60 A		66
	IF= 120 A		89
Максимальный мгновенный обратный ток при номинальном постоянном напряжении	0 TC = 25 C	IR	50
	0 TC = 125 C		125

Тепловые и механические характеристики (2:5 0C, если не указано иное)
Параметры	Условное обозначение	Значения	Единицы
Максимальное тепловое сопротивление переход — корпус	R \|	1.0	C!W
Диапазон рабочей температуры перехода		от -65 до +150
Температура хранения	!st	от -65 до +150
Момент затяжки (нелубрицированная резьба)		15	дюйм·фунт
Приблизительно допустимая масса	W	45 6

YZPST может предоставить следующий перечень диодов Шоттки.

Шоттки TO-277высокая мощность TO-220Fпластиковый корпус		SS110F 28mil	28
SB1045L 88/98MIL падение напряжения составляет около 0,5 В	88/98	SS24F 40mil	40
SB1045L 102MIL падение напряжения составляет около 0,43 В	102	SS210F 40mil	40
SB1045L 112MIL	112	SS34F 45mil	45
10U45, тайваньский чип с канавкой 65MIL, низкий прямой	65	SS32F/SS34F 50mil	50
10U45 70MIL, отечественный	70	SS54F 55MIL	55
SB1060TO277	88	SS510F 60mil	60
SB10100TO277	88	SS12	28
SB1545L TO277 118MIL	118	SS14	28
TVSсерия продукты, SMDкомпоненты		SS16	28
серия P4KE（Например, P4KE100A) до 240 В	52	SS18-SS110	28
серия P6KE（Например, P6KE200A) до 240 В	52	SS24 Flat 35MIL	35
1.5KE, травление OJ, DO27, до 240 В	90	SS34 Flat 40/45MIL	40/45
1.5KE, рама GPP, DO27, до 240 В	145	SS25-SS26 40MIL	40
SMAJ5.0A(CA)-SMAJ240A(CA) SMA	60	SS28-SS210	40
SMBJ5.0A(CA)-SMBJ240A(CA) SMB	60/72	SS35-SS36 40MIL	40
SMCJ5.0A(CA)-SMCJ240A(CA) SMC	90/110	SS35-SS36 45MIL	45
3KP/5KP серия OJ	140	SS38-SS31050MIL	50
SOD-123FLSMD(выпрямительный, быстрый, высокаявысокочастотный, ультра быстрый,Шоттки)		S315-SS32050MIL	50
		S315-SS32050MIL	50
A1-A7	42/46	SMAрама SMD-элемент (выпрямительный,быстрый, высокая высокочастотный, ультрабыстрый, Шоттки)
F7	42/46	SS54 55MIL
F1-F6		SS56 55MIL
S1M 46MIL	46	SS510 55MIL	55
F1M 46MIL		SS515-SS52055MIL
E1A-E1J	42	SS54-SS56 60MIL
U1A-U1M	42	SS510 60MIL	60
1N5819W/K14	28	SS515-SS52060MIL
K2/K6	28/28	МИНИ Выпрямительный мостовой стекШоттки мостовой стек
K110	28	DB107	50
（K24）40MIL	40	DB107S дисковый	50
（K26）40MIL	40	DB157	50
（K210）40MIL	40	DB157S	50
（K220）40MIL	50	MB6S 42
（K34）50MIL	50	MB8S 42	42
（K36）50MIL	50	MB10S 42
（K310）50MIL	50	MB6S 46
K54 55MIL	55	MB8S 46	46
SAMF SMD-элемент (выпрямление, быстрый, высокаявысокочастотный, ультра быстрый, Шоттки)		MB10S 46
M7F 42/46MIL	42/46	MB6F 42MIL	42
RS1AF-RS1MF	40/46	MB10F 42MIL	42
US1AF-US1MF	40/46	MB6F 46MIL	46
ES1AF-ES1JF	40/46	MB10F 46MIL	46
S2MF	50/60	MB6S-MB10S50MIL
RS2AF-RS2MF	50/60	MB6F-MB10F50MIL
US2AF-US2MF	50/60	TB10S 50MIL	50
ES2AF-ES2JF	50/60	ABS6-ABS10 50MIL
S3MF	80	ABS22-ABS210 60MIL	60
SS14F 28mil	28	MB6M 46mil	46
SS16F 28mil	28	MB10M 46mil	46

Для получения дополнительной информации о диоде Шоттки загрузите PDF-файл выше с названием" YANGZHOU POSITIONING TECH CO силовые тиристоры и диодные компоненты "

Дополнительная информация о продукте отсутствует.
