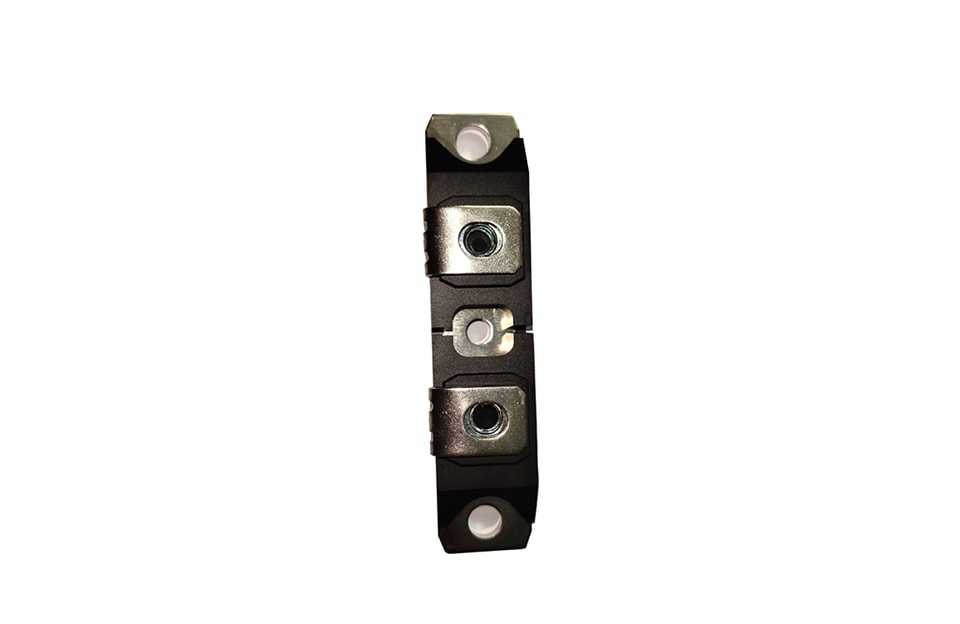

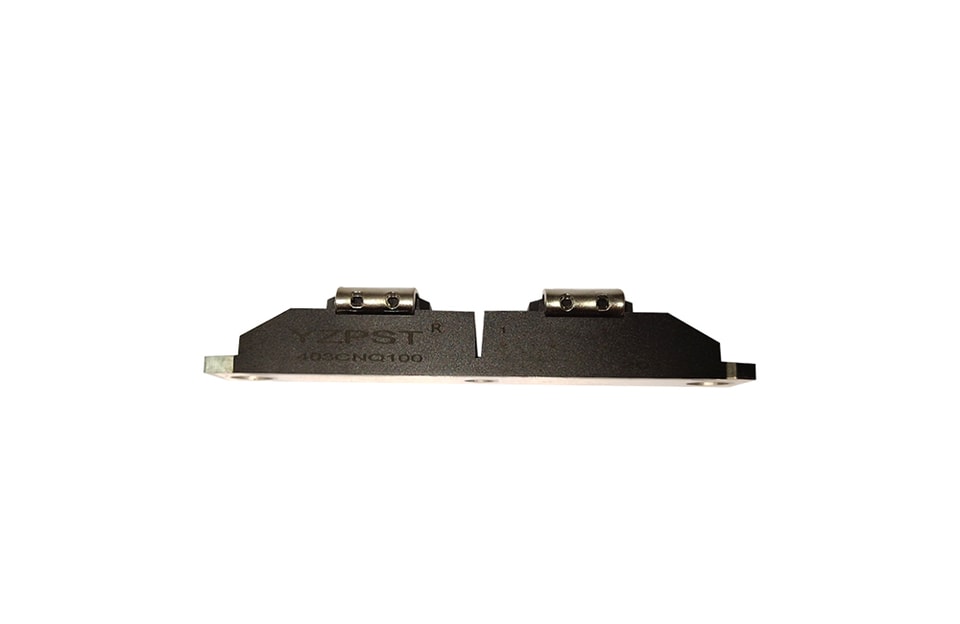

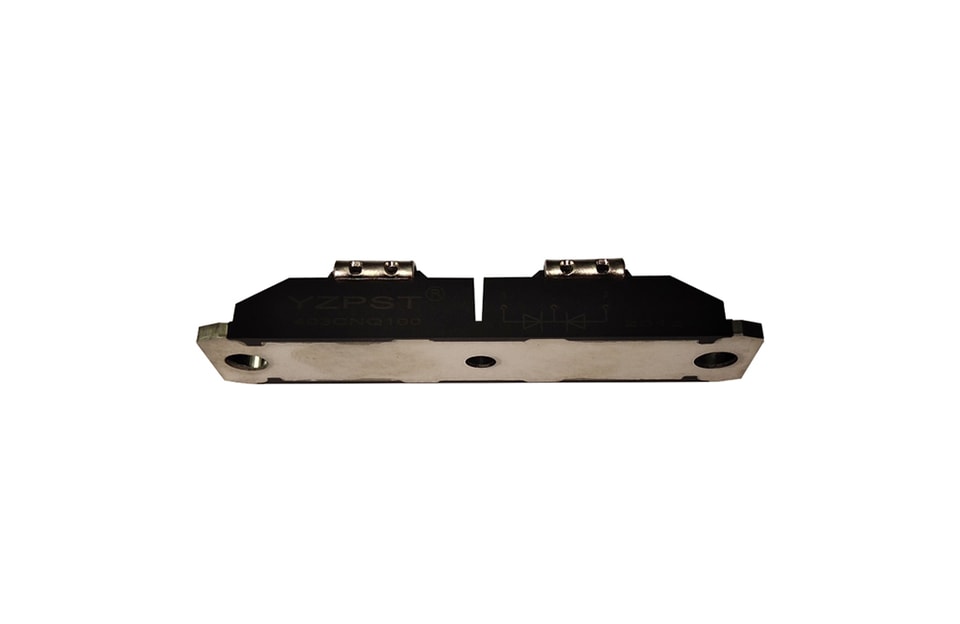

YZPST-400DK100
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
ХАРАКТЕРИСТИКИ
Работа при Tj 175℃
Модуль с центральным выводом
Низкое прямое падение напряжения
Работа на высоких частотах
Охранное кольцо для повышенной стойкости и долговременной надежности
Без свинца (Pb)
Разработано и сертифицировано для промышленного применения
ТИПОВЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ
Импульсные источники питания большой мощности
Источники питания для гальваники
ИБП
Преобразователи
Свободный ход
Сварочный аппарат
Защита от обратной полярности аккумулятора
НОМИНАЛЬНЫЕ НАПРЯЖЕНИЯ | |||
ПАРАМЕТР | ОБОЗНАЧЕНИЕ | JDS400DK100 | ЕД. |
Максимальное обратное постоянное напряжение | VR | 100 |
V |
Максимальное пиковое обратное напряжение в рабочем режиме | VRWM | 100 | |
ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ | |||
ОБОЗНАЧЕНИЕ | ХАРАКТЕРИСТИКИ | ЗНАЧЕНИЯ | ЕД. |
IF(AV) | Прямоугольная форма сигнала | 400 | A |
VRRM |
| 100 | V |
IFSM | Tp=синусоида 5 мкс | 22000 | A |
VF | 200Апик.TДж=125℃(на плечо) | 0.70 | V |
TДж | Диапазон | от -55 до 175 | ℃ |
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ | |||||
ПАРАМЕТР | ОБОЗНАЧЕНИЕ | УСЛОВИЯ ИСПЫТАНИЙ | ЗНАЧЕНИЯ | ЕД. | |
Максимальный средний прямой на вывод
Ток на прибор |
IF(AV) |
коэффициент заполнения 50% при T = 142ºC, прямоугольная форма сигнала | 200 |
A | |
400 | |||||
Максимальный пиковый однократный неповторяющийся импульсный ток на плечо |
IFSM | синусоида 5 мкс или прямоуг. импульс 3 мксe | После любого номинального режима нагрузки и при номинальном VRRMПрикладывается | 22000 |
A |
синусоида 10 мс или прямоуг. импульс 6 мс | 2750 | ||||
Неповторяющаяся энергия лавинного пробоя на плечо | EAS | TJ=25℃,IAS=13A,L=0.2mH | 16.5 | мДж | |
Повторяющийся ток лавинного пробоя на плечо |
IAR | Ток линейно спадает до нуля за 1 мкс Частота ограничена максимальной TJ, VA=1.5xV тип. |
1 |
A | |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||||
ПАРАМЕТР | ОБОЗНАЧЕНИЕ | УСЛОВИЯ ИСПЫТАНИЙ | ЗНАЧЕНИЯ | ЕД. | |
Максимальное прямое падение напряжения на плечо |
VF(1) M | 200А |
TДж=25℃ | 0.8 |
V |
400А | 0.95 | ||||
200А |
TДж=125℃ | 0.70 | |||
400А | 0.85 | ||||
Максимальный обратный ток утечки на плечо |
IRM(1) | TДж=25℃ |
VR=Номин. VR | 2.5 |
мА |
TДж=125℃ | 40 | ||||
Максимальная емкость p-n-перехода на плечо | CT | VR = 5 VDC (диапазон испытательного сигнала 100 кГц–1 МГц) 25ºC | 4150 | пФ | |
Типичная последовательная индуктивность на плечо | LS | От верхней части монтажного отверстия до монтажной плоскости | 6.0 | нГн | |
Максимальная скорость изменения напряжения | dV/dt | Номин. VR | 10000 | V/µs | |
