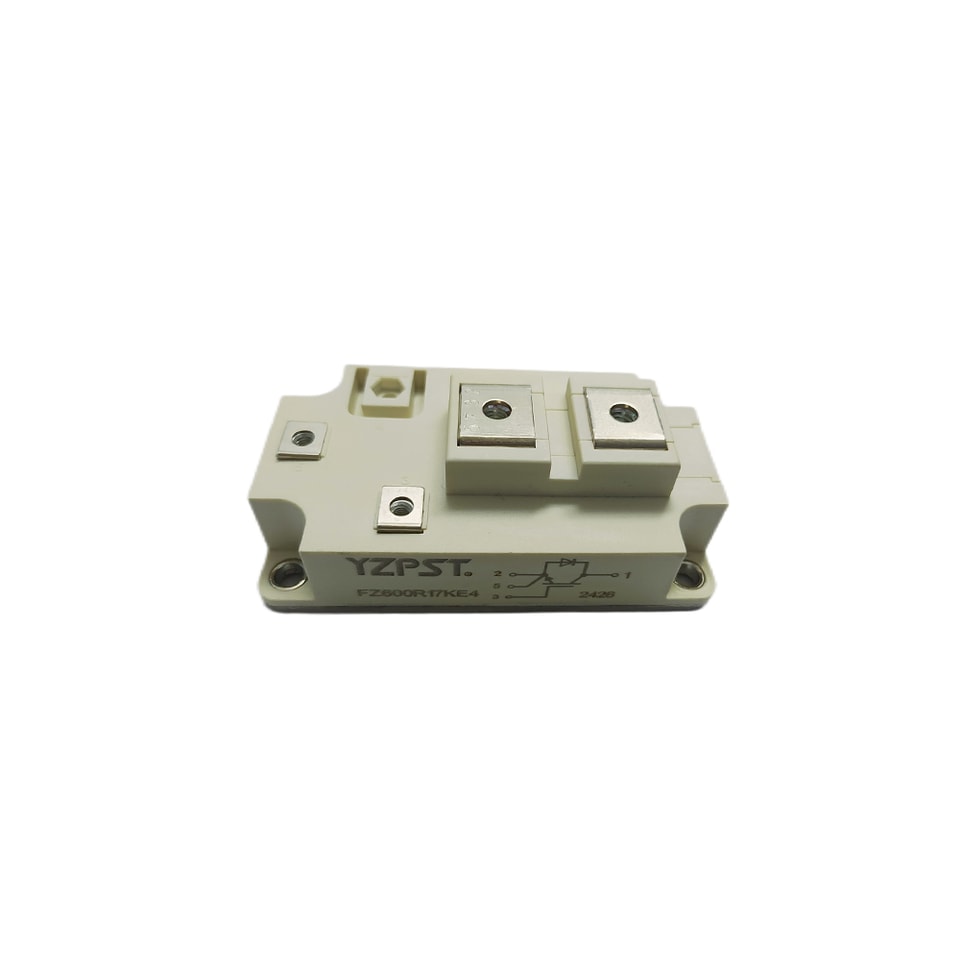

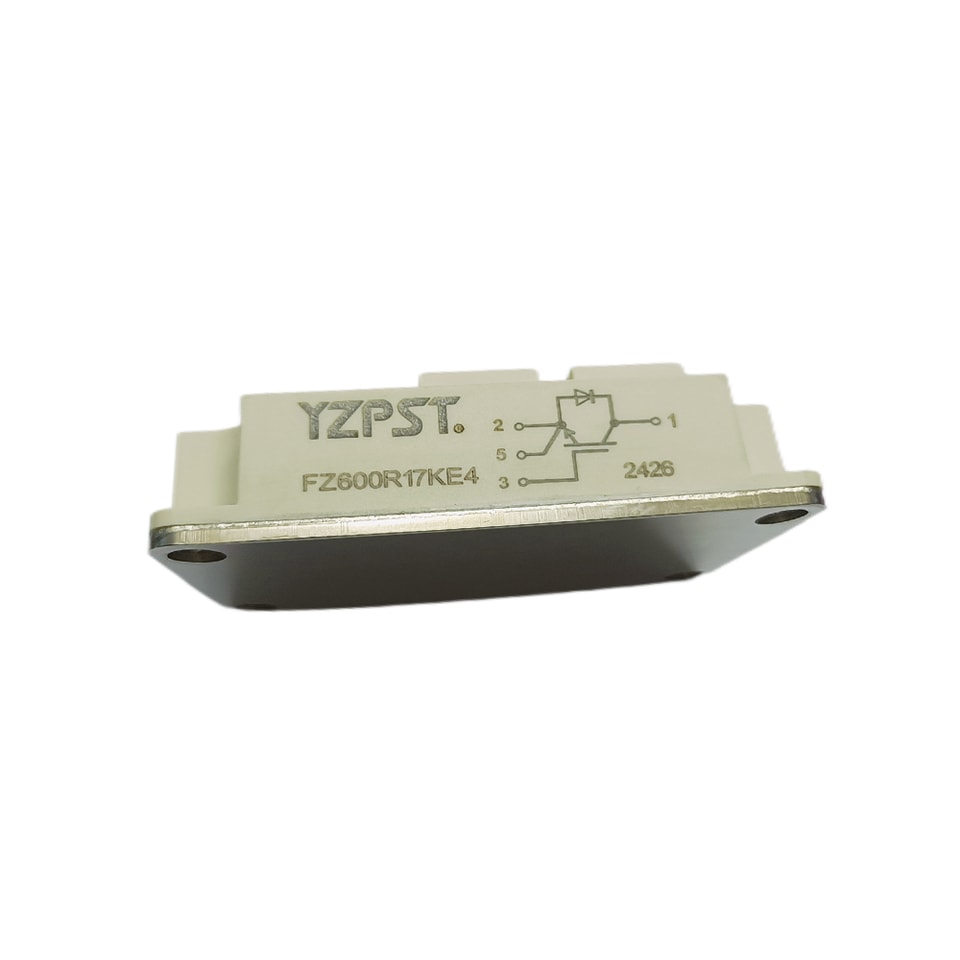

YZPST-FZ600R17KE4

VCES

Коллектор — Эмиттер Vнапряжение

1700

V

VGES

Непрерывное напряжение затвор — эмиттер Вage

±30

V

IC

Непрерывный ток коллектора

TC= 25°C

1200

A

TC= 100°C

600

ICM

Импульсный ток коллектора

TДж= 150°C

1200

A

PD

Максимальные Рассеиваемая мощность Рассеиваемаямощность (IGBT)

TC= 25°C, TДж= 150°C

2660

W

tsc

Время выдержки короткого замыкания

> 10

мкс

TДж

Максимальные Температура перехода IGBT

150

°C

TJOP

Максимальная рабочая температура переходаперехода Диапазон

-40 до +150

°C

Tstg

Температура хранения Диапазон

-40 до +125

°C

VRRM

Повторяющееся Пиковое обратное напряжение Предварительныеданные

1700

V

IF

Непрерывный Прямой ток

TC= 25°C

1200

A

TC= 100°C

600

IFM

Диод Максимальные Прямой ток

1200

A

Параметр

Условия испытаний

Мин

Тип

Макс.

Ед. изм.

BVCES

Коллектор — Пробой эмиттераНапряжение

VGE = 0В, IC = 1 мА

1700

V

ICES

Коллектор — Эмиттер тока утечки

VGE = 0 В, ВCE= VCES

5

мА

IGES

Затвор-эмиттер тока утечки Ток

VGE = ±30 В, ВCE   = 0 В

400

нА

VGE(th)

Пороговое напряжение затвораge

IC = 1 мА, ВCE= VGE

4.5

5.7

V

VCE(sat)

коллектор  до  Эмиттер  насыщения напряжение (модуль Уровень)

IC = 600 А, VGE  = 15 В

TДж= 25°C

3.00

3.20

V

TДж= 125°C

3.60
