МОСТ Выпрямитель

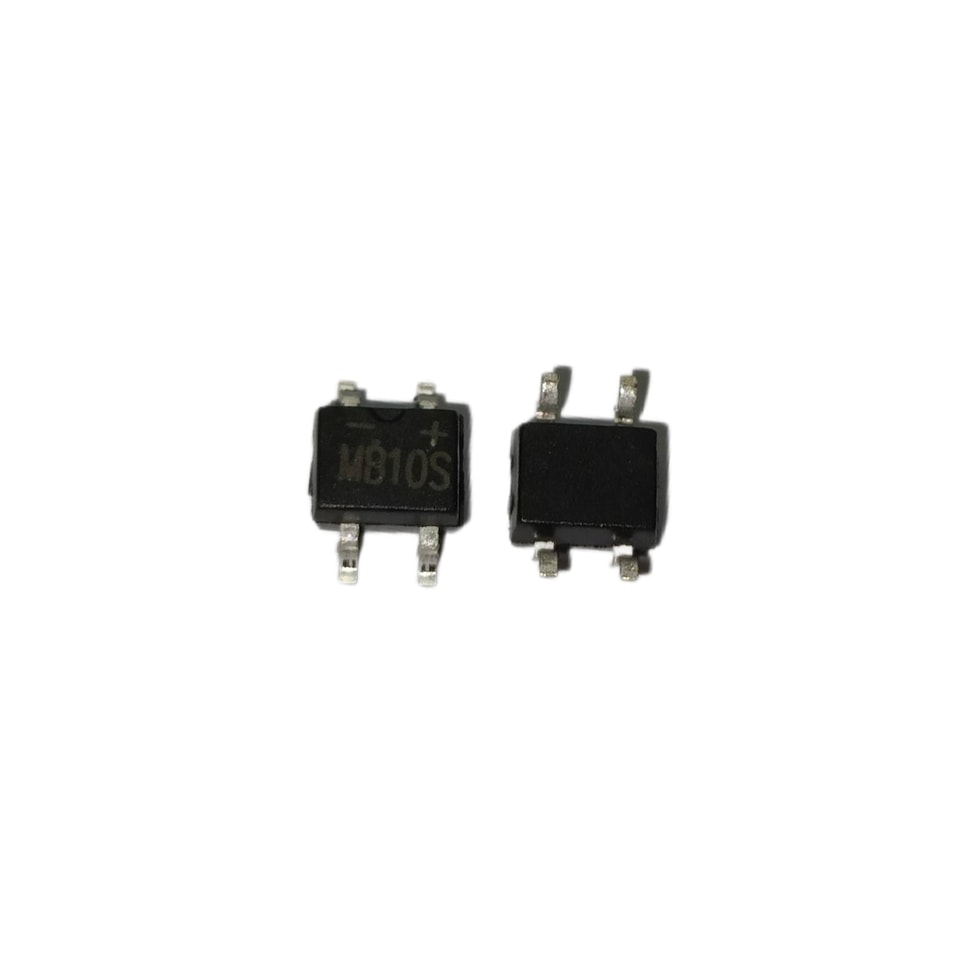

YZPST-MB05S-MB10S
ХАРАКТЕРИСТИКИ
Низкий ток утечки при обратном напряжении
Структура кристалла с стеклянной пассивацией
Низкое прямое падение напряжения
Высокая способность выдерживать бросок прямого тока
Компактное SMD-устройство
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

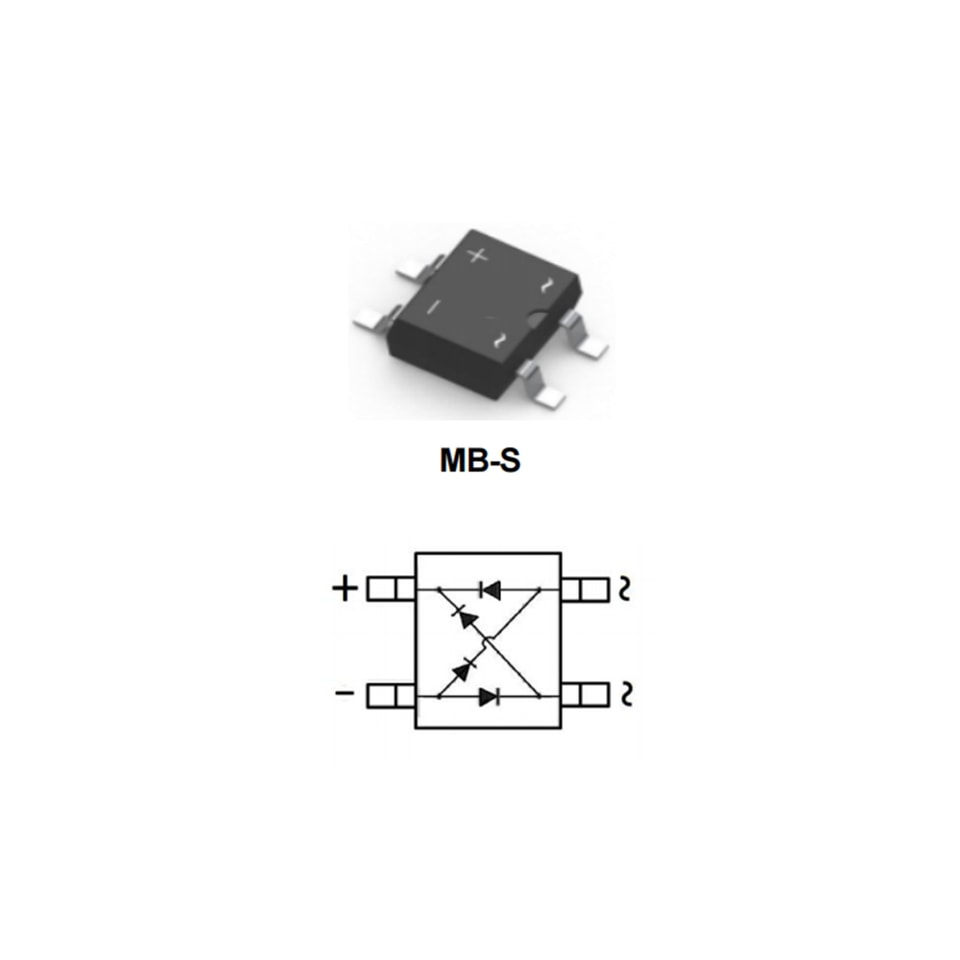

Корпус: MB-S
Материал корпуса: литой пластик.Воспламеняемость по UL
Класс огнестойкости: 94V-0
Вес: 0,22 г (приблизительно)
МАКСИМАЛЬНЫЕ ПАРАМЕТРЫ (TA= 25°C если не указано иное указано)
Параметр | Обозначение | MB05S | MB1S | MB2S | MB4S | MB6S | MB8S | MB10S | Ед. изм. |
Повторяющийся пик обратное напряжение | VRRM | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | V |
Постоянное обратное напряжение | VR | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | V |
Действующее обратное напряжение | V RMS | 35 | 70 | 140 | 280 | 420 | 560 | 700 | V |
Средний выпрямленный ток | IF | 0,5/0,8 | A | ||||||
Нерепетитивный пиковый Дляимпульсный ток перенапряжения при t = 8,3 мс | IFSM | 30 | A | ||||||
Тепловое сопротивлениеОт Переход До окружающей среды | RθJA | 90 | °C/Вт | ||||||
Температура перехода | TДж | -55 ~+150 | °C | ||||||
хранения температура | TSTG | -55 ~+150 | °C | ||||||
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (TA= 25°C если не указано иноеspecified)
Параметр | Обозначение | Мин | Макс. | Ед. изм. | Условия |
Прямое напряжение | VF |
| 1.0 | V | IF=0.5A |
Прямое напряжение | VF |
| 1.1 | V | IF=0,8 A |
Обратное ток коллектора T=25°C | IR |
| 5 | мкА | VR=VRRM |
Обратный ток T= 125°C | IR |
| 40 | мкА | VR=VRRM |
Переходная емкость | CДж |
| 13 | пФ | V=4VDC ,f=1МГц |
