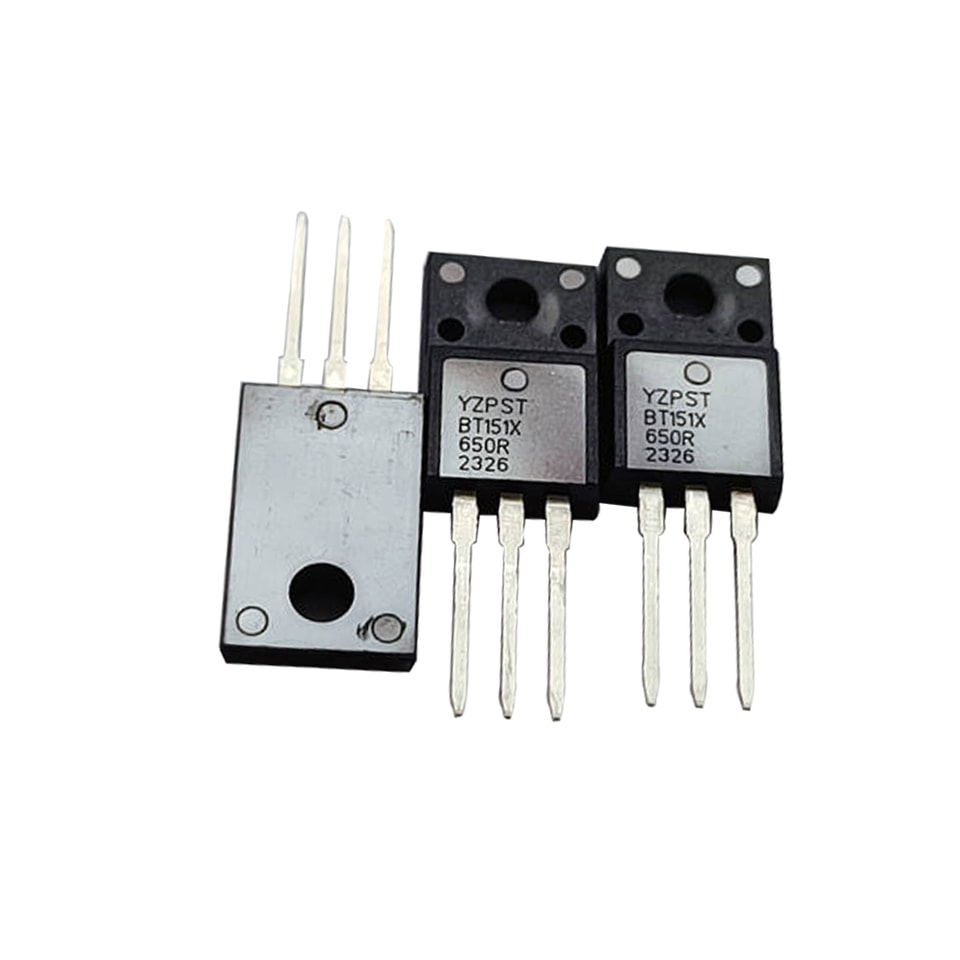

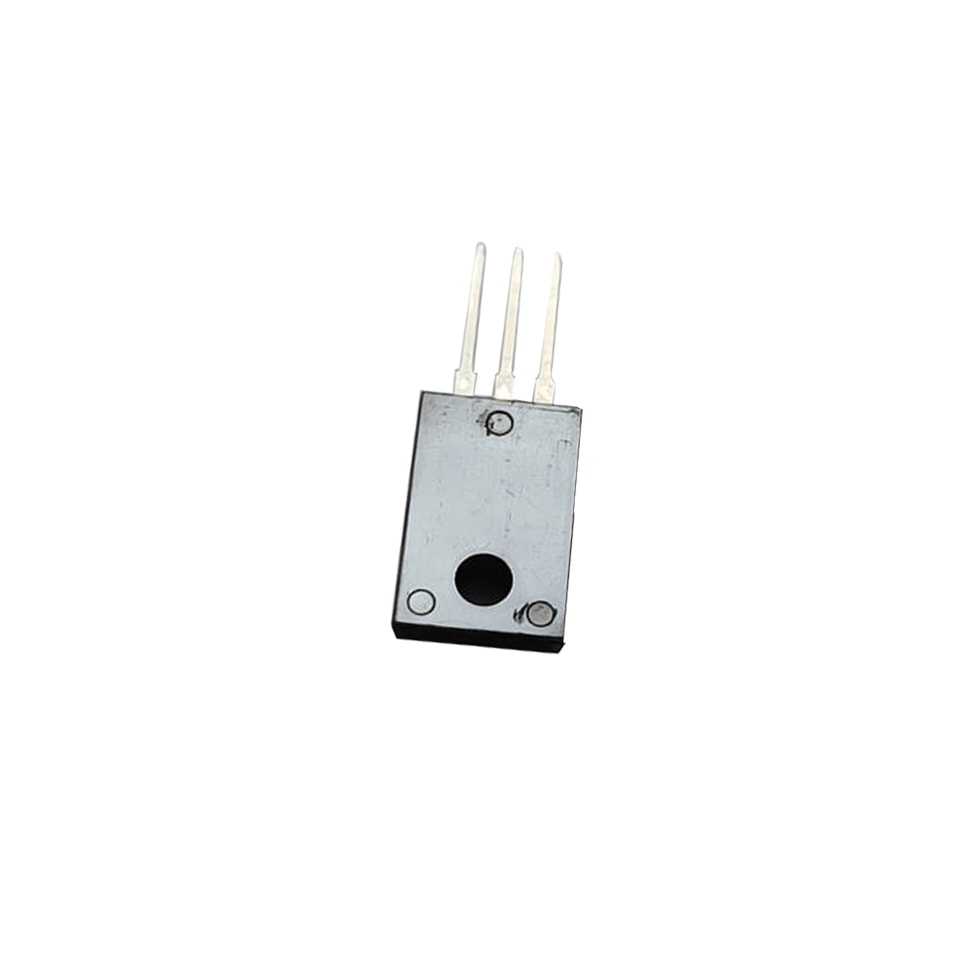

Серия BT151 12A SCR
YZPST-BT151X-500R

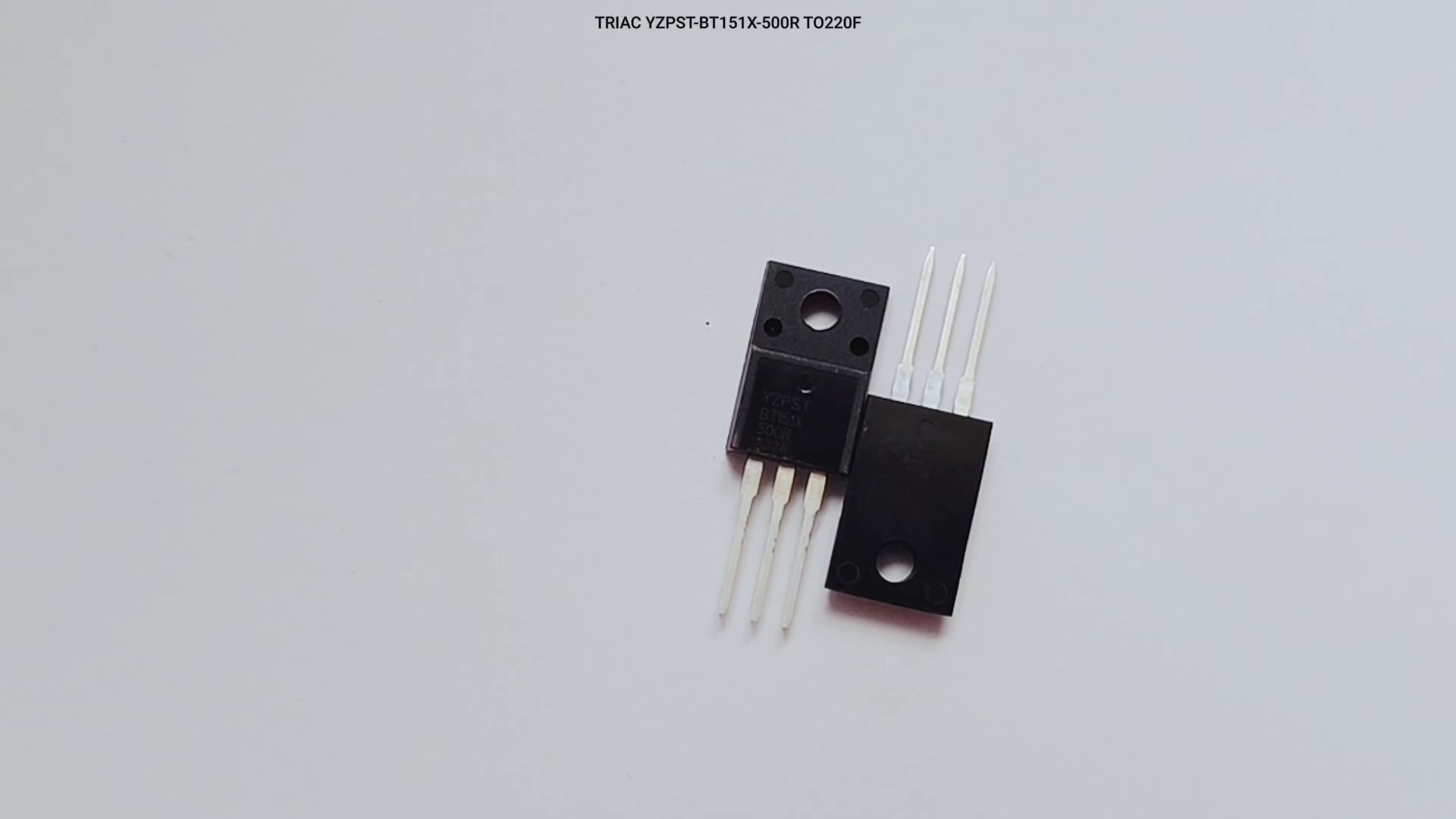

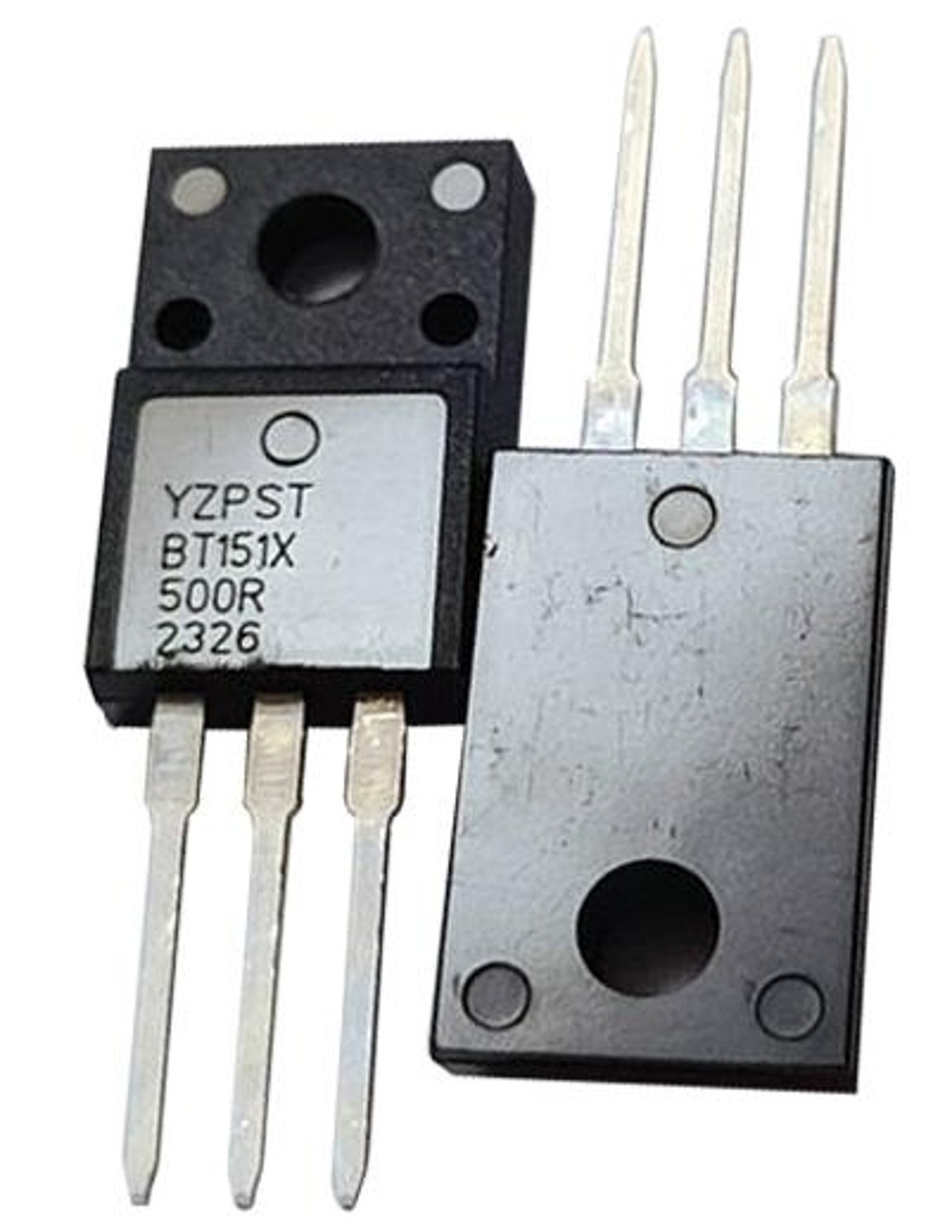

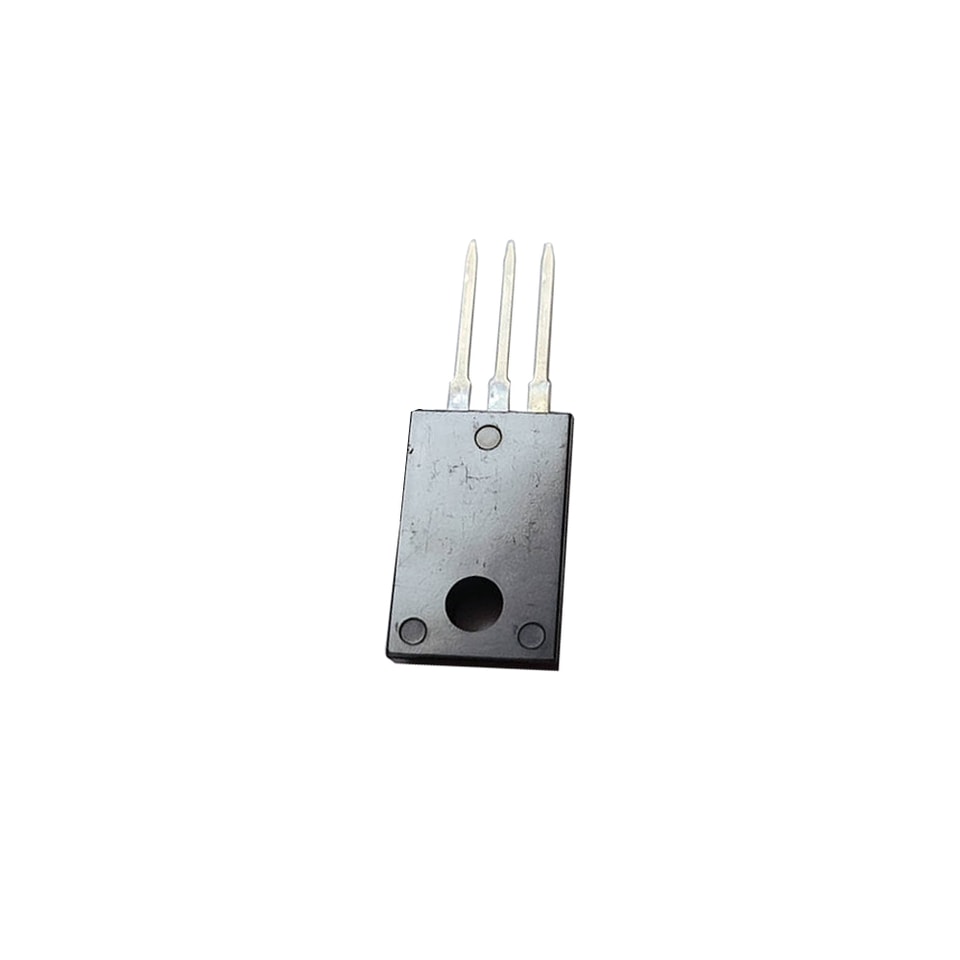

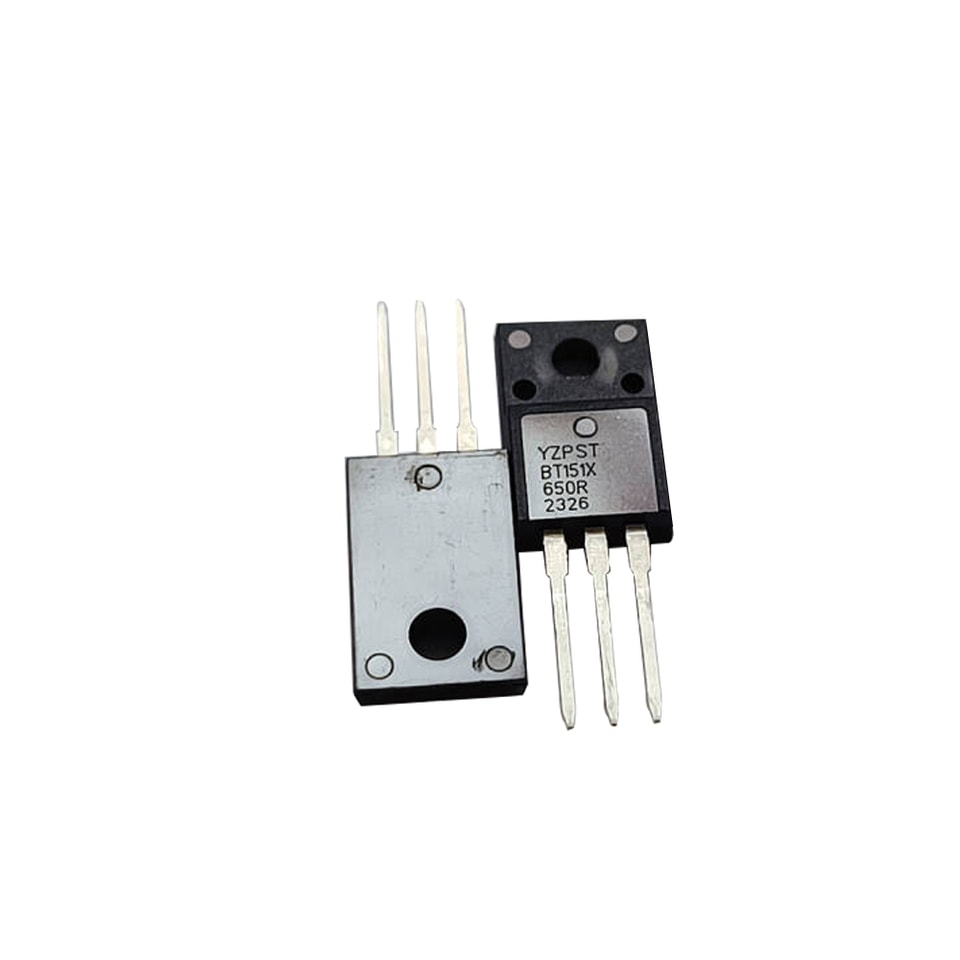

Хит продаж 12A BT151X-500R T0-220F SCR
ОПИСАНИЕ:
Тиристоры со стеклянной пассивацией в пластиковом корпусе. Серия SCR BT151 подходит для всех режимов управления и применяется в таких устройствах, как защитные цепи crowbar от перенапряжения, схемы управления двигателями в электроинструментах и кухонной технике, цепи ограничения пускового тока, цепи зажигания с емкостным разрядом и схемы стабилизации напряжения
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Обозначение | Значение | Ед. изм. |
IT(RMS) | 12 | A |
VDRM VRRM | 650 | V |
IGT | 15 | мА |
ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ
Параметр | Обозначение | Значение | Ед. изм. |
Диапазон температуры перехода при хранении | Tstg | -40 ~ 150 | ℃ |
Диапазон рабочей температуры p-n перехода | Tj | -40~ 125 | ℃ |
Повторяющееся пиковое напряжение в закрытом состоянии (T =25℃) | VDRM | 650 | V |
Повторяющееся пиковое обратное напряжение (T =25℃) | VRRM | 650 | V |
Действующее значение тока в открытом состоянии (T = 105℃) | IT(RMS) | 12 | A |
Неповторяющийся импульсный пиковый ток во включенном состоянии (180° угол проводимости, F=50Hz) | ITSM | 100 | A |
Средний ток в открытом состоянии (угол проводимости 180°) | IT(AV) | 8 | A |
Значение I2t для плавления (tp= 10ms) | I2t | 45 | A²·с |
Критическая скорость нарастания тока в открытом состоянии (I =2×IGT, tr ≤ 100 нс) | di/dt | 50 | А/мкс |
Пиковый ток затвора | IGM | 4 | A |
Среднее рассеяние мощности затвора | PG(AV) | 1 | W |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (T=25℃если не указано иначе)
Обозначение | Условия испытаний |
| Значение | Ед. изм. |
IGT | V = 12V R = 140Ω | МАКС. | 15 | мА |
VGT | МАКС. | 1.3 | V | |
VGD | VD=VDRM Tj=125℃R= 1 кОм | МИН. | 0.2 | V |
IL | IG=1.2IGT | МАКС. | 50 | мА |
IH | IT=50mA | МАКС. | 30 | мА |
dV/dt | VD=2/3VDRM, затвор открыт Tj=125℃ | МИН. | 400 | В/мкс |
СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение | Параметр | Значение（МАКС.） | Ед. изм. | |
| VTM | ITM =23A tp=380мкс | Tj =25℃ | 1.6 | V |
| IDRM | VD=VDRM VR=VRRM | Tj =25℃ | 5 | мкА |
| IRRM | Tj =125℃ | 2 | мА | |
Тепловое Сопротивления
| Обозначение | Параметр | Значение | Ед. изм. | |
| TO-220M1 | 60 | |||
| Rth(j-a) | переход к окружающая среда | TO-220FW | 50 | |
| TO-252 | 70 | |||
| TO-220M1 | 1.5 | ℃/Вт | ||
| Rth(j-c) | Переход-корпус | TO-220FW | 4.5 | |
| TO-252 | 2 | |||

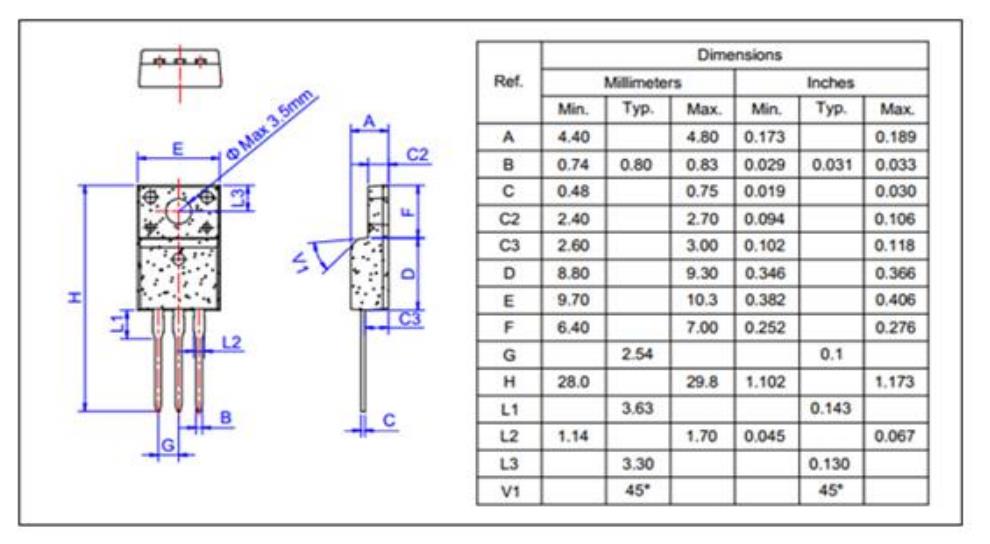

TO-220FW Корпус Механические Данные
