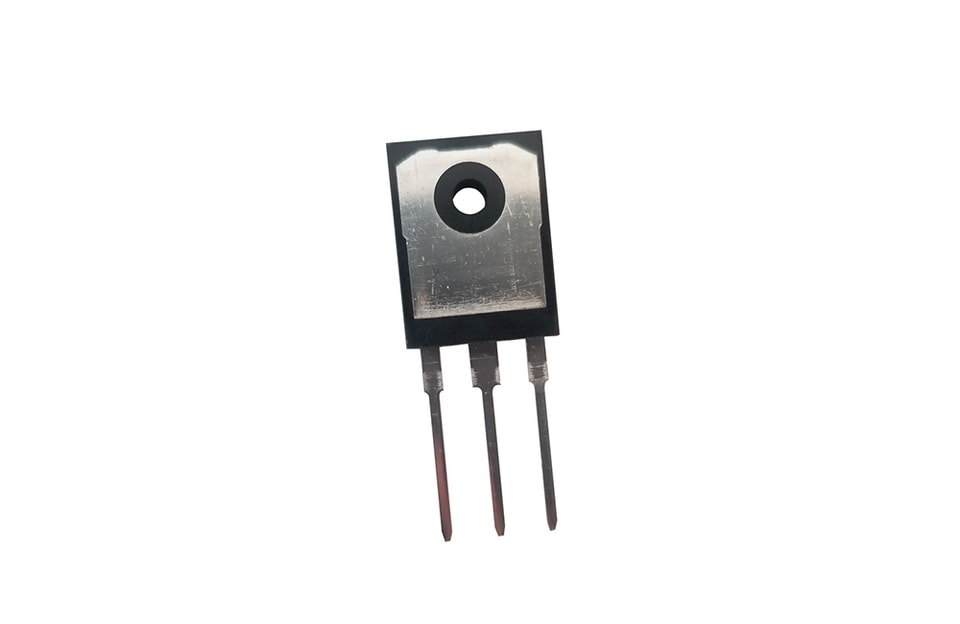

Сверхбыстрый восстанавливающийся выпрямительный диод

YZPST-SFP2003

Характеристики продукта

Сверхбыстрое переключение для высокой эффективности

Низкий обратный ток утечки.

Высокая способность выдерживать бросок прямого тока

Изделие RoHS.

Основное применение

В основном используется в импульсных источниках питания, ШИМ-модуляторахширины импульса, инверторах в качестве диода свободного хода и другихэлектронных схемах, высокочастотный-частотный выпрямительный диод, диодили демпфирующий диод

Краткое описание

Устройство SFP2003 оптимизировано для сверхнизкого-падения прямогонапряжения, чтобы максимизировать эффективность в источниках питанияприложений.

Эквивалентная схема

YZPST-SFP2003-1(2)

YZPST-SFP2003-2 (1)

Предельные абсолютные значения

Параметр		Обозначение	Данные	Ед. изм.
Максимальное повторяющееся пиковое обратное напряжение		VRRM	300	V
*Средний выпрямленный прямой ток (номинал VR-20 кГц, прямоугольная волна) — коэффициент заполнения 50%		IFAV	20	A
Время обратного восстановления (IF=0,5 А IR=1,0 А IREC=0,25 А)		TRR	≤35	нс
Пиковый прямой импульсный ток (номинальная нагрузка 8,3 полусинусоиды — согласно методу JEDEC)		IFSM	180×2	A
Рабочая температура p-n-перехода		T_Дж	175	℃
Температура хранения		TSTG	-40～150	℃
Типичное тепловое сопротивление (на плечо)	Корпус = TO-247AB	RθJC	0.5	℃/Вт

Электроэнергия Обозначение

Параметр	Условия испытаний		Значение (min)	Значение (typ)	Значение (max)	Ед. изм.
V_B	Tj = 25℃	IR=100 мкА	300	---	---	V
I_R	Tj = 25℃	VR=300V	---	---	0.01	мА
I_R	Tj = 125℃	VR=300V	---	---	0.10	мА
V_F	Tj = 25℃	IF=10A (IFAV=10A×2)	---	1	1.1	V
V_F	Tj = 125℃	IF=10A (IFAV=10A×2)	---	---	1	V
