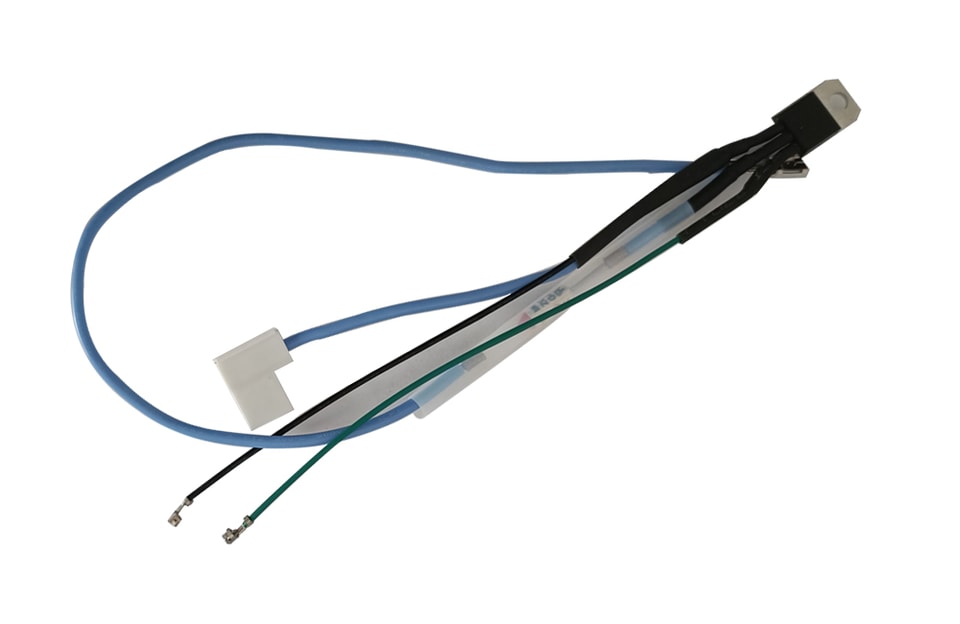

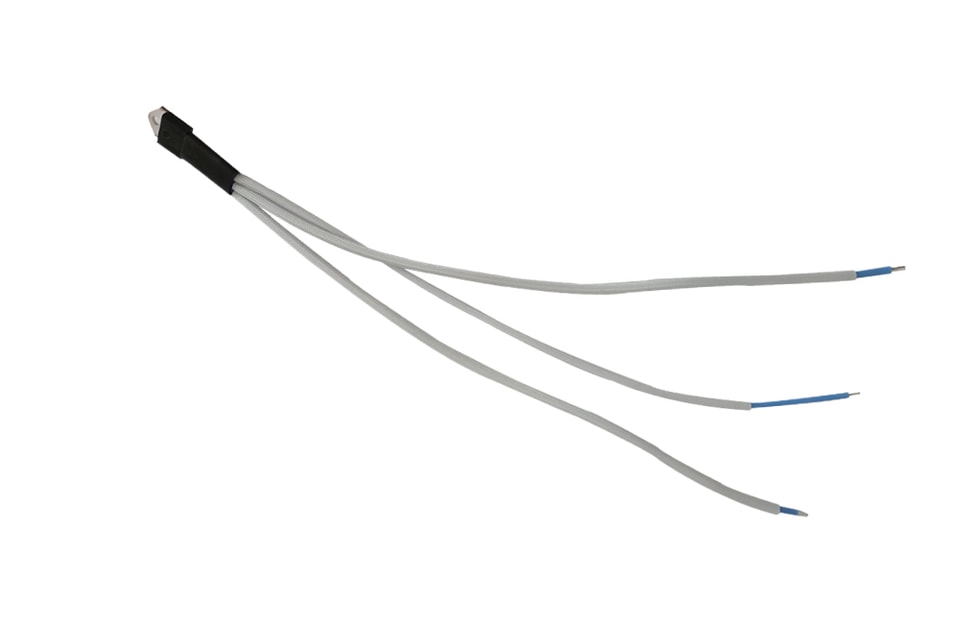

BTA41 40A симистор с литцендратом

YZPST-BTA41 litz wire

Спецификация жгута проводов тиристора--yzpst_02

Серия симисторов BTA41 на 40 А

ОПИСАНИЕ:
Серия симисторов BTA41 подходит для всех моделей управления. Применяется в системах управления двигателями, промышленном и бытовом освещении, нагреве, статической коммутации, регуляторах скорости двигателя и других областях. Благодаря клипсовой технологии сборки они обеспечивают превосходные характеристики по выдерживанию бросков тока. За счет внутренней керамической прокладки серия BTA обеспечивает изолированный монтажный лепесток по напряжению (номинал 2500 В RMS), соответствующий стандартам UL.

Основные характеристики

Обозначение	Значение	Ед. изм.
Iₜ(действ.)	40	А
VdRM Vrrm	600/800	V
Vtm	1.55	V

ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ

Параметр	Обозначение	Значение	Ед. изм.
Диапазон температуры перехода при хранении	Tstg	-190	°C
Диапазон температуры перехода при эксплуатации	Tj	-165	°C
Повторяющееся пиковое напряжение в выключенном состоянии (T = 25°C)	Vdrm	600	V
Повторяющееся пиковое обратное напряжение (T = 25°C)	Vrrm	600	V
Действующее значение тока в открытом состоянии	Iₜ(действ.)	40	А
Неповторяющийся пиковый импульсный ток в открытом состоянии (полупериод, F=50 Гц)	Itsm	400	А
I2t-значение для плавления (tp=10 мс)	Pt	880	А2S
Критическая скорость нарастания тока в открытом состоянии	dl/dt	50	A/µs
(I =2xIgt)	dl/dt	50	A/µs
Пиковый ток затвора	Igm	8	А
Средняя рассеиваемая мощность затвора	Pg（av）	1	Вт

3 квадранта

Обозначение	Условия испытания	Квадрант		Значение	Ед. изм.
Igt	V =12В R =33Q	III ni	МАКС.	50	мА
VGT		III ni	МАКС.	1.3	V
Vgd	VD=VDRMTj=125°C	hi ni	МИН.	0.2	V
	R=3.3KQ
II	Ig=1.2Igt	hi ni	МАКС.	120	мА
Ih	lT=100мА		МАКС.	60	мА
dV/dt	Vd=2/3Vdrm Затвор открыт		МИН.	1000	V/gs
	Tj=125°C

Схема обозначения заказа

Механические данные корпуса T0-3P
