СИЛОВОЙ КОМПОНЕНТ

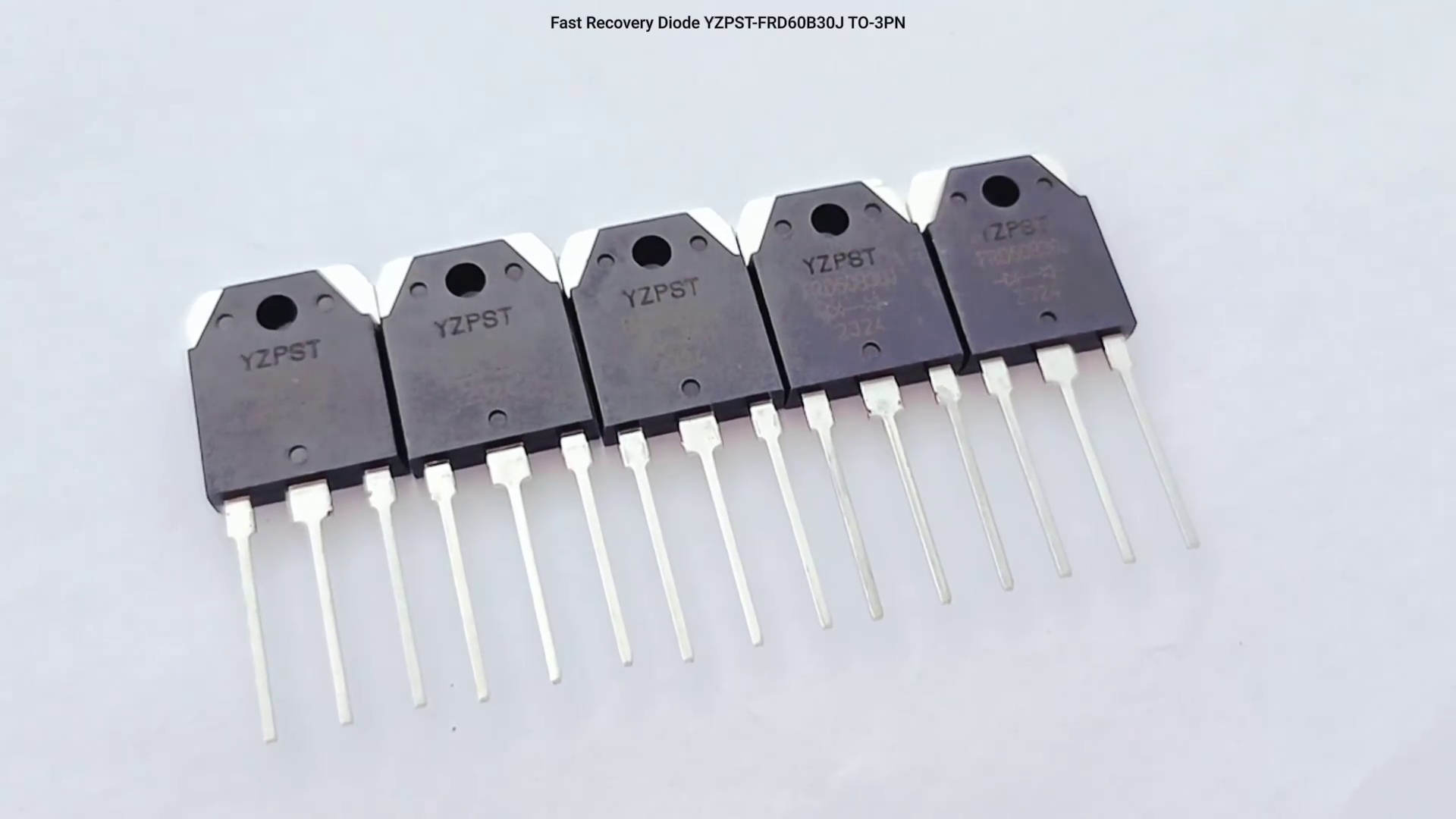

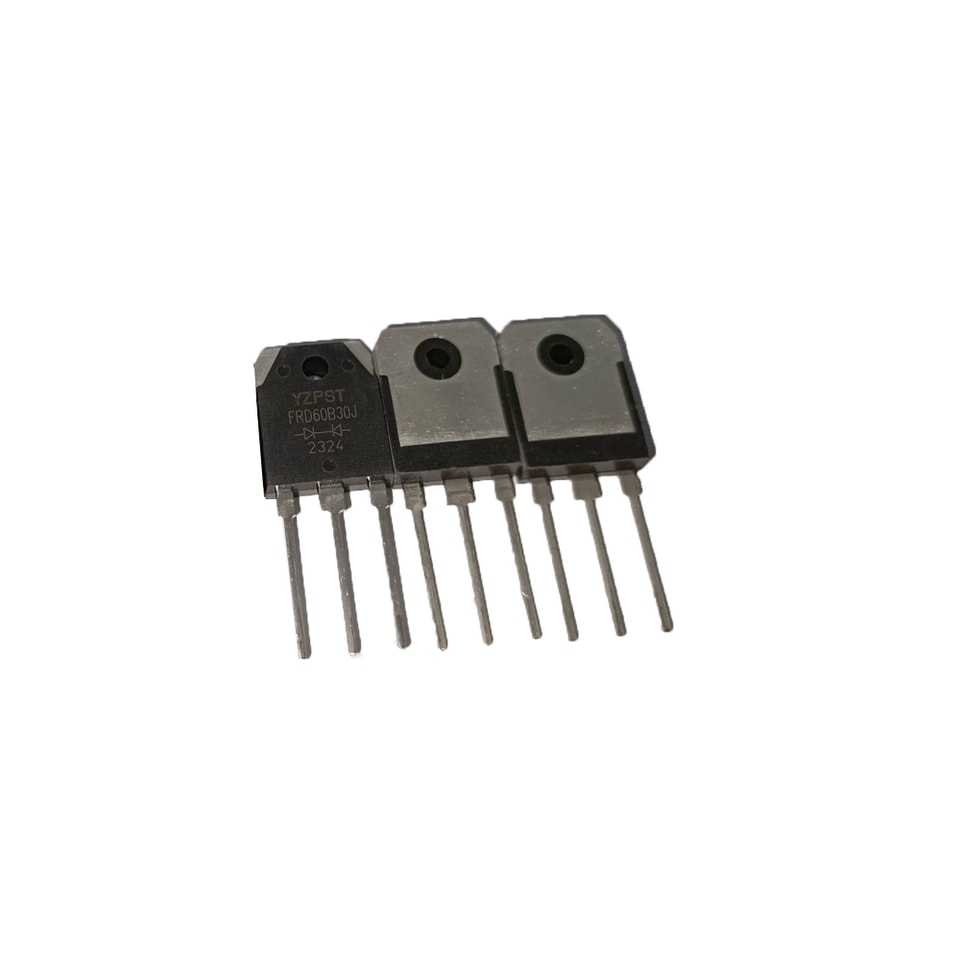

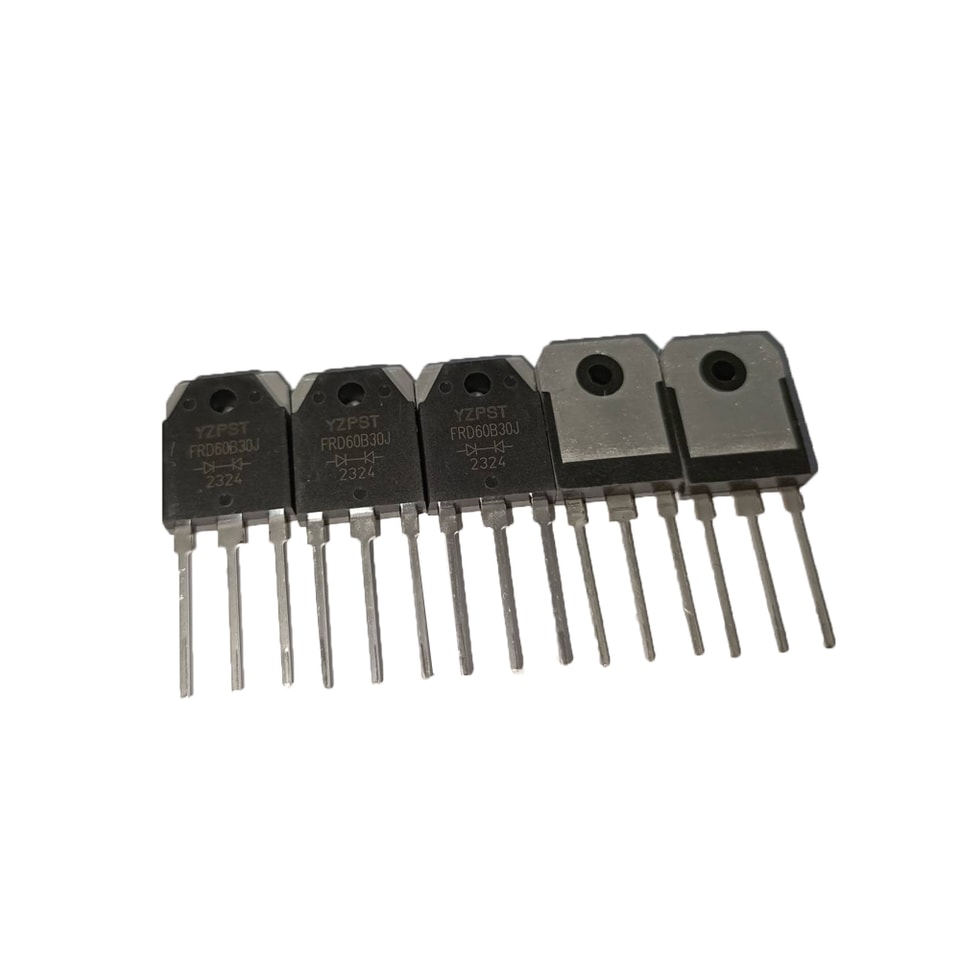

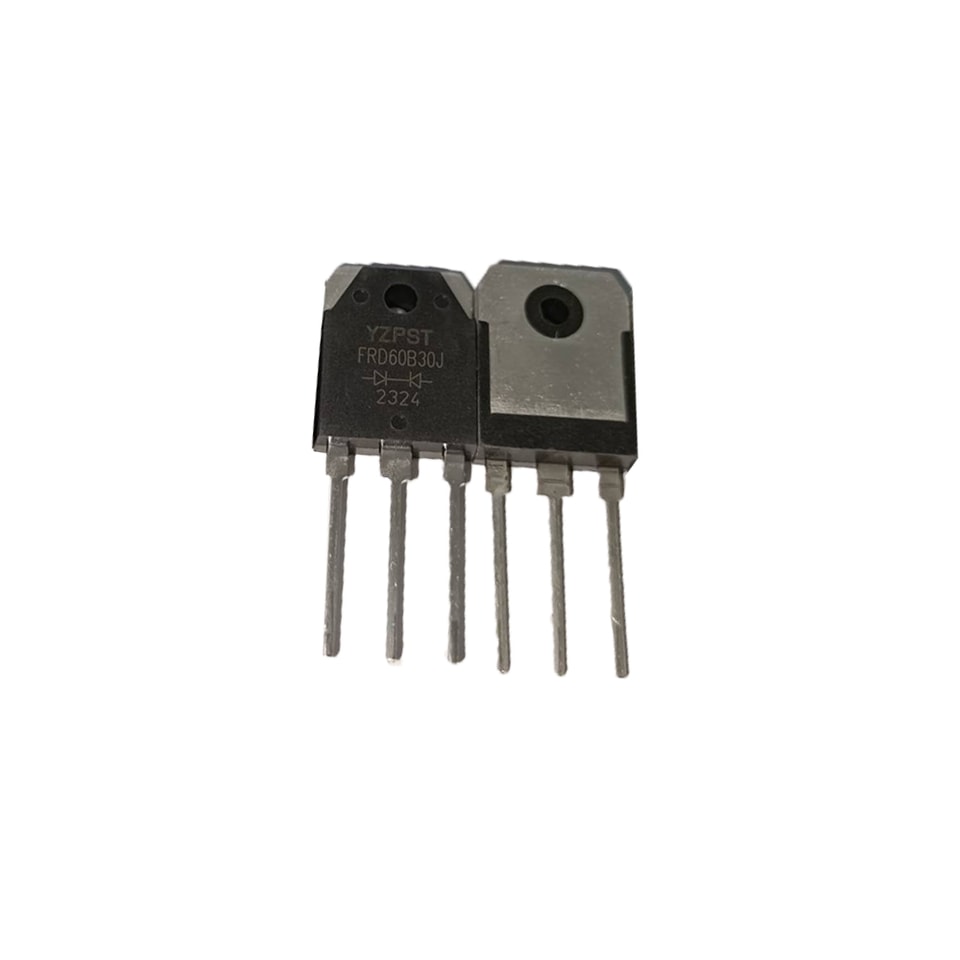

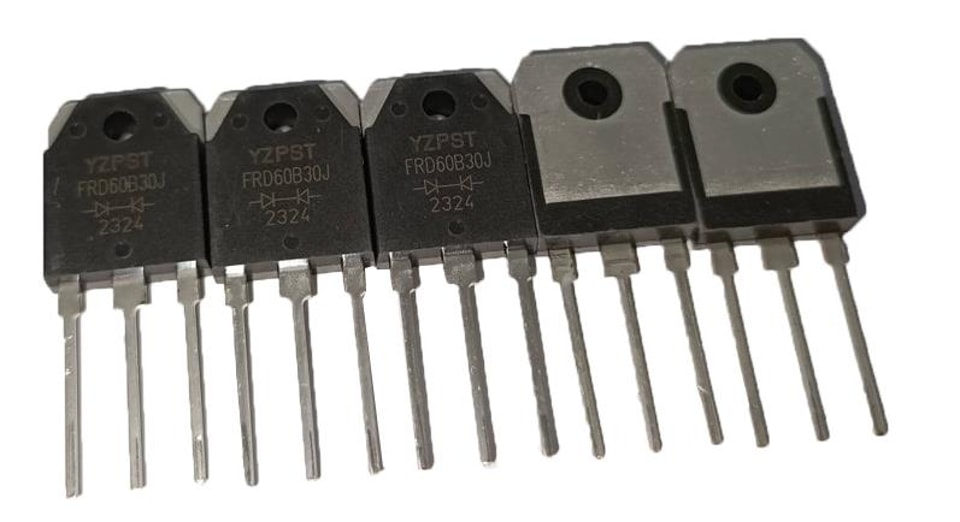

YZPST-FRD60B30J
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы
Сверхбыстрый диод выпрямителя с мягким восстановлением FRD60B30
P/N:YZPST-FRD60B30
ОПИСАНИЕ:
FRD60B30 — это сверхбыстрый диод выпрямителя с мягким восстановлением.
Он отличается низким прямым падением напряжения, низким током утечки,
низкими потерями мощности, повышенной надежностью систем, соответствует стандарту RoHS.
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ (при температуре окружающей среды 25℃, если не указано иное.)
| Обозначение | Параметр | Значение | Ед. изм. |
| VR | Максимальное постоянное обратное напряжение | ||
| VRRM | Максимальное пиковое повторяющееся обратное напряжение | ||
| VRWM | Рабочее пиковое обратное напряжение | 300 | V |
| IF(AV) | Непрерывный прямой ток, TC = 110℃ | 60 | |
| IFSM | Прямой ток одиночного импульса, TC = 25℃ | 600 | A |
| TJ, TSTG | Диапазон рабочих и температур хранения | -55 до +175 | °C |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ(при температуре окружающей среды 25℃, если не указано иное)
| Обозначение | Параметр | Условия испытаний | Значение | Ед. изм. | ||
| МИН | ТИП | МАКС | ||||
| VBR | Обратное напряжение пробоя | IR= 100µA | 300 | |||
| IF =30A | 0.97 | 1.2 | ||||
| VF | Прямое напряжение | IF =30A, Tj = 125℃ | 0.87 | 1.1 | V | |
| VR =300V | 20 | |||||
| IR | Обратный ток утечки | Tj = 150℃, VR =300V | 200 | мкА | ||
| IF =0.5A, IR = 1A, | 40 | |||||
| trr | Время обратного восстановления | IRR =0.25A | нс | |||
| IF = 1A, VR =30V, di/dt =200A/us | 25 | 35 | ||||

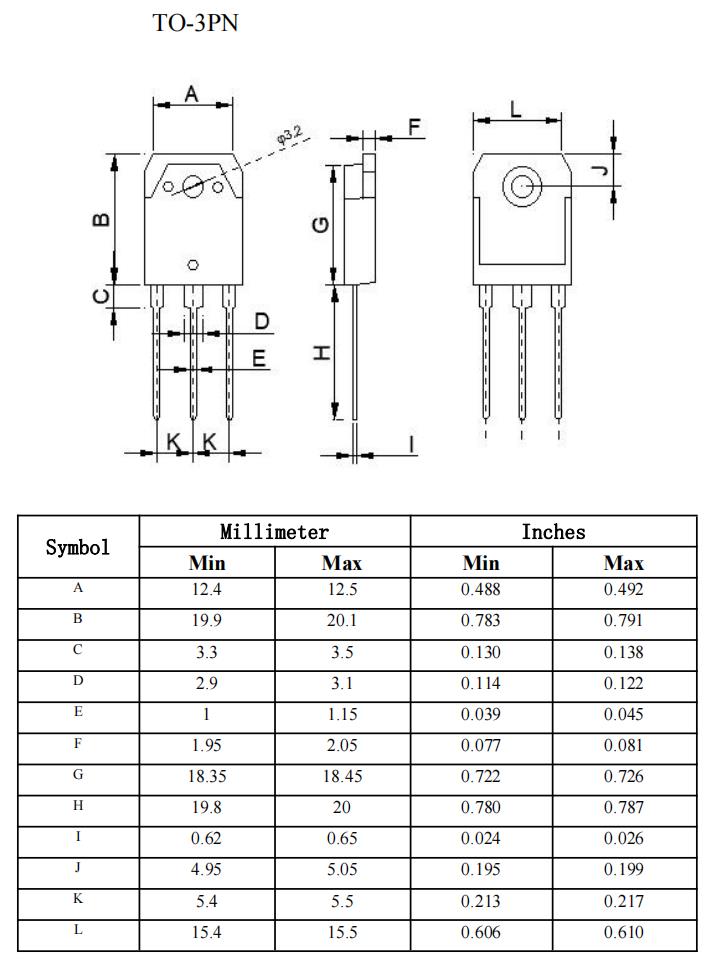

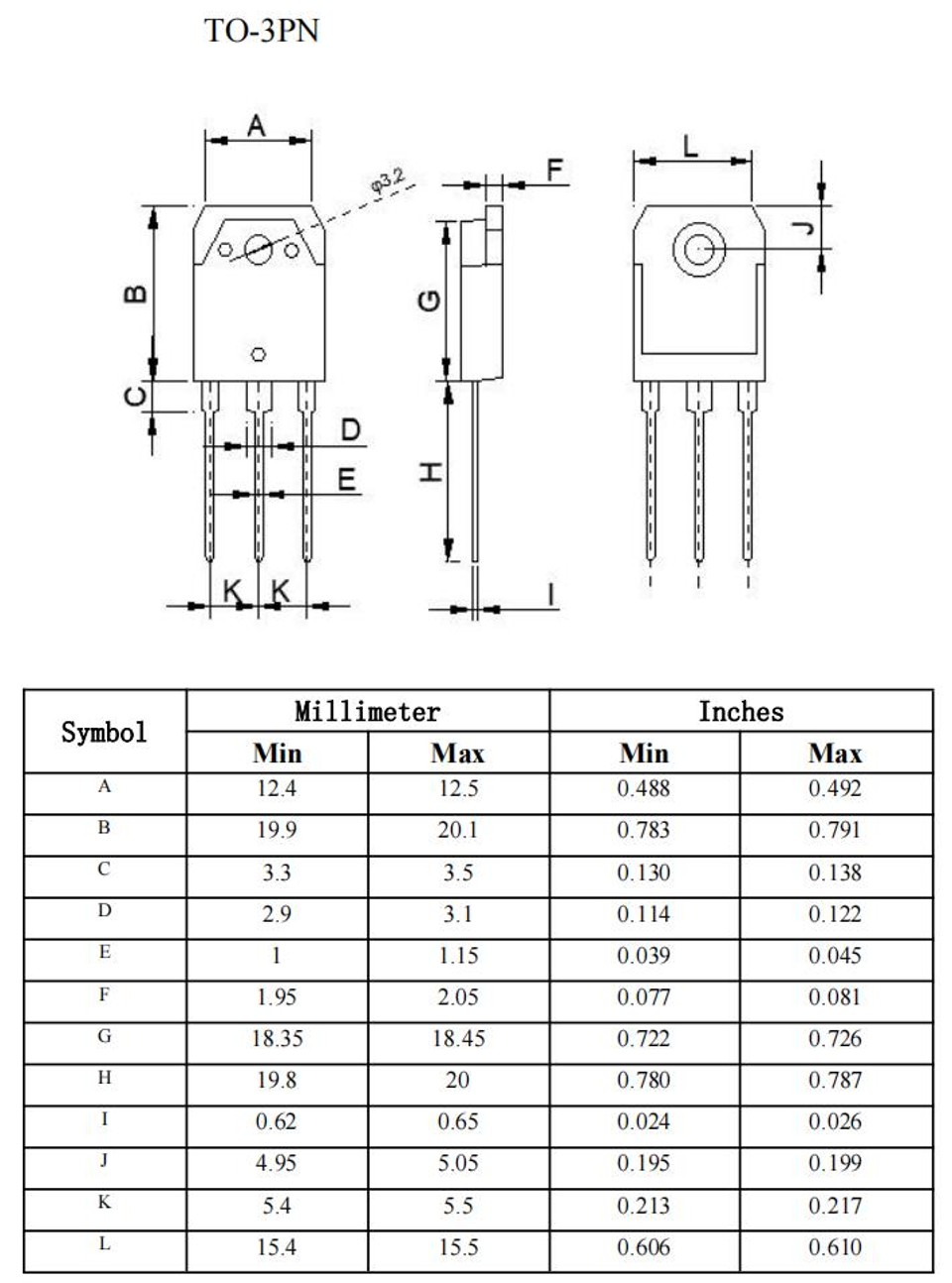

МЕХАНИЧЕСКИЕ ДАННЫЕ КОРПУСА
Дополнительная информация о продукте отсутствует.
